Inhaltszusammenfassung für Sanyo PLC-XU4000

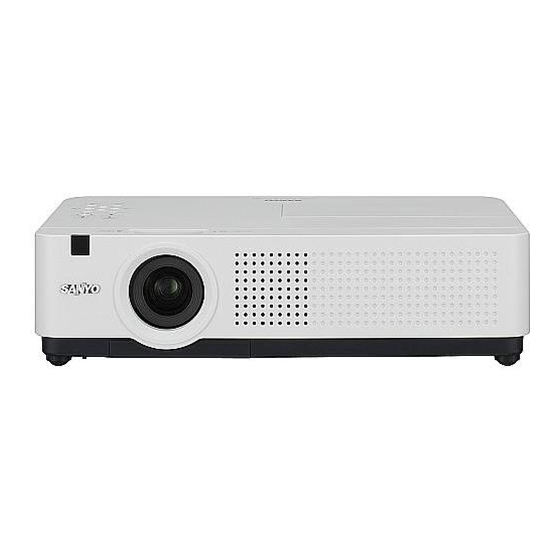

- Seite 1 Multimedia- Projektor Mit Netzwerkunterstützung Kabelgebundenes LAN Bitte beachten Sie die Bedienungsanleitungen unten für Details zur Netzwerk-Funktion. PLC-XU4000 MODELL Netzwerkeinstellung und -bedienung Bedienungsanleitung...
-
Seite 2: Besonderheiten Und Design
Besonderheiten und Design Dieser Multimedia-Projektor wurde mit modernster Technologie ausgestattet, die eine kompakte Bauweise, eine lange Lebensdauer und einfache Bedienung gewährleistet. Der Projektor bietet Multimedia-Funktionen, eine Farbpalette von 16,77 Mill. Farben und eine Anzeigetechnik mit einer Flüssigkristallmatrix (LCD). Kompaktes Design Sicherheitsfunktion Dieser Projektor ist in Größe und Gewicht sehr kompakt... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Besonderheiten und Design . . . . . . . . . . . . . . . . . . . . . 2 Auto PC-Anpassung Manuelle PC-Einstellung Inhaltsverzeichnis . -
Seite 4: Benutzer Des Projektors
Hinweise an den Eigentümer und Benutzer des Projektors Lesen Sie bitte vor der Inbetriebnahme dieses Projektors diese Sicherheitsmaßnahmen Bedienungsanleitung sorgfältig durch. Dieser Projektor bietet zahlreiche nützliche Funktionen. Durch WARNUNG: D IESES GERÄT MUSS UNBEDINGT eine richtige Gerätebedienung lassen sich die Funktionen GEERDET WERDEN . -
Seite 5: Sicherheitsanweisungen
Sicherheitsanweisungen Lesen Sie vor der Inbetriebnahme dieses Gerätes alle Der Projektor darf nicht in der Nähe eines Luftauslasses einer Sicherheits- und Bedienungsanweisungen sorgfältig durch. Klimaanlage aufgestellt werden. Lesen Sie alle hier erwähnten Anweisungen und bewahren Beachten Sie unbedingt die Angaben zur Sie diese Anleitung für spätere Referenzzwecke sorgfältig auf. -
Seite 6: Luftzirkulation
Sicherheitsanweisungen Aufstellen des Projektors in Luftzirkulation geeigneter Position Die Öffnungen im Gehäuse dienen der Belüftung. Um einen Stellen Sie den Projektor ordnungsgemäß auf. Wenn der störungsfreien Betrieb zu gewährleisten und um den Projektor vor Überhitzung zu schützen, dürfen diese Öffnungen daher Projektor nicht ordnungsgemäß aufgestellt wird, kann sich die Lampenlebensdauer verkürzen und es besteht die Gefahr nicht blockiert oder abgedeckt werden. -
Seite 7: Erfüllung Von Bestimmungen
Betriebserlaubnis zur Folge haben. Modellnummer : PLC-XU4000 Handelsbezeichnung : Sanyo Verantwortliche Stelle : SANYO NORTH AMERICA CORPORATION Adresse : 21605 Plummer Street, Chatsworth, California 91311, USA Tel. Nr. : (818)998-7322 Netzkabelanforderungen Das mitgelieferte Netzkabel dieses Projektors erfüllt die Verwendungsanforderungen des Landes, in dem das Gerät gekauft wurde. -
Seite 8: Bezeichnungen Und Funktionen Der Projektorteile
Bezeichnungen und Funktionen der Projektorteile ① Infrarotfernbedienungsempfänger Vorderseite ② Zoomring ③ Scharfeinstellring ④ Projektionslinse VORSICHT Blockieren Sie nicht den Lichtstrahl vor dem Objektiv. Die hohe Temperatur des Lichtstrahls kann das Objektiv beschädigen. ⑤ Objektivdeckel (Siehe Seite 62 zur Anbringung des Deckels). ⑨... -
Seite 9: Rückseitige Anschlussbuchsen
Bezeichnungen und Funktionen der Projektorteile Rückseitige Anschlussbuchsen ④ ③ ① ② ⑥ ⑤ ⑩ ⑧ ⑦ ⑨ ⑥ CONTROL PORT ① LAN-Anschlussbuchse Wird der Projektor von einem Rechner gesteuert, so Schließen Sie hier das LAN-Kabel an (Siehe dazu wird an diese Buchse die serielle Steuerungsleitung die Bedienungsanleitung “Netzwerkeinstellung und angeschlossen. -
Seite 10: Oberes Gerätebedienfeld
Bezeichnungen und Funktionen der Projektorteile Oberes Gerätebedienfeld ⑨ ⑤ ⑧ ④ ⑦ ③ ② ① ⑥ ① SELECT-Taste ⑦ AUTO SETUP-Taste – Diese Taste wird zum Ausführen eines gewählten Hier korrigieren Sie die vertikale Trapezverzerrung, oder Menüpunktes verwendet (Seite 21). Sie stellen Computer-Anzeigeparameter wie Fine Sync., –... -
Seite 11: Fernbedienung
Bezeichnungen und Funktionen der Projektorteile Fernbedienung ① ON/STAND-BY-Taste Zum Ein- und Ausschalten des Projektors. (Seiten 18-20) ② AUTO SET -Taste Hier korrigieren Sie die vertikale Trapezverzerrung, oder Sie stellen Computer- Anzeigeparameter wie Fine Sync., Tracking und Bildposition ein (Seiten 23, 47). ③... -
Seite 12: Einsetzen Der Batterien In Die Fernbedienung
Bezeichnungen und Funktionen der Projektorteile Einsetzen der Batterien in die Fernbedienung Öffnen Sie den Setzen Sie die neuen Batterien Schließen Sie die Batteriefachdeckel. in das Batteriefach ein. Abdeckung wieder. Zwei Batterien Typ AAA Achten Sie auf die richtige Polarität (+ und –) und kontrollieren Sie, ob ein guter Kontakt mit den Anschlüssen im Batteriefach vorhanden... -
Seite 13: Installation
Installation Positionieren des Projektors Für die Positionierung des Projektors wird auf die nachstehende Abbildung verwiesen. Der Projektor muss horizontal zur Leinwandebene aufgestellt werden. Hinweis: • Die Helligkeit der Raumbeleuchtung hat einen großen Einfluss auf die Bildqualität. Für eine optimale Bildqualität wird empfohlen, die Raumbeleuchtung gering zu halten. • Alle Maße sind Richtwerte und können variieren. 12,7 m (Zoll, Diagonale) 10,6 m 7,1 m 5,3 m 3,5 m 1,4 m... -
Seite 14: Anschluss An Einen Computer
Installation Anschluss an einen Computer Verwendete Anschlusskabel • VGA-Kabel (Mini-D-Sub 15-polig) * • Audiokabel (*Ein Kabel wird mitgeliefert; alle anderen Kabel werden nicht mit dem Projektor mitgeliefert.) Anschluss externer Monitoranschluss Monitoreingang Monitoranschluss Audioausgang Audiogeräte VGA- VGA- VGA- Audioeingang Kabel Kabel Kabel Audiokabel Der Anschluss ist (stereo) umschaltbar. -
Seite 15: Anschluss Von Videogeräten
Installation Anschluss von Videogeräten Verwendete Anschlusskabel • Video- und Audiokabel (RCA x 3) • S-VIDEO-Kabel • Audiokabel (stereo) (Kabel werden nicht mit diesem Projektor mitgeliefert ). Anschluss externer Audiogeräte Video- und Audioausgang Audioeingang (Video) S-Video-Ausgang Video- und Audiokabel S-VIDEO-Kabel Audiokabel (stereo) VIDEO AUDIO IN AUDIO OUT (stereo) S-VIDEO Für das Anschließen von Kabeln müssen die Netzkabel des ... -
Seite 16: Anschluss Von Component-Videogeräten
Installation Anschluss von Component-Videogeräten Verwendete Anschlusskabel • Audiokabel • Scart-VGA-Kabel • VGA-Kabel • Component-Kabel • Component-VGA-Kabel (Kabel werden nicht mit diesem Projektor mitgeliefert). Anschluss externer Audiogeräte RGB Scart 21- Component Video-Ausgang Audioeingang Audioausgang Monitoreingang poliger Ausgang (Y, Pb/Cb, Pr/Cr) Component- Kabel Audiokabel VGA- Scart-VGA- (stereo) Kabel Kabel Component-... -
Seite 17: Netzkabelanschluss
Installation Netzkabelanschluss Der Projektor ist für den Betrieb mit Netzspannungen von 100 - 240 V Wechselspannung geeignet. Die korrekte Eingangsspannung wird dabei automatisch ausgewählt. Als Spannungsquelle für den Projektor muss eine einphasige Spannungsquelle verwendet werden, deren Neutralleiter an Masse angeschlossen ist. Schließen Sie den Projektor nicht an andere Stromquellen an, weil ein elektrischer Schlag ausgelöst werden kann. -
Seite 18: Grundlegende Bedienung
Grundlegende Bedienung Einschalten des Projektors Schließen Sie vor dem Einschalten des Projektors alle Peripheriegeräte (Computer, Videorecorder usw.) richtig an. Schließen Sie das Netzkabel des Projektors an eine Steckdose an. Die POWER-Anzeige leuchtet rot auf. Nehmen Sie den Objektivdeckel ab (Siehe Seiten 8, 62). Drücken Sie die ON/STAND-BY-Taste an der Oberseite des Projektors oder auf der Fernbedienung. -
Seite 19: Eingabe Eines Pin Code
Grundlegende Bedienung Eingabe eines PIN Code Verwenden Sie die Zeigertasten ▲▼ zur Eingabe einer Zahl. PIN Code-Eingabefeld Drücken Sie dann Zeigertaste ►, um die Zahl festzulegen und um den Pointer (roter Rahmen) zum nächsten Feld zu bewegen. Die Zahl ändert sich auf . Haben Sie eine falsche Zahl eingegeben, dann führen Sie die Zeigertaste ◄ auf die Zahl, die Sie korrigieren wollen. Geben Sie dann die richtige Zahl ein. Sie können den Projektor Wiederholen Sie diesen Schritt, bis Sie eine vierstellige Zahl bedienen, sobald das OK-... -
Seite 20: Ausschalten Des Projektors
Grundlegende Bedienung Ausschalten des Projektors Drücken Sie die ON/STAND-BY-Taste auf der Fernbedienung oder an der Projektoroberseite, so dass die Anzeige Ausschalten? eingeblendet wird. Ausschalten ? Drücken Sie die ON/STAND-BY-Taste erneut, um den Projektor auszuschalten. Die POWER-Anzeige beginnt Die Anzeige Ausschalten? erlischt nach rot zu blinken, und die Kühlgebläse laufen weiter. -
Seite 21: Bedienung Des Bildschirmmenüs
Grundlegende Bedienung Bedienung des Bildschirmmenüs Der Projektor kann über das Bildschirmmenü eingestellt werden. Oberes Gerätebedienfeld Die Menüs haben eine hierarchische Struktur mit einem in mehrere Untermenüs unterteilten Hauptmenü. Die Untermenüs sind ihrerseits weiter in Untermenüs unterteilt. Bitte sehen Sie für jeden Einstellvorgang unter dem entsprechenden Abschnitt dieses Zeigertasten Handbuches nach. -
Seite 22: Image Adjust
Grundlegende Bedienung Menüleiste Für Einzelheiten zu den Funktionen wird auf den Abschnitt "Menüstruktur" auf den Seiten 68 - 69 verwiesen. Hauptmenü Untermenü Eingang Wählen Sie hier eine Eingangsquelle aus Computer 1, Computer 2 ,Video oder S-video aus (Seiten 27-28,38-39). ... -
Seite 23: Trapezkorrektur
Grundlegende Bedienung Zoom- und Bildschärfeneinstellung Drehen Sie zum Ein- oder Auszoomen den Zoomring. Drehen Sie den Scharfstellring, um das Bild scharfzustellen. Scharfeinstellring Zoomring Auto-Setup-Funktion Über die Auto setup-Funktion erfolgt mit der AUTO SETUP-Taste im Einstellmenü des oberen Gerätebedienfeldes oder durch Drücken der AUTO SET-Taste auf der Fernbedienung die Auto setup-Einstellung (einschließlich Eingangssuchefunktion, Auto PC-Anpassungsfunktion und Automat.Trapezkorrekturfunktion). Siehe Seite 47 für die Einstel- lung der Auto-Setup-Funktion. -
Seite 24: Direkteinstellung
Grundlegende Bedienung Toneinstellung Oberes Gerätebedienfeld Direkteinstellung VOLUME +/- Tasten Lautstärke Stellen Sie den Lautstärkepegel mit der VOLUME +/– Tasten an der Oberseite des Projektors oder auf der Fernbedienung ein. Auf dem Bild wird für einige Sekunden die Anzeige des Lautstärkepegels eingeblendet. Fernbedienung Stumm Drücken Sie zur temporären Unterbrechung der Tonwiedergabe... -
Seite 25: Projektorbedienung Mit Der Fernbedienung
Grundlegende Bedienung Projektorbedienung mit der Fernbedienung Für gewisse häufig verwendete Operationen ist es einfacher, die Fernbedienung zu verwenden. Eine Bedienung lässt sich mit einem einfachen Tastendruck ausführen, ohne dafür das Bildschirmmenüs aufrufen zu müssen. Tasten COMPUTER 1/2, VIDEO, S-VIDEO und Fernbedienung COMPONENT COMPUTER... - Seite 26 Grundlegende Bedienung NO SHOW-Taste Drücken Sie die Kein Bild-Taste der Fernbedienung, um die Bildwiedergabe auszublenden. Drücken Sie für die Rückkehr zur normalen Wiedergabe nochmals die Kein Bild- Taste oder irgendeine andere Taste. Wenn das projizierte Bild erfasst und als Benutzer in der Logoauswahl (Seite 48) eingerichtet wurde, ändert sich der Bildschirm jedes Mal Die Anzeige Kein Bild erlischt nach beim Drücken der Kein Bild-Taste wie folgt:...
-
Seite 27: Computereingang
Computereingang Wahl der Eingangsquelle (Computer 1:RGB) Direkteinstellung Wählen Sie mit der INPUT-Taste an der Oberseite des Projektors oder der Computer 1(RGB) oder die Computer 1(Scart) auf der Fernbedienung Computer 1. Bevor Sie die INPUT-Taste verwenden, muss über eine Menüeinstellung die richtige Eingangsquelle eingestellt werden, so wie unten beschrieben. -
Seite 28: Wahl Der Eingangsquelle (Computer 2: Rgb)
Computereingang Wahl der Eingangsquelle (Computer 2: RGB) Direkteinstellung Wählen Sie mit der INPUT-Taste des Projektors oder der COMPUTER 2-Taste der Fernbedienung Computer 2(RGB). Oberes INPUT-Taste Fernbedienung Gerätebedienfeld Computer 1(RGB) / COMPUTER 2-Taste (Component) / (Scart) Computer 2 (RGB) Computer 2(RGB) Video S-video Menüeinstellung... -
Seite 29: Einstellung Des Computersystems
Computereingang Einstellung des Computersystems Dieser Projektor stellt sich mithilfe seines Multi-Scan-Systems und der Funktion Auto PC-Anpassung automatisch auf verschiedene Computertypen ein. Beim Einstellen eines Computers als Signalquelle wird das Signalformat automatisch abgetastet und der Projektor eingestellt, ohne dass weitere Einstellungen notwendig sind. (Die Signalformate, für welche dieser Projektor geeignet ist, sind auf den Seite 71, aufgeführt). -
Seite 30: Auto Pc-Anpassung
Computereingang Auto PC-Anpassung Die Funktion Auto PC-Anpassung passt die Einstellungen für Fine sync ., Tracking, Horizontal und Vertikal automatisch an die Einstellungen Ihres Computers an. Menüeinstellung Menü PC-Anpassung Auto PC-Anpassung Drücken Sie die MENU-Taste für die Anzeige des Bildschirmmenüs. Verwenden Sie die Zeigertasten ▲▼, um PC-Anpassung auszuwählen, und drücken Sie dann die Zeigertaste ►. -
Seite 31: Manuelle Pc-Einstellung
Computereingang Manuelle PC-Einstellung Es gibt jedoch einige Computer, die spezielle Signalformate verwenden, die sich mit dem Multi-Scan-System des Projektors nicht erfassen lassen. Mit der manuellen PC-Einstellung lassen sich verschiedene Parameter an die speziellen Signalformate anpassen. Der Projektor besitzt 10 unabhängige Speicherbereiche für die Abspeicherung der manuell eingestellten Parameter. Darüber können Sie die Einstellwerte für bestimmte Rechner wieder aufrufen. - Seite 32 Computereingang Reset Lösch-Modus Um die eingestellten Daten zurückzusetzen, wählen Sie Reset und drücken Sie die SELECT-Taste. Es erscheint ein Bestätigungsfenster. Wählen Sie dort ja. Alle Einstellungen werden auf die vorherigen Werte zurückgestellt. Lösch-Modus Um die eingestellten Daten zu speichern, wählen Sie Lösch- Modus und drücken Sie dann die Zeigertaste ►...
-
Seite 33: Wahl Des Bildmodus
Computereingang Wahl des Bildmodus Fernbedienung Direkteinstellung IMAGE-Taste Wählen Sie den gewünschten Bildmodus aus den Optionen Dynamik Dynamik, Standard, Natürlich, Kinoeinstellung, Bild 1, Bild 2, Bild 3 und Bild 4 durch Drücken der Taste IMAGE Standard auf der Fernbedienung aus. Natürlich Kinoeinstellung IMAGE-Taste Tafel (Grün) -
Seite 34: Bildeinstellung
Computereingang Bildeinstellung Drücken Sie die MENU-Taste für die Anzeige des Menü Image Adjust ▲▼ Bildschirmmenüs. Verwenden Sie die Zeigertasten um Image adjust auszuwählen, und drücken Sie dann die Zeigertaste ► oder die SELECT-Taste. ▲▼ Verwenden Sie die Zeigertasten , um die gewünschte Option auszuwählen, und drücken Sie dann die SELECT- Taste, um das gewünschte Dialogfenster für die Einstellung aufzurufen. -
Seite 35: Bildformateinstellung
Computereingang Speichern Um die eingestellten Daten zu speichern, wählen Sie Speichern und sie dann die Zeigertaste ► oder die SELECT-Taste. Wählen ▲▼ Sie mit den Zeigertasten aus Bild 1 bis 4 und drücken Sie die SELECT-Taste. Es erscheint ein Bestätigungsfenster. Wählen Sie dort ja. Die gespeicherten Daten lassen sich abrufen, indem Sie bei der Bildmodusauswahl auf Seite 33 zwischen Bild (1–4) auswählen. -
Seite 36: Fernbedienung
Computereingang Benutzereinstellung Mit dieser Funktion stellen Sie Bildgröße und -position manuell ein. Drücken Sie mit der SELECT-Taste auf Benutzerdefiniert . Es Drücken Sie die Zeigertaste ► auf Benutzerdefiniert, und die Option Benutzerdefiniert wird auf dem Bildschirm angezeigt. Sie können die Option, die Sie einstellen wollen, mit den Zeigertasten ▲▼... - Seite 37 Computereingang Trapezkorrektur Diese Funktion wird verwendet, um die Trapezkorrektur Trapezkorrektur bei dem projizierten Bild einzustellen. Wählen Sie mit den Zeigertasten ▲▼ die Option aus, die Sie anpassen möchten. Trapezkorrektur Um die Trapezkorrektur zu verändern, drücken Sie die SELECT- Taste. Auf dem Bildschirm wird Trapezkorrektur angezeigt. ▲▼ Verwenden Sie die Zeigertasten , um die Trapezkorrektur zu verändern (Seite 23).
-
Seite 38: Videoeingang
Videoeingang Wahl der Eingangsquelle (Video, S-Video) Oberes INPUT-Taste Direkteinstellung Gerätebedienfeld Wählen Sie mit der INPUT-Taste an der Oberseite des Projektors Computer 1(RGB) / oder der VIDEO-Taste auf der Fernbedienung Video oder S- (Component) / (RGB(Scart)) Video. Bevor Sie die INPUT-Taste verwenden, muss über eine Menüeinstellung die richtige Eingangsquelle eingestellt werden, so Computer 2(RGB) wie unten beschrieben. -
Seite 39: Wahl Der Eingangsquelle (Component, Rgb Scart)
Videoeingang Wahl der Eingangsquelle (Component, RGB Scart) Direkteinstellung Wählen Sie mit der INPUT-Taste an der Oberseite des Projektors oder der Taste COMPUTER 1 oder COMPONENT auf der Fernbedienung Computer 1(Component) oder Computer 1(Scart). Bevor Sie die INPUT-Taste verwenden, muss über eine Menüeinstellung die richtige Eingangsquelle eingestellt werden, so wie unten beschrieben. -
Seite 40: Wahl Des Videosystems
Videoeingang Wahl des Videosystems AV-Systemmenü (Video oder S-Video) Drücken Sie die MENU-Taste für die Anzeige des ▲▼ Bildschirmmenüs. Verwenden Sie die Zeigertasten , um Eingang auszuwählen, und drücken Sie dann die Zeigertaste ► oder die SELECT-Taste. ▲▼ Verwenden Sie die Zeigertasten , um Video, S-Video oder Computer 1(Component) auszuwählen, und drücken Sie dann die SELECT-Taste. -
Seite 41: Wahl Des Bildmodus
Videoeingang Wahl des Bildmodus IMAGE-Taste Direkteinstellung Fernbedienung Dynamik Wählen Sie den gewünschten Bildmodus aus den Optionen Dynamik, Standard, Natürlich, Kinoeinstellung, Tafel (Grün), Tafel (Farbe), Bild 1, Bild 2, Bild 3 und Bild 4 durch Standard Drücken der Taste IMAGE auf der Fernbedienung aus. Natürlich Menüeinstellung Kinoeinstellung... -
Seite 42: Bildeinstellung
Videoeingang Bildeinstellung Drücken Sie die MENU-Taste für die Anzeige des Menü Image Adjust ▲▼ Bildschirmmenüs. Verwenden Sie die Zeigertasten um Image adjust auszuwählen, und drücken Sie dann die Zeigertaste ► oder die SELECT-Taste. ▲▼ Verwenden Sie die Zeigertasten , um die gewünschte Option auszuwählen, und drücken Sie dann die SELECT- Taste, um das gewünschte Dialogfenster für die Einstellung aufzurufen. -
Seite 43: Menü Speichern
Videoeingang Schärfe Drücken Sie die Zeigertaste ◄, um die Bildschärfe zu verringern; drücken Sie die Zeigertaste ►, um die Bildschärfe zu erhöhen (von 0 bis 15). Gamma Stellen Sie mit den Zeigertasten ◄► den Gammawert ein, um einen ausgeglicheneren Kontrast zu erzielen (von 0 bis 15). Rauschunterdrückung Die Bildstörungen lassen sich reduzieren. -
Seite 44: Bildformateinstellung
Videoeingang Bildformateinstellung Dieser Projektor ist mit einer Bildformatfunktion ausgerüstet, mit welcher ein gewünschtes Bildformat eingestellt werden kann. Menü Format Bild Drücken Sie die MENU-Taste für die Anzeige des ▲▼ Bildschirmmenüs. Verwenden Sie die Zeigertasten um Format Bild auszuwählen, und drücken Sie dann die Zeigertaste ► oder die SELECT-Taste. - Seite 45 Videoeingang Trapezkorrektur Diese Funktion wird verwendet, um die Trapezkorrektur Trapezkorrektur bei dem projizierten Bild einzustellen. Wählen Sie mit den Zeigertasten ▲▼ die Option aus, die Sie anpassen möchten. Trapezkorrektur Um die Trapezkorrektur zu verändern, drücken Sie die SELECT- Taste. Auf dem Bildschirm wird Trapezkorrektur angezeigt. ▲▼ Verwenden Sie die Zeigertasten , um die Trapezkorrektur zu verändern (Seite 23).
-
Seite 46: Einstellung
Einstellung Einstellung Dieser Projektor besitzt ein Menü Einstellung für die Einstellung Menü Einstellung von verschiedenen nachstehend beschriebenen Funktionen: Drücken Sie die MENU-Taste für die Anzeige des ▲▼ Bildschirmmenüs. Verwenden Sie die Zeigertasten um Einstellung auszuwählen, und drücken Sie dann die Zeigertaste ► oder die SELECT-Taste, um zu den Untermenüs zu gelangen. - Seite 47 Einstellung Auto-Setup Mit dieser Funktion wird Eingangssuche, Automat.Trapezkorrektur Auto-Setup und Auto PC-Anpassung ermöglicht, indem einfach die AUTO SETUP-Taste auf dem oberen Gerätebedienfeld betätigt wird. Die Einstellungen für diese Funktionen können wie folgt abgeändert werden: Eingangssuche Diese Funktion stellt automatisch das Eingangssignal fest. Wird ein Signal festgestellt, dann endet die Suche.
-
Seite 48: Vorführungstimer
Einstellung Hintergrund Wählen Sie den Hintergrund, der angezeigt wird, wenn kein ▲▼ Eingangssignal erkannt wird. Drücken Sie die Zeigertasten , um zwischen den Optionen umzuschalten. Blau..Zeigt einen blauen Hintergrund an Schwarz...Zeigt einen schwarzen Hintergrund an Benutzer..Zeigt das erfasste Bild in der Einstellung Logo an. Anzeige Mit dieser Funktion kann eingestellt werden, ob bestimmte Anzeigen auf dem Bildschirm eingeblendet werden sollen. -
Seite 49: Aufzeichnen
Einstellung Aufzeichnen Mit dieser Funktion wird das gerade projizierte Bild aufgezeichnet, Aufzeichnen um es dann als Anzeige beim Starten oder bei einer Unterbrechung einer Präsentation zu verwenden. Wählen Sie Aufzeichnen und drücken Sie danach die SELECT- Taste. Es erscheint ein Bestätigungsfenster. Wählen Sie ja, um das projizierte Bild aufzuzeichnen. -
Seite 50: Eingabe Eines Logo Pin Code
Einstellung Eingabe eines Logo PIN Code Eingabe eines Logo PIN Code ▲▼ Verwenden Sie die Zeigertasten zur Eingabe einer Zahl. Drücken Sie dann Zeigertaste ►, um die Zahl festzulegen und um den Pointer (roter Rahmen) zum nächsten Feld zu Bestätigen Abbrechen bewegen. -
Seite 51: Automatische Lampenabschaltung
Einstellung Anschluss Die Buchse COMPUTER IN 2/MONITOR OUT auf der Rückseite des Projektors kann durch Umschalten als Computereingang oder als Monitorausgang verwendet werden. (Siehe Seite 9) Wählen Sie mit den Zeigertasten ▲▼ Computer 2 oder Monitoranschluss. Computer 2 ....Computereingang Monitoranschluss ..Monitorausgang Die Buchse (Terminal) steht nicht zur Verfügung, wenn Automatische Lampenabschaltung Computer 2 als Eingangsquelle eingestellt ist. Ändern Sie die Eingangsquelle auf etwas anderes (Computer 1, Video... - Seite 52 Einstellung Stand-by-Modus X: deaktiviert O: aktiviert Diese Funktion ist verfügbar, wenn der Projektor über ein Netzwerk betrieben wird. Netzwerk Eco ....Wählen Sie Eco, wenn der Projektor nicht über ein Serieller Befehl Netzwerk Netzwerk verwendet wird. Die Netzwerkfunktion Monitorausgang des Projektors wird beendet, wenn der Projektor Audioausgang Sofortstart das nächste Mal ausgeschaltet wird.
- Seite 53 Einstellung Untertitel Untertitel Untertitel ist eine Funktion, über welche der Audioton einer TV- Sendung als Text auf dem Bildschirm angezeigt wird. Wenn das Eingangssignal zuschaltbare Untertitel enthält, dann können Sie diese Funktion zuschalten und zwischen den angebotenen Kanälen wechseln. Betätigen Sie zur Auswahl von Aus, CC1, ▲▼...
-
Seite 54: Kontrolle Der Lampenlebensdauer
Einstellung Lampenkontrolle Kontrolle der Lampenlebensdauer Lampenkontrolle Mit dieser Funktion kann die Bildhelligkeit eingestellt werden. Auto ..Helligkeit, entsprechend dem Eingangssignal geregelt. Normal ..Normale Helligkeit. Eco 1 ..70-80 % der normalen Helligkeit. Eco 2 ..50 % der normalen Helligkeit. Kontrolle der Lampenlebensdauer Wählen Sie diesen Lampenbetrieb, wenn die Gesamtbrenndauer einer Lampe die empfohlene... -
Seite 55: Tastatursperre
Einstellung Tastatursperre Sicherheit (Tastatursperre und PIN Code Sperre) Diese Funktion ist für die Tastatursperre und für die PIN Code Sperre zur Sicherung des Projektors vorgesehen. Tastatursperre Mit dieser Funktion werden das Bedienfeld an der Geräteoberseite und die Steuertasten auf der Fernbedienung gesperrt, um zu verhindern, dass eine unbefugte Person den Projektor in Betrieb nimmt. - Seite 56 Einstellung Eingabe eines PIN Code Eingabe eines PIN Code ▲▼ Verwenden Sie die Zeigertasten zur Eingabe einer Zahl. Drücken Sie dann Zeigertaste ►, um die Zahl festzulegen und um den Pointer (roter Rahmen) zum nächsten Feld zu bewegen. Die Zahl ändert sich auf . Haben Sie eine falsche Zahl eingegeben, dann führen Sie die Zeigertaste ◄...
-
Seite 57: Zähluhr Filter
Einstellung Lüfterkontrolle Dieser Projektor verfügt über eine Gebläseregelungsfunktion im Menü Einstellung. Wählen Sie die Drehzahl der Kühlgebläse entsprechend der Seehöhe, in welcher Sie den Projektor verwenden, aus den folgenden Optionen aus. Aus ....Normale Drehzahl. Stellen Sie diese Funktion auf Aus, wenn Sie den Projektor in geringer Seehöhe verwenden. -
Seite 58: Fabrikeinstellungen
Einstellung Energieeinsparungen gesamt Energieeinsparungen gesamt Diese Funktion zeigt die eingesparte Energiemenge und das vom Projektor abgegebene CO2 an. Verwenden Sie die Zeigertasten ▲▼, um die Energieeinsparung gesamt auszuwählen. Drücken Sie dann die Zeigertaste ► oder die SELECT-Taste, um zu den Untermenüs zu gelangen. Energieeinsparungen gesamt ......Zeigt die gesamte Energieeinsparung des Projektors und die gesamte vom Projektor abgegebene CO2-Menge an. -
Seite 59: Information
Information Anzeige Information zur Eingabequelle Das Menü Information wird verwendet, um den Status des projizierten Bildsignals und den Betriebsstatus des Projektors zu prüfen. Direkteinstellung Drücken Sie die INFO.-Taste auf der Fernbedienung, um das Fernbedienung Menü Information einzublenden. Menüeinstellung ▲▼ Drücken Sie die Zeigertasten , um Information auszuwählen. -
Seite 60: Wartung Und Reinigung
Wartung und Reinigung WARNING-Anzeige Die WARNING-Anzeige zeigt den Zustand der Funktion zum Schutz des Projektors an. Überprüfen Sie den Status der WARNING- und POWER-Anzeigen und nehmen Sie die entsprechenden Wartungsmaßnahmen vor. Der Projektor wird ausgeschaltet und die Oberes Gerätebedienfeld WARNING-Anzeige blinkt rot . Wenn die Innentemperatur des Projektors einen gewissen Wert erreicht, wird der Projektor zum Eigenschutz automatisch WARNING blinkt rot ausgeschaltet. -
Seite 61: Zähluhr Filter Zurücksetzen
Wartung und Reinigung Reinigen der Filter Durch die Luftfilter wird verhindert, dass sich Staub auf den optischen Elementen ablagert oder in das Innere des Projektors eindringt. Sollte der Filter durch Staubpartikel verstopft werden, wird die Leistungsfähigkeit der Kühllüfter verringert und es kann zu einem Hitzestau im Gerät kommen. -
Seite 62: Aufsetzen Des Objektivdeckels
Wartung und Reinigung Aufsetzen des Objektivdeckels Wenn Sie den Standort des Projektors verändern oder ihn für längere Zeit nicht verwenden, setzen Sie bitte die Schutzabdeckung auf die Linse. Setzen Sie die Linsenschutzkappe wie folgt auf. Fädeln Sie die Schnur durch die Öffnung an der Objektivkappe und binden Sie einen Knoten, um sie zu sichern. -
Seite 63: Lampe Wechseln
Wartung und Reinigung Lampe wechseln Wenn die Projektionslampe des Projektors das Ende ihrer Oberes Gerätebedienfeld Nutzungsdauer erreicht, erscheint das Symbol Lampe wechseln auf dem Bildschirm, und die LAMP REPLACE-Anzeige leuchtet LAMP REPLACE- gelb. In diesem Fall muss die Projektionslampe möglichst bald Anzeige durch eine neue ersetzt werden. - Seite 64 Wartung und Reinigung ERSATZLAMPE BESTELLEN Eine Ersatzlampe können Sie bei Ihrem Händler bestellen. Sie benötigen dazu für den Fachhändler die folgenden Angaben. Modellnummer Ihres Pojektors : PLC-XU4000 Typnummer der Ersatzlampe : POA-LMP148 (Service Parts No. 610 352 7949) SICHERHEITSHINWEISE ZUR HANDHABUNG DER LAMPE In diesem Projektor wird eine Hochdrucklampe verwendet, deshalb muss die Lampe sorgfältig behandelt werden.
-
Seite 65: Anhang
Anhang Fehlersuche Überprüfen Sie bei einem auftretenden Problem zuerst, ob Sie die Störung anhand der nachstehenden Fehlersuchtabelle beheben können, bevor Sie Ihren Händler oder einen Kundendienst anrufen. – Kontrollieren Sie, ob der Projektor richtig an die Peripheriegeräte angeschlossen ist, wie auf den Seiten 14-16 beschrieben. – Kontrollieren Sie, ob alle Geräte an einer Netzsteckdose angeschlossen und eingeschaltet sind. –... - Seite 66 Anhang – Die Anschlüsse zwischen dem Computer oder dem Videogerät und dem Kein Bild Projektor kontrollieren.Siehe Seiten 14-16. – Kontrollieren Sie, ob das Eingangssignal des Projektors richtig vom Computer ausgegeben wird. Für einige Laptop-Computer muss die Einstellung für den Monitorausgang beim Anschließen an Projektoren geändert werden. Für diese Einstellung wird auf die Bedienungsanleitung des Computers verwiesen.
- Seite 67 Anhang Das Bild ist verzerrt oder läuft weg . – Kontrollieren Sie die Einstellung PC-Anpassung oder Format Bild und stel- len Sie diese richtig ein. Siehe Seiten 31-32, 35-36. – Die PIN Code Sperre ist eingestellt. Geben Sie den PIN Code ("1234" oder Das Dialogfenster PIN Code erscheint die von Ihnen eingestellten Zahlen) ein.
-
Seite 68: Menüstruktur
Anhang Menüstruktur Computereingang / Videoeingang Eingang Eingang Computer 1 Component RGB (Scart) Computer 2 Video S-Video Lautstärke 0–63 Bildauswahl Dynamik Stumm Ein/Aus Standard Mikro Ein/Aus Natürlich Kinoeinstellung Mikro-Lautst. 0-63 Standby Mikro-Ausg. Tafel (Grün) Ein/Aus Farbtafel Rot/Blau/Gelb/Grün Bild 1 Bild 2 Bild 3 Computereingang Bild 4... - Seite 69 Anhang Videoeingang Einstellung Einstellung System Auto Sprache 21 Sprachen verfügbar. 1080i Menü position 1035i Auto-Setup Eingangssuche Aus/Ein 1/Ein 2 720p Auto PC-Anpassung 575p Ein/Aus 480p Automat.Trapezkorrektur 575i Auto 480i Manuell System Auto Trapezkorrektur Speichern/Reset Anzeige Ein/Countdown aus/Aus SECAM Logo Logoauswahl NTSC NTSC 4.43 Voreinstellung...
-
Seite 70: Anzeigen Und Projektorstatus
Anhang Anzeigen und Projektorstatus Kontrollieren Sie die Anzeigen für den Projektorzustand. Anzeigen Projektorzustand LAMP POWER WARNING REPLACE rot / grün gelb Der Projektor ist ausgeschaltet. (Das Netzkabel ist nicht angeschlossen). Der Projektor befindet sich im Standby-Modus. Drücken Sie die ON/ ... -
Seite 71: Spezifikation Kompatibler Computer
Anhang Spezifikation kompatibler Computer Grundsätzlich nimmt dieser Projektor alle Signale von Computern an, die Signale mit den untenstehenden V- und H- Frequenzen und einer Taktrate von unter 140 MHz ausgeben. Wenn diese Modi ausgewählt werden, kann die PC-Anpassung des Projektors unter Umständen eingeschränkt sein. -
Seite 72: Technische Daten
Anhang Technische Daten Mechanische Daten Projektor-Typ Multimedia-Projektor Abmessungen(B x H x T) 350.0 mm X 87.5 mm X 254.4 mm (ohne hervorstehende Teile) Nettogewicht 3,3 kg Fußeinstellung 0˚ bis 12˚ Displayauflösung LCD-Panel 0,63”-TFT Aktivmatrix-LCD, 3 Anzeigepanels Displayauflösung 1.024 x 768 Punkte Anzahl der Pixels 2.359.296 (1.024 x 768 x 3 Anzeigepanels) Signalkompatibilität Farbsystem... -
Seite 73: Sonderzubehör
Anhang Zubehör Bedienungsanleitung (CD-ROM) Schnelle Referenzen Führung Netzkabel Fernbedienung und Batterien VGA-Kabel Objektivdeckel mit Schnur PIN Code-Aufkleber Weiche Tragetasche Filter für Decken-Cover Mount Änderungen ohne Vorankündigung vorbehalten. LCD-Panels werden mit größter Sorgfalt und nach höchsten Standards hergestellt. Mindestens 99,99% der Bildpunkte sind fehlerfrei, bei einer geringen Anzahl (weniger als 0,01%) können wegen der Charakteristik des LCD-Panels Fehler auftreten. -
Seite 74: Hinweis Zu Pj Link
Anhang Hinweis zu Pj Link Dieser Projektor erfüllt die Norm PJLink Standard Class 1 der JBMIA (Japan Business Machine and Information System Industries Association). Dieser Projektor unterstützt alle in der Norm PJLink Class 1 definierten Befehle und ist für diese Norm PJLink Standard Class 1 zertifiziert. -
Seite 75: Anschlussbelegungen
Anhang Anschlussbelegungen COMPUTER IN 1 /COMPONENT IN /MONITOR OUT (ANALOG) Anschluss: Analog-RGB (Mini-D-Sub 15-polig) Rot (R/Cr) Eingang +5V Spannung/----- Grün (G/Y) Eingang Masse (Vert. sync.) Blau (B/Cb) Eingang Masse/----- DDC Data /----- ----- Masse (Horiz.sync.) Horiz. sync. Eingang / Ausgang (Composite H/V sync.) Masse (Rot) Vert. -
Seite 76: Notiz Für Nummer Des Pin Code
Anhang Notiz für Nummer des PIN Code Notieren Sie in der unteren Spalte die PIN-Codenummer und bewahren Sie dieses Handbuch sicher auf. Wenn Sie die PIN- Codenummer vergessen oder verlegt haben oder anderweitig den Projektor nicht mehr bedienen können, dann nehmen Sie Kontakt mit dem Kundendienst auf. -
Seite 77: Abmessungen
Anhang Abmessungen Gerät: mm Schraublöcher für die Deckenmontage Schraubentyp: M4 Tiefe: 12,0 216.5... - Seite 78 KA2AC-D SANYO Electric Co ., Ltd .
