Installation
Verwendete Anschlusskabel
• VGA-Kabel (Mini-D-Sub 15-polig) *
• Audiokabel
(*Ein Kabel wird mitgeliefert; alle anderen Kabel werden nicht mit dem Projektor
mitgeliefert.)
Anschluss externer
Audiogeräte
Audioeingang
Der Anschluss ist
umschaltbar. Der
Anschluss muss
entweder als
Computereingang
Audiokabel
oder Monitorausgang
(stereo)
eingerichtet werden
(siehe Seite 51).
AUDIO OUT
(stereo)
Hinweis:
• Wenn die Funktion Mikro im Menü Ton auf Aus gesetzt ist, ist die Funktion Mikro deaktiviert (Seite 24).
• Wenn Mikro im Menü Ton auf Ein gesetzt ist, können die Anschlüsse COMPUTER AUDIO IN 1,
COMPUTER AUDIO IN 2/MIC IN und AUDIO IN (L/R) gleichzeitig verbunden werden. Dann dient der
Anschluss COMPUTER AUDIO IN 2 als Mikro-Eingang (Seite 24).
• Audioeingabe an die Anschlüsse COMPUTER AUDIO IN 2/MIC IN, wenn die Anschlüsse COMPUTER IN
2/MONITOR OUT und COMPUTER IN 1/COMPONENT IN als Eingangsquelle verwendet wird.
• Wenn der Anschluss AUDIO OUT belegt ist, wird der Projektorlautsprecher ausgeschaltet.
• Bei einem längeren Kabel ist es besser die COMPUTER IN 1/COMPONENT IN-Buchse und nicht die
COMPUTER IN 2/MONITOR OUT-Buchse zu verwenden.
Für das Anschließen von Kabeln müssen die Netzkabel des Projektors und der externen Geräte aus der
Steckdose gezogen werden.
14

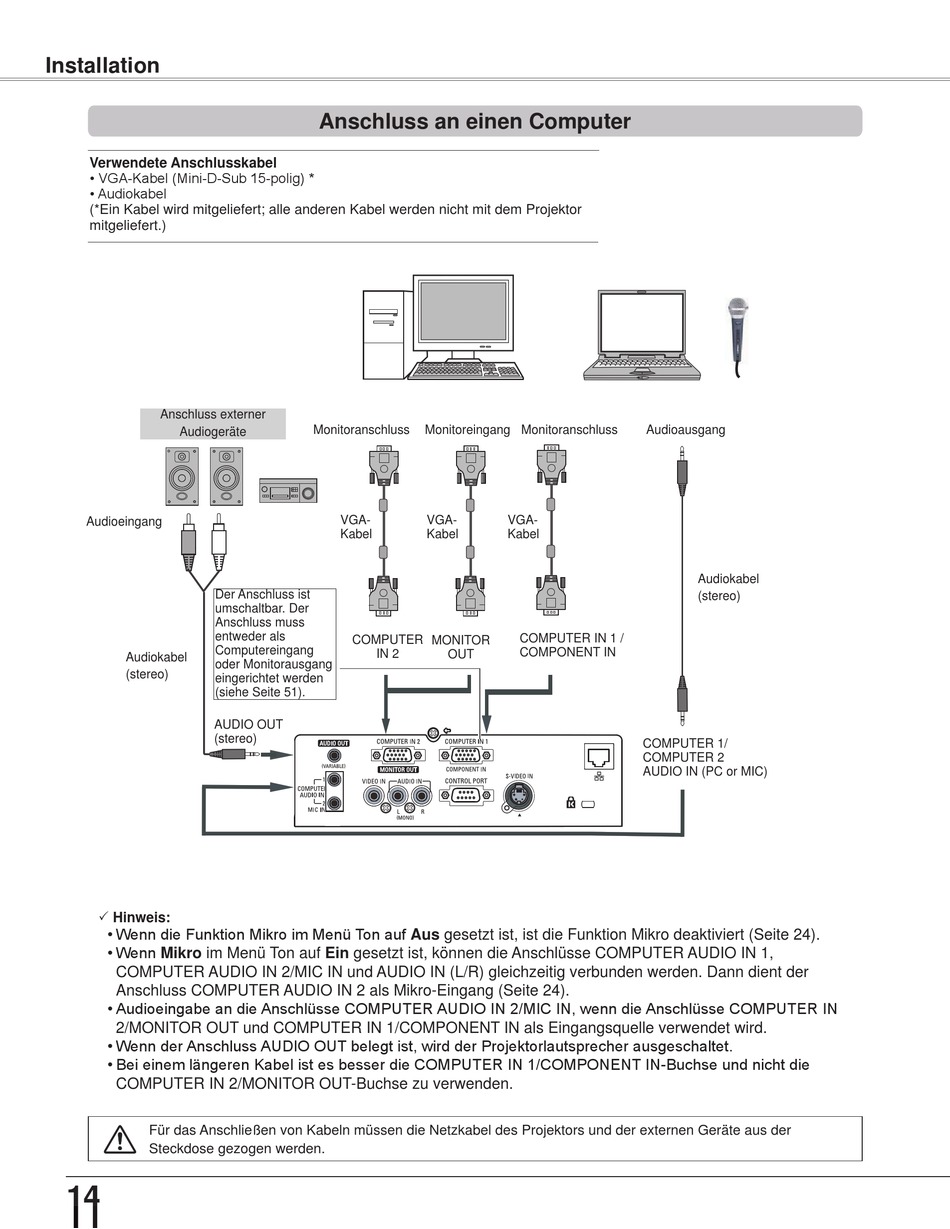

Anschluss an einen Computer
Monitoranschluss
Monitoreingang
VGA-
VGA-
Kabel
Kabel
COMPUTER
MONITOR
IN 2
OUT
Monitoranschluss
Audioausgang
VGA-
Kabel
COMPUTER IN 1 /
COMPONENT IN
COMPUTER 1/
COMPUTER 2
AUDIO IN (PC or MIC)
Audiokabel
(stereo)
