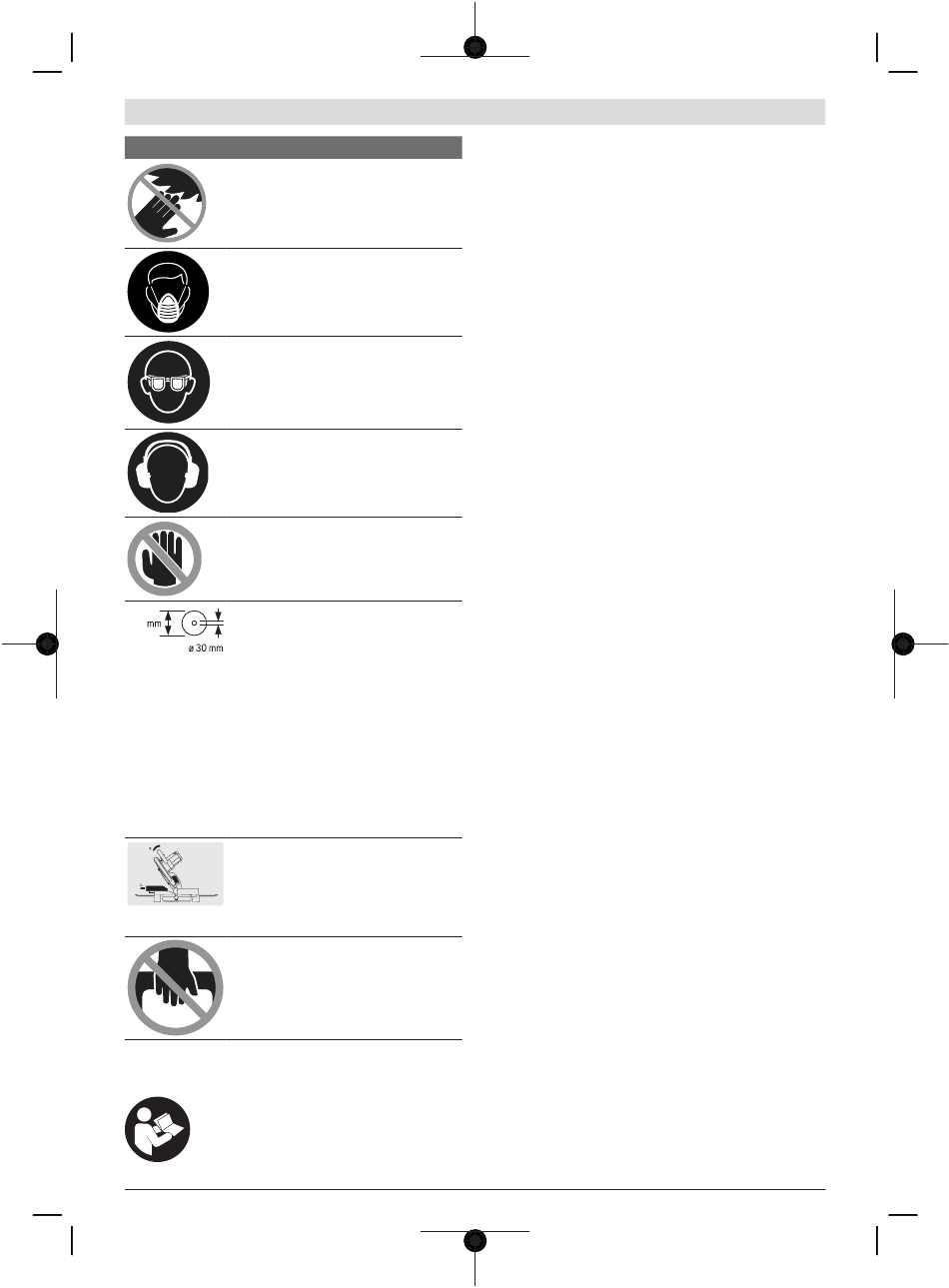

Simbología y su significado
Mantenga las manos alejadas del área
de corte durante el funcionamiento de
la herramienta eléctrica. Peligro de le-
siones al tocar la hoja de sierra.
Colóquese una máscara contra el pol-
vo.
Use gafas protectoras.
Utilice orejeras. El ruido intenso puede
provocar sordera.
¡Área de peligro! Mantenga manos, de-
dos y brazos alejados de esta zona.
Tenga en cuenta las dimensiones de la
ø max.
216
hoja de sierra. El orificio debe ajustar sin
holgura en el husillo portaútiles. En caso
de que sea necesaria una utilización de
reductores, preste atención a que las di-
mensiones del reductor sean las adecua-
das para el espesor de la hoja y el diáme-
tro del agujero de la hoja de sierra así co-
mo para el diámetro del husillo portaúti-
les. Utilice en lo posible los reductores
suministrados con la hoja de sierra.
El diámetro de la hoja de sierra debe co-
rresponder a la indicación del símbolo.
En el caso de aserrar ángulos de inglete
verticales, el riel de tope regulable se de-
be tirar hacia afuera o retirar completa-
mente.
No transporte la herramienta eléctrica
agarrándola por la empuñadura del brazo
de la herramienta.
Descripción del producto y servicio
Lea íntegramente estas indicaciones de se-
guridad e instrucciones. Las faltas de obser-
vación de las indicaciones de seguridad y de
Bosch Power Tools
las instrucciones pueden causar descargas eléctricas, incen-
dios y/o lesiones graves.
Por favor, observe las ilustraciones en la parte inicial de las
instrucciones de servicio.
Utilización reglamentaria
La herramienta eléctrica ha sido proyectada para realizar es-
tacionariamente cortes rectilíneos, a lo largo y a lo ancho, en
maderas duras y blandas, así como en tableros aglomerados
de madera y tableros de fibra. En ello, es posible ajustar án-
gulos de inglete horizontales de –47° hasta +47° así como
ángulos de inglete verticales de 0° hasta +45°.
Empleando las hojas de sierra correspondientes es posible
serrar también perfiles de aluminio y plástico.
Componentes representados
La numeración de los componentes está referida a la imagen
de la herramienta eléctrica en la página ilustrada.
(1)
Saco para polvo
(2)
Cubierta protectora
(3)
Empuñadura de transporte
(4)
Empuñadura
(5)
Bloqueo de conexión para interruptor de cone-
xión/desconexión
(6)
Señal de aviso láser
(7)
Tapa de protección del láser
(8)
Abertura de salida del rayo láser
(9)
Cubierta protectora pendular
(10)
Tope longitudinal
(11)
Regleta tope
(12)
Mesa de corte
(13)
Tornillo de fijación del estribo de prolongación
(14)
Placa de inserción
(15)
Mango de bloqueo para ángulos de inglete discre-
cionales (horizontal)
(16)
Palanca para ajuste de ángulos de inglete estándar
(horizontal)
(17)
Indicador de ángulos de inglete (horizontales)
(18)
Escala para ángulo de inglete (horizontal)
(19)
Taladros de sujeción
(20)
Cavidades
(21)
Estribo de prolongación
(22)
Tornillo de apriete
(23)
Riel de tope ajustable
(24)
Escala para ángulos de inglete (vertical)
(25)
Indicador de ángulos (vertical)
(26)
Rodillo de deslizamiento
(27)
Protección contra virutas
(28)
Bloqueo del husillo
(29)
Interruptor de conexión/desconexión
Español | 43
1 609 92A 72R | (15.11.2021)
