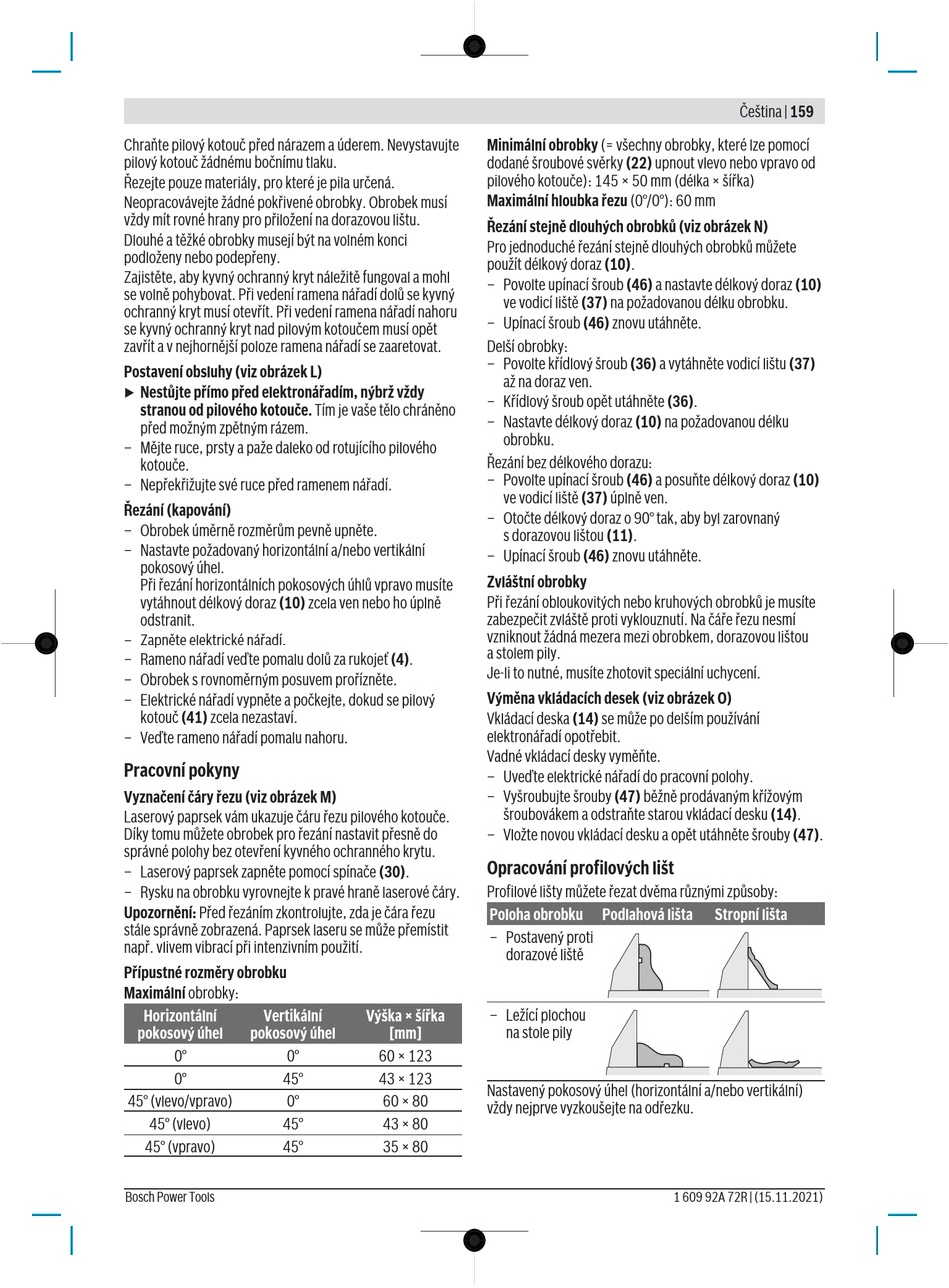

Chraňte pilový kotouč před nárazem a úderem. Nevystavujte
pilový kotouč žádnému bočnímu tlaku.
Řezejte pouze materiály, pro které je pila určená.
Neopracovávejte žádné pokřivené obrobky. Obrobek musí
vždy mít rovné hrany pro přiložení na dorazovou lištu.
Dlouhé a těžké obrobky musejí být na volném konci
podloženy nebo podepřeny.
Zajistěte, aby kyvný ochranný kryt náležitě fungoval a mohl
se volně pohybovat. Při vedení ramena nářadí dolů se kyvný
ochranný kryt musí otevřít. Při vedení ramena nářadí nahoru
se kyvný ochranný kryt nad pilovým kotoučem musí opět
zavřít a v nejhornější poloze ramena nářadí se zaaretovat.
Postavení obsluhy (viz obrázek L)
Nestůjte přímo před elektronářadím, nýbrž vždy
u
stranou od pilového kotouče. Tím je vaše tělo chráněno
před možným zpětným rázem.
– Mějte ruce, prsty a paže daleko od rotujícího pilového
kotouče.
– Nepřekřižujte své ruce před ramenem nářadí.
Řezání (kapování)
– Obrobek úměrně rozměrům pevně upněte.
– Nastavte požadovaný horizontální a/nebo vertikální
pokosový úhel.
Při řezání horizontálních pokosových úhlů vpravo musíte
vytáhnout délkový doraz (10) zcela ven nebo ho úplně
odstranit.
– Zapněte elektrické nářadí.
– Rameno nářadí veďte pomalu dolů za rukojeť (4).
– Obrobek s rovnoměrným posuvem prořízněte.
– Elektrické nářadí vypněte a počkejte, dokud se pilový
kotouč (41) zcela nezastaví.
– Veďte rameno nářadí pomalu nahoru.
Pracovní pokyny
Vyznačení čáry řezu (viz obrázek M)
Laserový paprsek vám ukazuje čáru řezu pilového kotouče.
Díky tomu můžete obrobek pro řezání nastavit přesně do
správné polohy bez otevření kyvného ochranného krytu.
– Laserový paprsek zapněte pomocí spínače (30).
– Rysku na obrobku vyrovnejte k pravé hraně laserové čáry.
Upozornění: Před řezáním zkontrolujte, zda je čára řezu
stále správně zobrazená. Paprsek laseru se může přemístit
např. vlivem vibrací při intenzivním použití.
Přípustné rozměry obrobku
Maximální obrobky:
Horizontální Vertikální
pokosový úhel pokosový úhel
0° 0°
0° 45°
45° (vlevo/vpravo) 0°
45° (vlevo) 45°
45° (vpravo) 45°
Bosch Power Tools
Minimální obrobky (= všechny obrobky, které lze pomocí
dodané šroubové svěrky (22) upnout vlevo nebo vpravo od
pilového kotouče): 145 × 50 mm (délka × šířka)
Maximální hloubka řezu (0°/0°): 60 mm
Řezání stejně dlouhých obrobků (viz obrázek N)
Pro jednoduché řezání stejně dlouhých obrobků můžete
použít délkový doraz (10).
– Povolte upínací šroub (46) a nastavte délkový doraz (10)
ve vodicí liště (37) na požadovanou délku obrobku.
– Upínací šroub (46) znovu utáhněte.
Delší obrobky:
– Povolte křídlový šroub (36) a vytáhněte vodicí lištu (37)
až na doraz ven.
– Křídlový šroub opět utáhněte (36).
– Nastavte délkový doraz (10) na požadovanou délku
obrobku.
Řezání bez délkového dorazu:
– Povolte upínací šroub (46) a posuňte délkový doraz (10)
ve vodicí liště (37) úplně ven.
– Otočte délkový doraz o 90° tak, aby byl zarovnaný
s dorazovou lištou (11).
– Upínací šroub (46) znovu utáhněte.
Zvláštní obrobky
Při řezání obloukovitých nebo kruhových obrobků je musíte
zabezpečit zvláště proti vyklouznutí. Na čáře řezu nesmí
vzniknout žádná mezera mezi obrobkem, dorazovou lištou
a stolem pily.
Je‑li to nutné, musíte zhotovit speciální uchycení.
Výměna vkládacích desek (viz obrázek O)
Vkládací deska (14) se může po delším používání
elektronářadí opotřebit.
Vadné vkládací desky vyměňte.
– Uveďte elektrické nářadí do pracovní polohy.
– Vyšroubujte šrouby (47) běžně prodávaným křížovým
šroubovákem a odstraňte starou vkládací desku (14).
– Vložte novou vkládací desku a opět utáhněte šrouby (47).
Opracování profilových lišt
Profilové lišty můžete řezat dvěma různými způsoby:
Poloha obrobku
– Postavený proti
dorazové liště
– Ležící plochou
Výška × šířka
na stole pily
[mm]
60 × 123
43 × 123
Nastavený pokosový úhel (horizontální a/nebo vertikální)
60 × 80
vždy nejprve vyzkoušejte na odřezku.
43 × 80
35 × 80
