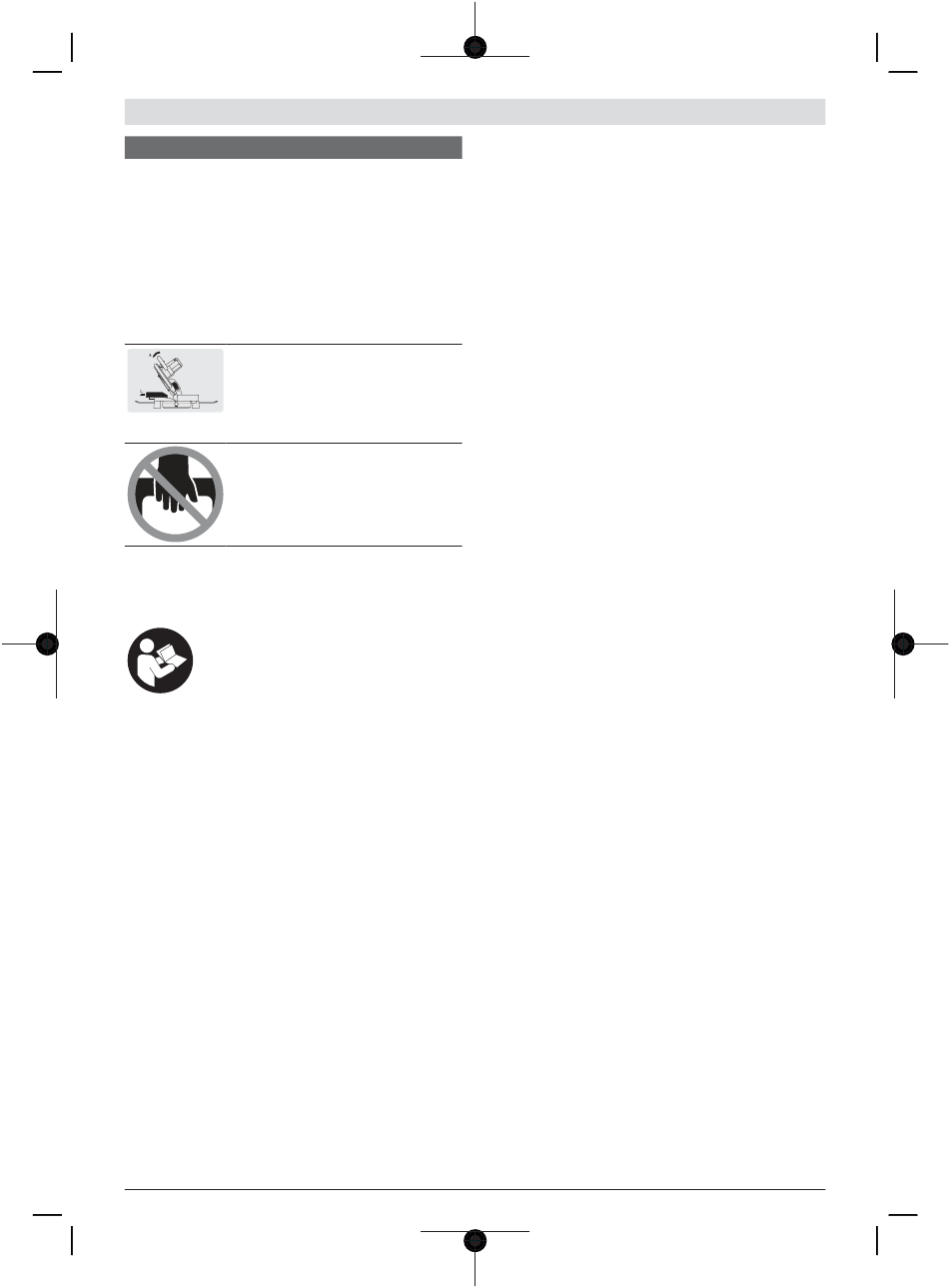

Ознаки и нивно значење
внимавајте димензиите на
редуцирниот дел да одговараат на
дебелината на листот за сечење и на
дијаметарот на отворот на листот за
пилата, како и на дијаметарот на
вретеното на алатот. Доколку е можно,
со листот за пилата користете ги
испорачаните редуцирни делови.
Дијаметарот на сечилото за пила мора
да одговара на податоците на ознаката.
При сечење на вертикални агли на
закосување, подесливата гранична
водилка мора да се повлече нагоре
одн. да се отстрани.
Никогаш не го носете електричниот
алат за рачката.
Опис на производот и
перформансите
Прочитајте ги сите безбедносни
напомени и упатства. Грешките настанати
како резултат од непридржување до
безбедносните напомени и упатства може
да предизвикаат електричен удар, пожар
и/или тешки повреди.
Внимавајте на сликите во предниот дел на упатството за
користење.
Употреба со соодветна намена
Електричниот алат е наменет за правење на должински и
напречни резови со прав рез во цврсто и меко дрво, како
и иверки и лесонит, како фиксен уред. Притоа се
возможни хоризонтални агли на закосување од –47° до
+47° како и вертикални агли на закосување од 0° до +45°.
Со користење на соодветни сечила за пила, можно е и
сечење на алуминиумски профили и пластика.
Илустрација на компоненти
Нумерирањето на сликите со компоненти се однесува на
приказот на електричниот алат на графичката страница.
(1) Кеса за прав
(2) Заштитен капак
(3) Транспортна рачка
(4) Рачка
(5) Блокада при вклучување на прекинувачот за
вклучување/исклучување
(6) Натпис за предупредување на ласерот
Bosch Power Tools
(7) Заштитно капаче за ласерот
(8) Излезен отвор за ласерскиот зрак
(9) Осцилаторен заштитен капак
(10) Граничник за должина
(11) Гранична водилка
(12) Маса за сечење
(13) Завртка за затворање на продолжниот држач
(14) Плоча за вметнување
(15) Копче за фиксирање на саканиот агол на
закосување (хоризонтално)
(16) Лост за претходно поставување на аголот на
закосување (хоризонтално)
(17) Агломер за аголот на закосување
(хоризонтално)
(18) Скала за аголот на закосување (хоризонтално)
(19) Отвори за монтажа
(20) Жлебови за држење
(21) Продолжен држач
(22) Столарска стега
(23) Подеслива гранична водилка
(24) Скала за аголот на закосување (вертикално)
(25) Агломер (вертикално)
(26) Лизгачки валјак
(27) Одбивач на струготини
(28) Блокада за вретеното
(29) Прекинувач за вклучување/исклучување
(30) Прекинувач за вклучување/исклучување за
ласер (означување на линијата на сечење)
(31) Исфрлувач на струготини
(32) Клуч со внатрешна шестаголна глава
(33) Затегнувачка рачка за саканиот агол на
закосување (вертикално)
(34) Транспортен осигурувач
(35) Отвори на столарската стега
(36) Пеперутка-завртка за фиксирање на шината-
водилка на граничникот за должина
(37) Шина-водилка на граничникот за должина
(38) Безбедносна завртка на продолжниот држач
(39) Завртка со внатрешна шестаголна глава за
прицврстување на сечилото за пила
(40) Стезна прирабница
(41) Сечило за пила
(42) Внатрешна стезна прирабница
(43) Пеперутка-завртка за фиксирање на
подесливата гранична водилка
(44) Пеперутка-завртка за прилагодување на
висината на столарската стега
(45) Навојна прачка
