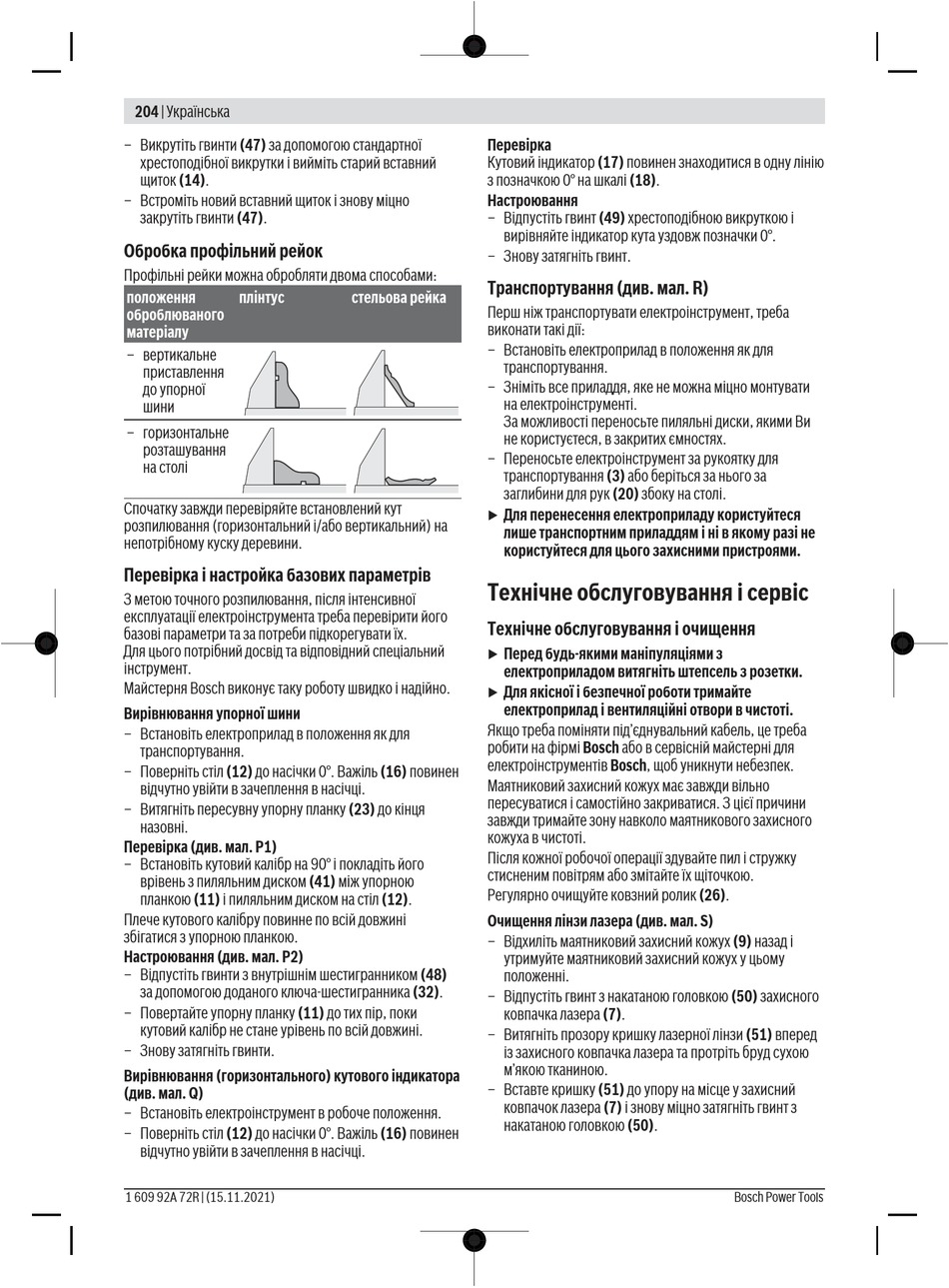

204 | Українська
– Викрутіть гвинти (47) за допомогою стандартної
хрестоподібної викрутки і вийміть старий вставний
щиток (14).
– Встроміть новий вставний щиток і знову міцно
закрутіть гвинти (47).
Обробка профільний рейок
Профільні рейки можна обробляти двома способами:
положення плінтус
оброблюваного
матеріалу
– вертикальне
приставлення
до упорної
шини
– горизонтальне
розташування
на столі
Спочатку завжди перевіряйте встановлений кут
розпилювання (горизонтальний і/або вертикальний) на
непотрібному куску деревини.
Перевірка і настройка базових параметрів
З метою точного розпилювання, після інтенсивної
експлуатації електроінструмента треба перевірити його
базові параметри та за потреби підкорегувати їх.
Для цього потрібний досвід та відповідний спеціальний
інструмент.
Майстерня Bosch виконує таку роботу швидко і надійно.
Вирівнювання упорної шини
– Встановіть електроприлад в положення як для
транспортування.
– Поверніть стіл (12) до насічки 0°. Важіль (16) повинен
відчутно увійти в зачеплення в насічці.
– Витягніть пересувну упорну планку (23) до кінця
назовні.
Перевірка (див. мал. P1)
– Встановіть кутовий калібр на 90° і покладіть його
врівень з пиляльним диском (41) між упорною
планкою (11) і пиляльним диском на стіл (12).
Плече кутового калібру повинне по всій довжині
збігатися з упорною планкою.
Настроювання (див. мал. P2)
– Відпустіть гвинти з внутрішнім шестигранником (48)
за допомогою доданого ключа-шестигранника (32).
– Повертайте упорну планку (11) до тих пір, поки
кутовий калібр не стане урівень по всій довжині.
– Знову затягніть гвинти.
Вирівнювання (горизонтального) кутового індикатора
(див. мал. Q)
– Встановіть електроінструмент в робоче положення.
– Поверніть стіл (12) до насічки 0°. Важіль (16) повинен
відчутно увійти в зачеплення в насічці.
1 609 92A 72R | (15.11.2021)
Перевірка
Кутовий індикатор (17) повинен знаходитися в одну лінію
з позначкою 0° на шкалі (18).
Настроювання
– Відпустіть гвинт (49) хрестоподібною викруткою і
вирівняйте індикатор кута уздовж позначки 0°.
– Знову затягніть гвинт.
Транспортування (див. мал. R)
стельова рейка
Перш ніж транспортувати електроінструмент, треба
виконати такі дії:
– Встановіть електроприлад в положення як для
транспортування.
– Зніміть все приладдя, яке не можна міцно монтувати
на електроінструменті.
За можливості переносьте пиляльні диски, якими Ви
не користуєтеся, в закритих ємностях.
– Переносьте електроінструмент за рукоятку для
транспортування (3) або беріться за нього за
заглибини для рук (20) збоку на столі.
Для перенесення електроприладу користуйтеся
u
лише транспортним приладдям і ні в якому разі не
користуйтеся для цього захисними пристроями.
Технічне обслуговування і сервіс
Технічне обслуговування і очищення
Перед будь-якими маніпуляціями з
u
електроприладом витягніть штепсель з розетки.
Для якісної і безпечної роботи тримайте
u
електроприлад і вентиляційні отвори в чистоті.
Якщо треба поміняти під'єднувальний кабель, це треба
робити на фірмі Bosch або в сервісній майстерні для
електроінструментів Bosch, щоб уникнути небезпек.
Маятниковий захисний кожух має завжди вільно
пересуватися і самостійно закриватися. З цієї причини
завжди тримайте зону навколо маятникового захисного
кожуха в чистоті.
Після кожної робочої операції здувайте пил і стружку
стисненим повітрям або змітайте їх щіточкою.
Регулярно очищуйте ковзний ролик (26).
Очищення лінзи лазера (див. мал. S)
– Відхиліть маятниковий захисний кожух (9) назад і
утримуйте маятниковий захисний кожух у цьому
положенні.
– Відпустіть гвинт з накатаною головкою (50) захисного
ковпачка лазера (7).
– Витягніть прозору кришку лазерної лінзи (51) вперед
із захисного ковпачка лазера та протріть бруд сухою
м'якою тканиною.
– Вставте кришку (51) до упору на місце у захисний
ковпачок лазера (7) і знову міцно затягніть гвинт з
накатаною головкою (50).
