Απεικονιζόμενα Στοιχεία; Χρήση Σύμφωνα Με Τον Προορισμό - Bosch 0601B33000 Originalbetriebsanleitung

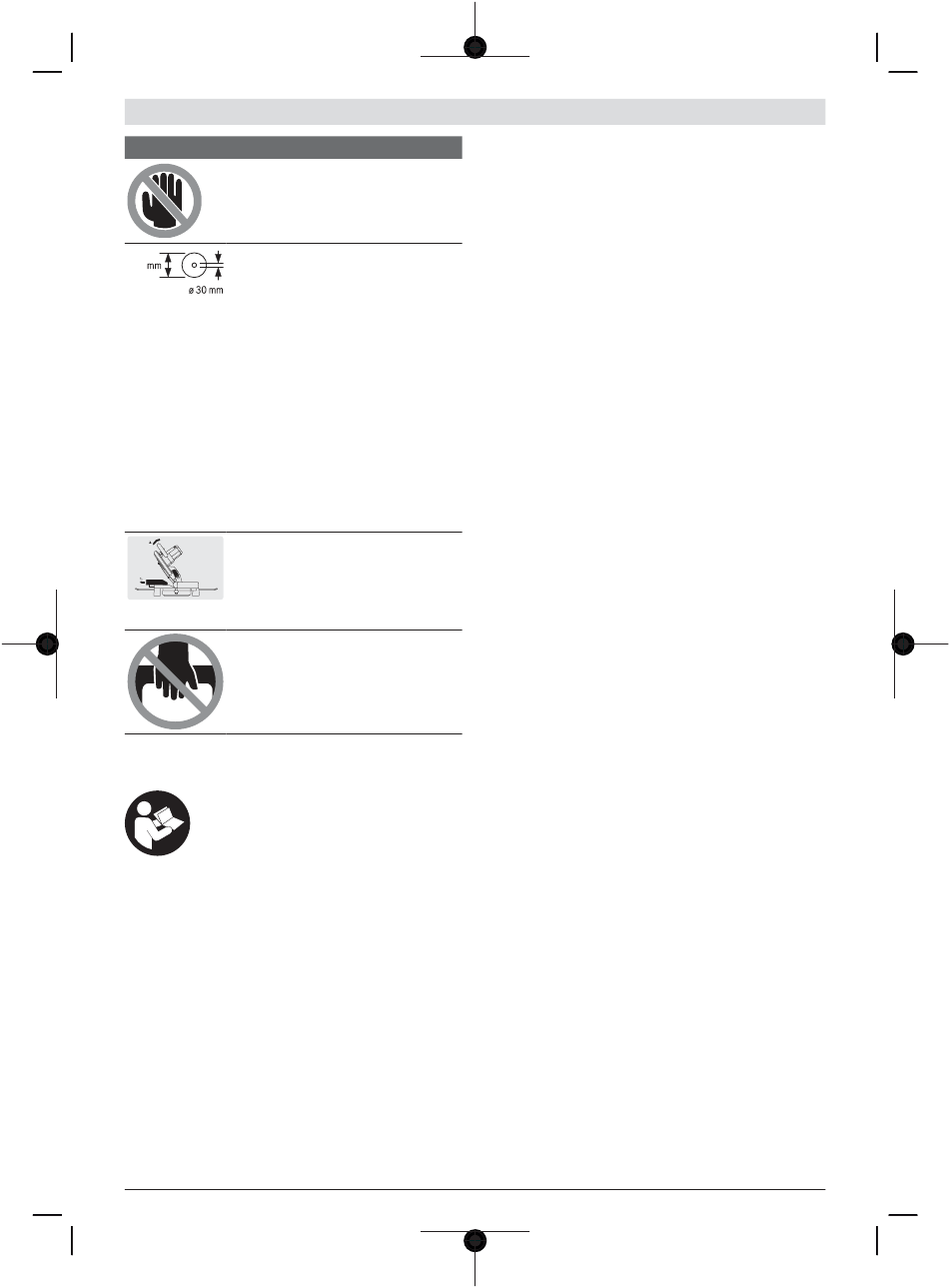

Σύμβολα και η σημασία τους
Επικίνδυνος τομέας! Κρατάτε τα χέρια
σας, τα δάχτυλά σας ή/και τους
βραχίονές σας όσο το δυνατό πιο
μακριά από αυτόν τον τομέα.
Προσέχετε στις διαστάσεις του
ø max.
216 πριονόδισκου. Η διάμετρος της τρύπας
πρέπει να ταιριάζει χωρίς ανοχή (παιχνίδι)
στον άξονα εργαλείου. Σε περίπτωση που
μια χρήση συστολών είναι απαραίτητη,
προσέξτε, ώστε οι διαστάσεις της
συστολής να ταιριάζουν με το πάχος του
βασικού στελέχους και με τη διάμετρο της
οπής του πριονόδισκου καθώς και με τη
διάμετρο του άξονα του εργαλείου.
Χρησιμοποιείτε κατά το δυνατόν τις
συμπαραδιδόμενες μαζί με τον
πριονόδισκο συστολές.
Η διάμετρος του πριονόδισκου πρέπει να
αντιστοιχεί στην ένδειξη πάνω στο
σύμβολο.
Κατά το πριόνισμα κάθετων φαλτσογωνιών
η ρυθμιζόμενη ράγα οδήγησης πρέπει να
τραβηχτεί προς τα έξω ή να αφαιρεθεί
εντελώς.
Μη μεταφέρετε το ηλεκτρικό εργαλείο
ποτέ από τη λαβή του βραχίονα του
εργαλείου.
Περιγραφή προϊόντος και ισχύος
Διαβάστε όλες τις υποδείξεις ασφαλείας και
τις οδηγίες. Η μη τήρηση των υποδείξεων
ασφαλείας και των οδηγιών μπορεί να
προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή
σοβαρούς τραυματισμούς.
Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των
οδηγιών λειτουργίας.
Χρήση σύμφωνα με τον προορισμό
Το ηλεκτρικό εργαλείο προορίζεται, συναρμολογημένο επάνω
σε μια σταθερή επιφάνεια, για τη διεξαγωγή ίσιων κατά μήκος
και εγκάρσιων κοπών σε σκληρά και μαλακά ξύλα καθώς και σε
μοριοσανίδες και ινοσανίδες. Επιπλέον είναι δυνατές
οριζόντιες φαλτσογωνιές από –47° έως +47° καθώς και
κάθετες φαλτσογωνιές από 0° έως +45°.
Όταν χρησιμοποιήσετε κατάλληλους πριονόδισκους μπορείτε
να κόψετε διατομές αλουμινίου και πλαστικά υλικά.
Bosch Power Tools
Απεικονιζόμενα στοιχεία
Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται
στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα
γραφικών.
(1) Σάκος σκόνης
(2) Προφυλακτήρας
(3) Λαβή μεταφοράς
(4) Χειρολαβή
(5) Κλείδωμα ενεργοποίησης του διακόπτη On/Off
(6) Προειδοποιητική πινακίδα λέιζερ
(7) Προστατευτικό κάλυμμα λέιζερ
(8) Έξοδος ακτίνας λέιζερ
(9) Παλινδρομικός προφυλακτήρας
(10) Οδηγός μήκους
(11) Ράγα οδήγησης
(12) Τραπέζι πριονίσματος
(13) Βίδα σύσφιγξης του βραχίονα επέκτασης
(14) Ένθετη πλάκα
(15) Λαβή ακινητοποίησης για οποιαδήποτε
φαλτσογωνιά (οριζόντια)
(16) Μοχλός για προρρύθμιση φαλτσογωνιάς (οριζόντια)
(17) Δείκτης γωνίας για φαλτσογωνιά (οριζόντια)
(18) Κλίμακα για φαλτσογωνιά (οριζόντια)
(19) Τρύπες για συναρμολόγηση
(20) Εσοχές λαβής
(21) Βραχίονας επέκτασης
(22) Σφιγκτήρας
(23) Ρυθμιζόμενη ράγα οδήγησης
(24) Κλίμακα για φαλτσογωνιά (κάθετα)
(25) Δείκτης γωνίας (κάθετα)
(26) Ράουλο ολίσθησης
(27) Αποτροπέας γρεζιών
(28) Κλείδωμα του άξονα
(29) Διακόπτης On/Off
(30) Διακόπτης On/Off για λέιζερ (μαρκάρισμα της
γραμμής κοπής)
(31) Απόρριψη πριονιδιών
(32) Κλειδί εσωτερικού εξαγώνου
(33) Λαβή σύσφιγξης για οποιαδήποτε φαλτσογωνιά
(κάθετα)
(34) Ασφάλεια μεταφοράς
(35) Τρύπες για σφιγκτήρα
(36) Βίδα τύπου πεταλούδας για τη σταθεροποίηση της
ράγας οδηγού του οδηγού μήκους
(37) Ράγα οδηγός του οδηγού μήκους
(38) Βίδα ασφάλισης του βραχίονα επέκτασης
(39) Βίδα κεφαλής εσωτερικού εξαγώνου για τη
στερέωση του πριονόδισκου
