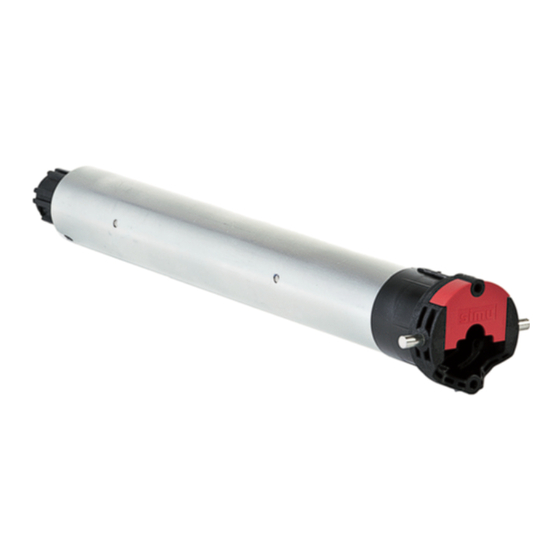

simu T5 AUTO+ Serie Originalbetriebsanleitung

DE T5 AUTO+ (230V-50Hz)
S.A.S. au capital de 5 000 000 ! - Z.I. Les Giranaux - BP71 - F70103 Arc-Les-Gray CEDEX - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
ORIGINALBETRIEBSANLEITUNG
1 Installation
Voraussetzung:
- Das Drehmoment des Motors muss passend zum Rollladen ausgewählt werden. Keinen zu starken Motor verwenden.
- Die Verwendung von festen Wellenverbindern/Hochschiebesicherung (VAS, VAR, EASYLINK), sowie Stopper oder Winkelendschiene ist zwingend erforderlich.
- Für weitere Informationen zur Kompatibilität des Antriebes mit dem Rollladen und dessen Zubehör, wenden Sie sich an den Rollladen-Hersteller oder SIMU.
- Bohrungen in der Welle:
- Montage:
1
2
Elektrischer Anschluss
Blau
N
Braun
L
Schwarz
PE
Grün / Gelb
- Bis zu 3 Motoren können parallel angeschlossen werden.
- Der elektrische Anschluss muss durch eine Elektrofachkraft erfolgen.
- Der Motor darf nicht an einen Trafo oder eine Notstromversorgung angeschlossen werden.
- Der Anschluss muss ohne Beschädigung der Kontakte erfolgen. Eine dauerhafte Erdung muss gewährleistet sein.
- Sollte der Motor durch ein KNX/EIB System gesteuert werden, wenden Sie sich bitte an uns, um die korrekte Funktion des Motors zu gewährleisten.
3
Inbetriebnahme des Motors
Nachdem der Rollladen zweimal hintereinanader vollständig auf und ab gefahren ist:
- Der Motor speichert automatisch die Endlagen (Oben und Unten).
- Die Hinderniserkennung ist aktiviert.
>>
- Empfehlung: Fahren Sie den Rollladen direkt nach dem Einbau des Motors zweimal auf und ab!
- Alle weiteren Informationen finden Sie im technischen Beiblatt "5056893" von SIMU.
4
Löschen der automatischen Einstellungen
- Bei einer Neuinstallation eines bereits eingestellten Motors führen Sie folgende Schritte aus:
>> >>
1 s 1 s 1 s
- Drücken Sie 3 mal direkt hintereinander für 1 Sekunde auf die AUF Taste, der Motor fährt jedes Mal kurz an.
- Sie müssen jetzt die AB Taste 2 mal kurz (1 Sekunde - Motor fährt kurz) und 1 mal lang (2 Sekunden) drücken. Der Motor fährt zweimal in die gleiche Richtung und ist dann auf
Werkseinstellung zurückgesetzt.
T5_AUTO+_FRDE_5116361A000.indd 1
L1
55
22,8
48*
4
L2
* 35 Nm max.
6.17 - 10.17
T5 AUTO+
15.17
230V-50Hz
20.17
Schalldruckpegel:LpA ≤ 70 dB(A)
Ø4,8 x 10
5
STAHL
Ø5 x 10
4
2
3
>>
>>
A
4 x ØB / 90°
A ØB L1
(mm) (mm) (mm) (mm)
485 498
5
505 518
585 598
9910013
9910014 1
T5 AUTO+
>>
>>
>> >>
1 s 1 s
5116361A
Bitte gründlich vor dem Einbau lesen.
03/03/2014
V.A.R
V.A.S
EASYLINK
Unbedingt erforderlich
47
min.
L2
521
541
621
2
1
2
3
2
OK >>
>>
>> >>
2 s
1
1
2
3
1/1
03/03/2014 15:09
