Durch sogenannte Slaves lassen sich die Schutzfelder verlängern bzw.
Schutzfelder ausbilden, die nicht nur in einer Ebene liegen.
Hinweis!
Beachten Sie, dass bei der Wahl der anschließbaren Slaves die maximale
Strahlanzahl von 96 nicht überschritten wird. Bei Verwendung der Option /130
sind bis zu 192 Strahlen möglich.
Es existieren Slaves für Sender und Empfänger. Diese sind einfach zu montieren.
An die Sende- und Empfangseinheit sind jeweils maximal 2 Slaves, bei Geräten
der Serie SLC mit der Option /130 jeweils nur 1 Slave anschließbar. Zur Montage
wird die Endkappe am Ende des Lichtvorhangs ohne Anschlussverbindung
gelöst und abgenommen. Die Steckbrücke auf den Steckern der nun sichtbaren
Leiterplatte wird abgenommen. Der Slave ist so aufgebaut, dass die am
Anschlusskabel befindliche Kappe mit Leiterplatte direkt auf das offene Ende des
Lichtvorhangs aufgesteckt wird. Nach dem Verschrauben der Anschlusskappe ist
das System komplett.
Beim Einsatz von Slaves darf mit max. 96 Schutzstrahlen (typisch: 1 bis 2
Slaves), bei der Geräten mit der Option /130 von max. 192 Schutzstrahlen (1
Slave) nicht überschritten werden. Bei Geräten mit der Option /130 ist bei gleicher
Kanalanzahl die Reaktionszeit reduziert.
Slave Master

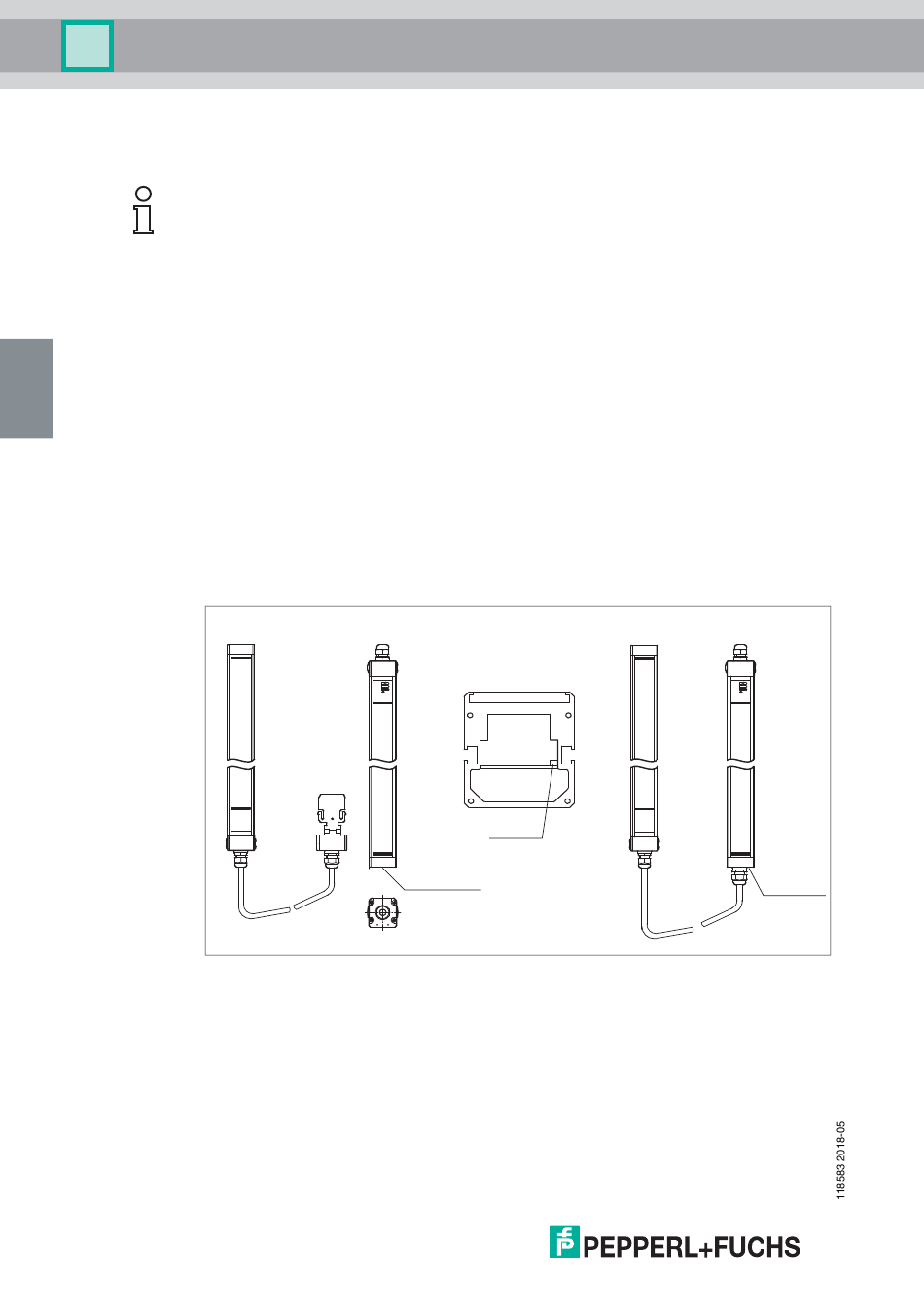

Abbildung 5.8 Anschlussvariante Master / Slave
Steckbrücke
entfernen
Kappe entfernen
Slave Master
Leiterplatte
aufsetzen und
verschrauben
