Geräte Mit M12/M20 Stecker - Optionen /60, /92, /151 - Pepperl+Fuchs Slc Serie Originalbetriebsanleitung

Sicherheitslichtvorhang/ Sicherheitslichtgitter SLC
Produktbeschreibung
4.3.2
DE
14 - DE
Geräte mit M12/M20 Stecker - Optionen /60, /92, /151
Sender und Empfänger der Serie SLC mit Stecker M20, 7-polig (Option /60)
Pin 7 des M20 Steckers ist mit Funktionserde belegt.
Die Relaiskontakte sind im SLC intern an 24 V DC (OSSD1) und 0 V DC (OSSD2)
angeschlossen.
3
4
5
6

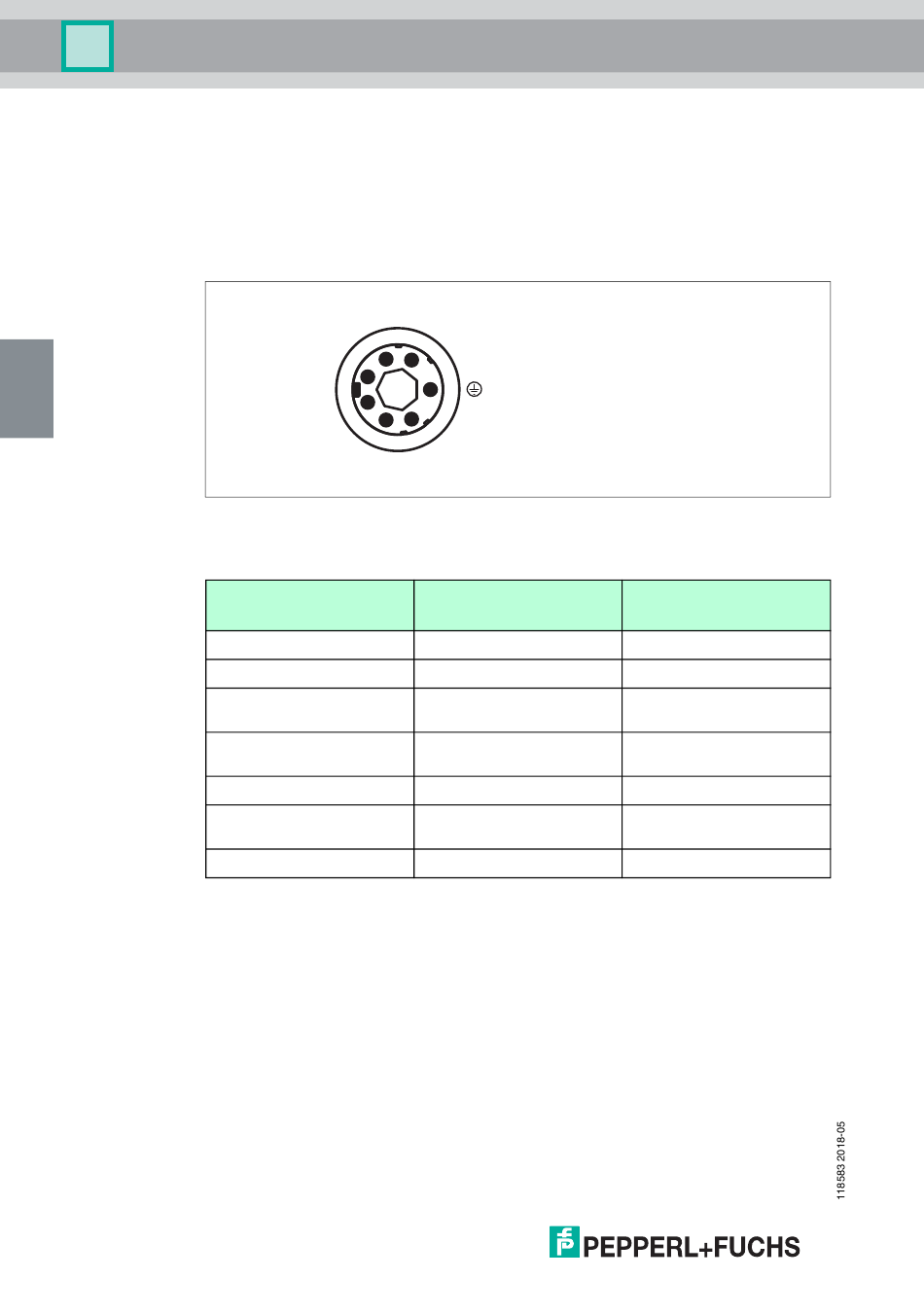

Abbildung 4.4 Sicht auf den M20 Stecker
Belegung des M20 Steckers, 7-polig (Option /60)
Pin
1
2
3
4
5
6
7
Sender der Serie SLC mit Stecker M12, 4-polig (Option /92)
Pin 4 des M12 Steckers ist mit Funktionserde belegt.
2
1
Sender
24 V DC
0 V DC
n. c.
n. c.
n. c.
n. c.
Funktionserde
Empfänger mit
Relaisausgang
24 V DC
0 V DC
OSSD1 (Relais 24 V DC
Ausgang)
OSSD2 (Relais 0 V DC
Ausgang)
Anlauffreigabe (Eingang)
Anlaufbereitschaft
(Ausgang)
Funktionserde
