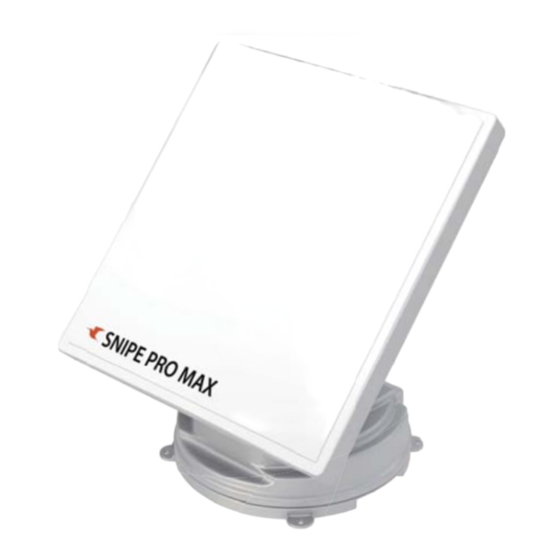

    Ihre SNIPE PRO ist ein intelligentes Satelliten-TV-Empfangssystem, das sich automatisch auf die gespeicherten Satelliten ausrichten kann, solange es sich in der Ausleuchtzone befindet. Die SNIPE PRO benötigt nur geringen Platz, während es die nötigen Anpassungen zur Ausrichtung der schlanken und agilen Antenne durchführt. Im allgemeinen Betrieb stellen Sie bitte sicher, dass das System immer eine ungehinderte Sicht auf den Himmel hat.

  • Seite 26: Bestimmungsgemäße Verwendung

    1-2. Bestimmungsgemäße Verwendung Das vorliegende Produkt wurde für eine feste Installation auf Fahrzeugen mit einer Höchstgeschwindigkeit von 130 km/h konzipiert. Es richtet seine Antenne vollautomatisch auf geostationäre TV-Satelliten aus. Das System kann mit einer Standard- Fahrzeugspannung von 12 oder 24 Volt DC (Gleichstrom) versorgt werden. Das vorliegende Produkt darf nur für den in dieser Anleitung beschriebenen Zweck verwendet werden.

  • Seite 27: Sicherheitshinweise

    1-3. Sicherheitshinweise Um einen einwandfreien Betrieb der SNIPE PRO zu gewährleisten, müssen Sie sich vergewissern, dass alle Komponenten gemäß der vorliegenden Anleitung angeschlossen sind und wie vorgesehen verwendet werden. Wenn das System ordnungsgemäß montiert ist, nimmt die Antenne automatisch ihre vorgesehene Ruheposition ein, sobald die Zündung eingeschaltet wird.

  • Seite 28: Verpackungsinhalt

    2. Verpackungsinhalt 2-1. Lieferumfang Haupteinheit Befestigungsplatte 5C Stromkabel (7m) Steuergerät Steuergeräthalterung Stromversorgungskabel Empfängerkabel Kabelhalter Kabelverschraubung (12m - grau) Manual Schraubenschlüssel M4x20(11), M8 Flanschmutter(4) Bedienungsanleitung...

  • Seite 29: Teilebezeichnungen

    2-2. Teilebezeichnungen Haupteinheit Antenne Neigung : 5° ~ 90° Neigung/Drehung : -60° ~ +60° Haupteinheit : 390° Drehung Befestigungsplatte Sockel zum Satellitenempfänger(Option) zum Steuergerät zum Satellitenempfänger Steuergerät GPS-Statusanzeige HOME-Statusanzeige Satelliten-Statusanzeige HOME-Taste OK-Taste Satelliten CCW/CW-Tasten Netzschalter Halterung zur Haupteinheit Stromanschluss: DC 12~24V USB: Für das Firmware-Update...

  • Seite 30: Bedienungsanleitung

    3. Bedienungsanleitung 3-1. Anschlussdiagramm Haupteinheit Empfängerkabel (grau) Empfänger Steuergerät Fernseher zur Zündung BATTERIE Verwenden Sie das schwarze 5C Stromkabel um das Steuergerät mit der Antenne zu verbinden. Das 5C Stromkabel sieht dem Empfängerkabel sehr ähnlich, aber Sie können sie anhand der Farbe und der Beschriftung unterscheiden.

  • Seite 31: Funktionsbeschreibung

    3-2. Funktionsbeschreibung A. Inbetriebnahme Funktion Beschreibung Bedienung Wenn alle Kabel angeschlossen sind, schalten Sie den Netzschalter Netzschalter auf der Geräteoberseite ein. Wenn sich die Antenne in der Parkposition befindet, HOME-Statusanzeige leuchtet die HOME-Statusanzeige auf, um die leuchtet auf Betriebsbereitschaft anzuzeigen. HOME-Statusanzeige iii.

  • Seite 32: Umschalten Zwischen Satelliten

    GPS-LED auf, unabhängig vom Betriebszustand der Antenne. Das GPS trägt zur Beschleunigung des GPS-Anzeige Suchvorgangs und zum Auffangen des besten Satellitensignals bei und hilft SNIPE PRO den besten Erhebungs- und Azimutwinkel zu erreichen. iii. Während des Programm-Update-Vorgangs blinkt die...

  • Seite 33: Kurzanleitung

    Wenn die Satelliten-Anzeige dauerhaft leuchtet, wurde der Satellit geortet und Sie können das Signal auf Ihrem Satellitenfernseher empfangen. Achtung Wenn Sie das SNIPE PRO bewegen, muss sich die Antenne immer in der Parkposition befinden. Hinweis SNIPE PRO geht automatisch zurück in die Parkposition, falls sich das Fahrzeug...

  • Seite 34: Programm-Update

    4. Programm-Update 4-1. Anschlussdiagramm für das Update ※ Suchprogramm mit Targeting Satelliten vorprogrammiert. Wenn es kein Problem, die Satelliten zu suchen, müssen nicht unter Update-Prozess. "Der USB-Anschluss wird nur für das Update verwendet" Haupteinheit Steuergerät Mini USB USB Typ A Batterie USB-Kabel Stromversorgungskabel...

  • Seite 35: Update-Vorgang

    Webseite auf Ihren Computer. ※ Achten Sie auf Ihre Produktposition und laden Sie die richtige Positionsdatei. ③ Verbinden Sie das Steuergerät mit Ihrem Computer per USB-Kabel und installieren Sie das SNIPE PRO Update-Programm, das Sie heruntergeladen haben. ii. Aktualisieren der 10 gespeicherten Satelliten ④...
  • Seite 36 Schalten Sie nicht den Netzschalter aus oder entfernen das Kabel bevor der Update-Vorgang beendet ist. Der Prozess der Aktualisierung der Satelliten- Informationen kann sich ändern, um die neusten Satelliten-Informationen wiedergeben zu können. Bitte vergewissern Sie sich auf unserer Webseite (www.selfsat.com), wie Sie das Produkt aktualisieren können.

  • Seite 37: Fehlerbehebung

    5. Fehlerbehebung Es gibt eine Reihe von Ursachen, die die Signalqualität oder den Betrieb des SNIPE PRO beeinträchtigen können. Der folgende Abschnitt befasst sich mit den Ursachen und deren möglichen Lösungen. A. Keine Reaktion, wenn das Steuergerät eingeschaltet wird Sämtliche Anschlüsse erneut überprüfen.

  • Seite 38: Technische Daten

    6. Technische Daten 6-1. Abmessungen SNIPE PRO MAX 49.1cm MIN 23.5cm 23.5cm 51.5cm 49.1cm SNIPE PRO MAX MAX 57.5cm MIN 27.0cm 27.0cm 51.8cm 56.9cm 6-2. Technische Daten MODEL SNIPE PRO SNIPE PRO MAX Gewicht 15.3 kg 19.6 kg Betriebsbedingung stationär stationär...

  • Seite 39: Einbau Ins Wohnmobil

    7. Einbau ins Wohnmobil 7-1. Platzbedarf für das SNIPE PRO / SNIPE PRO MAX Achten Sie darauf , dass das SNIPE PRO / SNIPE PRO MAX genügend Platz zum Zusammenklappen sowie für den Betrieb hat. SNIPE PRO Fahrzeugheck 51.5cm Drehachse des Geräts...
  • Seite 40 SNIPE PRO MAX Fahrzeugheck 51.8cm Drehachse des Geräts A : Radius 30cm Höhe: bis 5cm B : Radius 35cm Höhe: bis 12cm C : Radius 50cm Höhe: bis 30cm Fahrtrichtung C : Radius 50cm B : Radius 35cm A : Radius 30cm...

  • Seite 41: Ausrüstung Für Die Montage

    7-2. Ausrüstung für die Montage Silikon Schraubenschlüssel M4x20(11), M8 Flanschmutter(4) Kabelverschraubung Kabelhalter Isolierband 2mm Bohrer, 15mm Bohrer Akkubohrmaschine 5C Stromkabel (7m) Empfängerkabel(12m - grau) Befestigungsplatte Putzlappen ※ Befestigungsplatte Richtung Fahrtrichtung 7-3. Montage A. Montage der Befestigungsplatte auf dem Dach FRONT Reinigen Sie die Oberfläche mit dem Putzlappen.
  • Seite 42 B. Montage der Befestigungsplatte mit 6 M4x20 Schrauben Platzieren Sie die Befestigungsplatte auf dem Verteilen Sie das Silikon auf die Löchern. Silikon und bohren Sie 6 Löcher (2mm). Verschrauben Sie die Platte mit 6 Schrauben. Bedecken Sie die Schrauben mit Silikon. C.

  • Seite 43: Verschrauben Sie Die Befestigungsplatte Mit Den 4 Flanschmuttern

    D. Verschrauben Sie die Befestigungsplatte mit den 4 Flanschmuttern E. Montage des Kabelhalters Ausrüstung zur Montage des Kabelhalters. Verlegen Sie die Kabel wie auf dem Bild zu sehen. Positionieren Sie den Kabelhalter mittig vor der Antenne (30cm entfernt). Die offene Seite des Kabelhalters soll Richtung Befestigungsplatte zeigen.
  • Seite 44 F. Montage des Kabelhalters 2 Platzieren Sie den Kabelhalter auf der mit Isolierband Verteilen Sie das Silikon um den Kabelhalter herum. markierten Fläche und bohren Sie 3 2mm Löcher. Befestigen Sie den Kabelhalter auf dem Dach Verteilen Sie das Silikon auf den Schrauben. mit 3 M4x20 Schrauben.

  • Seite 45: Batterie-Anschluss

    7-4. Batterie-Anschluss Stromversorgungskabel Ü berprüfen Sie die Polarität der Batterie (+/-). Ignition Verbinden Sie das Stromversorgungskabel mit der Verbinden Sie das Stromversorgungskabel und Batterie (+/- Polaritäten müssen passen) & der Zündung. das 5C Stromkabel mit dem Steuergerät. Bringen Sie die Steuergeräthalterung an. Platzieren Sie das Steuergerät am gewünschten Ort.
