I DO IT Co., Ltd.
#637, Smart-Hub Industry-University Convergence Center, 237 Sangidaehak-ro, Siheung-si, Gyeonggi-do, Korea
TEL : +82 31 8041 1500
FAX : +82 31 8041 1550
I DO IT France
9 Allée du Dauphiné 91090 LISSES, France
Tel : +33 6 59 60 60 60
E-MAIL : sales@selfsat.com
E-MAIL : sales@selfsat.com

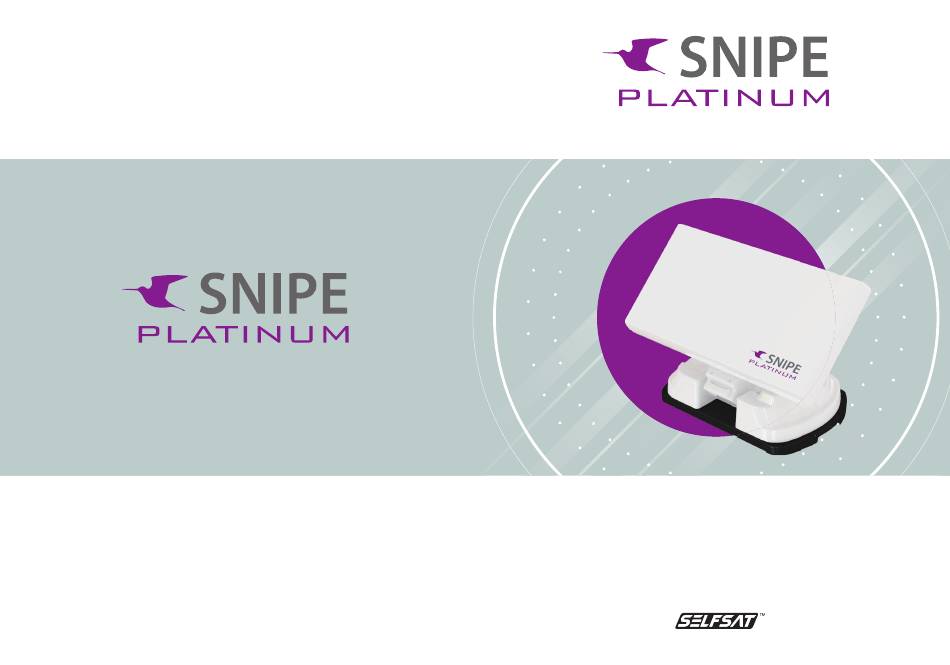

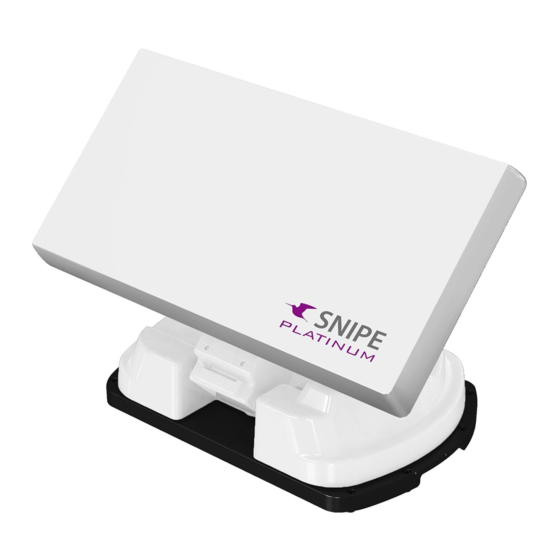

Automatic Flat Satellite Camping Antenna
User's manual
Bedienungsanleitung
Manuel utilisateur
ver 1.0
www.selfsat.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SELFSAT SNIPE PLATINUM

Inhaltszusammenfassung für SELFSAT SNIPE PLATINUM

  • Seite 24 Inhaltsverzeichnis 1. Allgemeine Informationen 1-1. Produktvorstellung ..................1-2.

  • Seite 25: Allgemeine Informationen

    Satelliten ausrichten kann, solange sich das System innerhalb des Footprints des ausgewählten Satelliten befindet. SNIPE PLATINUM verwendet eine neue flache Antenne mit besserem Empfang als die reguläre SNIPE-Serie für eine bessere Leistung (Antennengewinn 34,5 dBi), nimmt jedoch nur den erforderlichen Platz ein, während die erforderlichen Einstellungen mit einem...

  • Seite 26: Bestimmungsgemäße Verwendun

    Die Leistung wird von einem Standard-Fahrzeug-Bordnetz mit einer Nennspannung von 12V versorgt. Verwenden Sie bei Installationen am Fahrzeug ein Stromeingangskabel (Zigarettenanzünderkabel) zur Stromversorgung. Für den mobilen Einsatz, optionales Netzteil von SNIPE PLATINUM Hersteller verwendet werden. Die Verwendung des Geräts zu anderen als den angegebenen Zwecken ist nicht gestattet.

  • Seite 27: Verpackungsinhalt

    2. Verpackungsinhalt 2-1. Lieferumfang Haupteinheit Montageplatte PI-box Stromversorgungskabel Signalkabel - 12m Fernbedienung Fernbedienungshalterung (Zigarettenanzünder-Kabel) (x2 für optionale 2 Ausgänge) PI-Kabel - 1,5 m Basispolster Kabelhalter Kabelverschraubung Inbusschlüssel Bedienungsanleitung Netzteil M6 × 15(8), M4 ×20(14) (Optional) ※ Die tatsächlichen Komponenten können sich von den obigen Bildern unter- scheiden.

  • Seite 28: Teilebezeichnung

    2-2. Teilebezeichnung Haupteinheit Verriegelung Antenne Neigunng/Drehung Erhebung Hauptkorper zu empfänger (optional) Sockel Montageplatte zu PI-box ("ANT" Port) PI-box Fernbedienung HOME LED Flüssigkristallanzeige POWER LED BT-Taste Koppeln Antenne mit HOME-Taste Fernbedienung Power-Taste POWER-Taste Home-Taste Set-Taste Befestigungsloch Pfeiltaste DiSEqC-Taste Halterung Power zu empfänger Zur Haupteinheit DEUTSCH - 5...

  • Seite 29: Bedienungsanweisungen

    3. Bedienungsanweisungen 3-1. Anschlussdiagramm Fernbedienung Mobile Applikation PI-box Stromeingangskabel Zigarrenheber Zündung STB (Empfänger) Fernseher Haupteinheit * Schalten Sie den PI-box, nachdem alle Kabel Verbindungen hergestellt sind. * Wenn die Antenne nicht verwendet wird, schalten die PI-box ausgeschaltet. Mobiler Einsatz Bringen 4 Basispolster an der Bodenplatte. DEUTSCH - 6...
  • Seite 30 3-2. Functional description 1. PI box HOME LED POWER LED HOME-Taste POWER-Taste Power Befestigungsloch zu empfänger Zur Haupteinheit A. HOME-Taste / HOME-LED (Blau) Wenn die Home-Taste gedrückt wird, bewegt sich die Antenne in die Home-Position Die HOME-LED leuchtet, wenn sich die Antenne in der Ausgangsposition befindet, und blinkt, wenn die Antenne von einer anderen Position in die Ausgangsposition bewegt wird B.
  • Seite 31 Drücken Sie die linke und rechte Taste auf der Fernbedienung, um die MAC-Adresse Ihrer Antenneneinheit auszuwählen, und drücken Sie die SET-Taste, um eine Verbindung zur Fernbedienung herzustellen SNIPE PLATINUM hat zwei MAC-Adressen, also müssen Sie genau nach der Verwendung auswählen MAC-Adresse der PI BOX von SNIPE PLATINUM.
  • Seite 32 C. Power-Taste i. EINSCHALTEN Wenn Sie die POWER-Taste auf der Fernbedienung drücken, schaltet sich der PI ein und die Antenne wird eingeschaltet Wird angezeigt, wenn PI ausgeschaltet ist. Wenn Sie den Netzschalter drücken, W - E9 : FC ändert sich der Bildschirm wie unten gezeigt Press POWER Wird angezeigt, wenn PI eingeschaltet ist (erscheint etwa 2 Sekunden lang) W - E9 : FC...
  • Seite 33 Die MAC-Adresse der angeschlossenen Antenne, der für die Antenne eingestellte W - E9 : FC Satellitenname und der aktuelle Status werden angezeigt. ASTRA 1 Drücken Sie die linke oder rechte Pfeiltaste, um den gewünschten Satelliten Home auszuwählen und drücken Sie die SET-Taste, um nach dem Satelliten zu suchen. HOME - Wenn sich die Antenne in der HOME-position befindet Searching - Wenn die Antenne nach Satelliten sucht Found SAT - Wenn die Satellitensuche abgeschlossen ist...

  • Seite 34: Mobile App

    3. Mobile App A. Laden Sie die App aus dem App Store herunter (Android/iOS) Suchen Sie im App Store nach SELFSAT und laden Sie die App "SAT CONNECT" herunter ※ Bevor Sie diese App verwenden, müssen Sie die BT- und GPS-Funktion auf Ihrem Smart-Gerät aktivieren.
  • Seite 35 C. Grundfunktionen Einstelltaste Firmware-Version, Spracheinstellung kann überprüft werden Statusanzeigefenster Zeigt den aktuellen Status der Antenne an Antennenstrom EIN/AUS Um die Antenne auszuschalten, müssen Sie zuerst die STB ausschalten. Schalten Sie die STB aus und drücken Sie dann den POWER-Taste, um das PI-Box auszuschalten, nachdem sich die Antenne in die HOME-position bewegt hat.

  • Seite 36: Software-Update

    Wenn Sie das Gerät physisch bewegen, muss das Gerät in die HOME-Posi- tion zurückgebracht werden, um Schäden zu vermeiden. Hinweis SNIPE PLATINUM wird automatisch in die HOME-Position zurückgeklappt, wenn sich das Fahrzeug bei eingeschaltetem Gerät schneller als 30 km/h bewegt.

  • Seite 37: Störungsbehebung

    5. Störungsbehebung Es gibt eine Reihe Ursachen, die die Signalempfangsqualität oder den Betrieb des Gerät beeinträchtigen können. Der folgende Abschnitt befasst sich mit den häufigsten Ursachen und deren eventuellen Lösungen. A. Keine Funktion beim Einschalten der Antenne Überprüfen Sie erneut, ob alle Kabelverbindungen korrekt hergestellt wurden. Überprüfen Sie die Verbindung zwischen Stromversorgung und PI-Box.

  • Seite 38: Technische Daten

    6. Technische Daten 6-1. Abmessungen SNIPE PLATINUM 566 mm MAX 429 mm MIN 212 mm 212 mm 126mm 454 mm 316mm 355mm PI-box 129 mm 34 mm 105 mm 28 mm 102 mm 35 mm 102 mm 85mm Fernbedienung 50 mm...

  • Seite 39: Technische Daten

    6-2. Technische Daten Modell SNIPE PLATINUM Eingangsfrequenz 10.7 ~ 12.75 GHz Polarisation Horizontal / Vertikal Antennengewinn 34.5 dBi @ 12.7 GHz Abmessungen ( W x D x H ) (ANT) 566 X 367 X 212 mm Gewicht (ANT) 11.6 kg / (RCU) 23 g...

  • Seite 40: Wohnwagen / Wohnmobil Installations

    7. Wohnwagen / Wohnmobil Installations 7-1 . Platzbedarf für die Installation Achten Sie darauf , dass genügend Platz für die fach SNIPE PLATINUM, ebenso wie für den Betriebsbereich ( Aktionsradius ). Fahrzeugheck 56.6 cm Drehachse des Gerats A : Radius 22.5cm Höhe: bis 12.9cm...

  • Seite 41: Ausrüstung Für Die Installation

    7-2. Ausrüstung für die Installation Silikon Inbusschlüssel Reiniger Abdeckband Bohrmaschine 2mm Bohrer, über 20mm Bohrer Montageplatte M6 × 15(8), M4 × 20(14) PI-box PI-kabel (1,5m) Signalkabel (12 m) Fernbedienung, Fernbedienunghalterung Stromversorgungskabel (Zigarettenanzunder-Kabel) Kabelverschraubung & Kabelhalter ※ Montageplatte Richtung Fahrtrichtung 7-3. Montage A.

  • Seite 42: Montieren Sie 7Pcs Der M4X20 Schraube Der Montageplatte Zu Befestigen

    B. Montieren Sie 7pcs der M4x20 Schraube der Montageplatte zu befestigen Platzieren Sie das Montageplatte auf der Silikon, und Silikon auftragen auf den Löchern machen 7 Bohrungen (2 mm) mit einer Bohrmaschine Montieren Sie 7pcs der M4x20 Silikon re-auftragen die Montagebolzen oben C.

  • Seite 43: Befestigen Sie Die Montageplatte Mit 4 Stück Schrauben Mit Inbusschlüssel

    D. Befestigen Sie die Montageplatte mit 4 Stück Schrauben mit Inbusschlüssel Teile erforderlich, Inbusschlüssel und acht (8) Legen Sie das Antenne auf der Montageplatte der M6 × 15 Bolzen und fest anziehen jeder der Bolzen mit Inbusschlüssel E. Kabelhalter Installation 1 ca.
  • Seite 44 F. Kabelhalter Installation 2 Signalkabel, Kabelhalter und Kabelverschraubung sind erforderlich Das Kabel an den Kabelhalter aufstellen, wie oben abgebildet Den Kabelhalter in die Klebebandmarkierungen Den Kabelhalter am Fahrzeugdach mit drei(3) einsetzen. Drei (3) 2 mm Löcher bohren M4x20 Schrauben an den Bohrlöchern befestigen Das Silikon um Kabelhalter herum und auf die Die Kabel anschließen und das abdeckband Oberseite der Schrauben für Wasserdichtigkeit...

  • Seite 45: Pi-Box, Fernbedienung Und Fernbedienunghalterung Installation

    G. PI-box, Fernbedienung und Fernbedienunghalterung Installation Nehmen Sie ein Stromversorgungskabel und Für die Stromversorgung von der Autobatterie stecken Sie es in Zigarettenanzünder (12V machen Sie den Zigarrenstecker stromlos, um Steckdose) ein innere drei Kabel herauszunehmen und loskoppeln, um Kupferkabel herauszunehmen Zündung (Empfänger) ca.
