- Seite 22 Inhaltsverzeichnis 1. Allgemeine Informationen 1-1. Produktvorstellung ................... . . 1-2.
-
Seite 23: Allgemeine Informationen

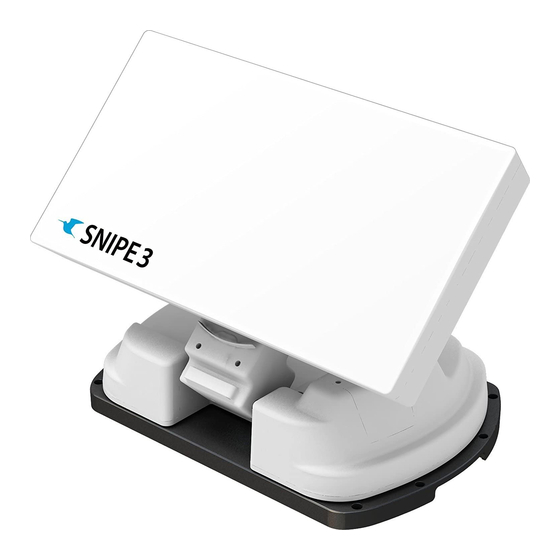

1. Allgemeine Informationen 1-1. Produktvorstellung Die Betriebsanleitung beschreibt die Funktion und Bedienung des automatischen, selbstnach- führenden Satelliten-Systems SNIPE3. Der korrekte und sichere Betrieb des Systems ist nur gewährleistet, wenn die folgenden Anweisungen für Installation und Betrieb befolgt werden. SNIPE3 ist ein intelligentes Satellitenempfangssystem, das sich automatisch auf die gespeicherten Satelliten ausrichten kann, sofern es sich in der Ausleuchtzone befindet. -
Seite 24: Bestimmungsgemäße Verwendung
1-2. Bestimmungsgemäße Verwendung Das vorliegende Produkt wurde für einen mobilen Einsatz und für eine Festinstallation auf einem Fahrzeug mit einer Höchstgeschwindigkeit von weniger als 130 km/h konzipiert. Das Antenne ist so programmiert, dass automatisch bei geostationären Fernsehsatelliten zielen SNIPE3 kann mit einer Standard-Fahrzeugspannung von 12V versorgt werden. Zur Montage auf dem Fahrzeug verwenden Sie das Stromversorgungskabel (Zigarettenanzünder) zur Stromversorgung. -
Seite 25: Verpackungsinhalt
2. Verpackungsinhalt 2-1. Lieferumfang Signalkabe l - 7m Haupteinheit Montageplatte Stromversorgungskabel (X2 fur optionale Twin-Ausgange) (Zigarettenanzunder-Kabel) Controller Controller halterung, Controllerkabel - 7m STB-Kabel - 1.5m Hintere Kabelabdeckung Transportkoffer Kabelhalter Kabelverschraubung Basispolster Manual Bedienungsanleitung Netzteil Inbusschlüssel M6 × 15 (8), M4 × 20(14) (Optional) Netzteil muss separat erworben werden. -
Seite 26: Teilebezeichnung
2-2. Teilebezeichnung Haupteinheit Verriegelung Antenne Neigunng/Drehung Erhebung zum Controller-Kabelanschluss (vorgeschaltet) Hauptkörper Sockel zu STB (optional) Montageplatte zu Controller ("ANT" Port) Controller • Vorderseite SET -Taste Pfeiltasten HOME-Taste DiSEqC-Taste Reglerhalterung Loch Satelliten-LEDs DiSEqC-LED Lock-LED USB-Anschluß HOME-LED Netzschalter LED-Anzeie Flimmer • Rückseite Controllerkabel vor Haupteinheit DIP-Schalter (Betriebsartenschalter) Signalkabel zur Haupteinheit... -
Seite 27: Bedienungsanweisungen
3. Bedienungsanweisungen 3-1. Anschlussdiagramm Controller Stromversorgungskabel Zigarrenheber Zündung STB (Empfänger) STB (Empfänger) Fernseher Fernseher ※ Zusätzliche Verbindung für Zwillingsausgänge (optional) Haupteinheit • Es gibt zwei Kabelverbindungen vom Hauptgerät zum Controller • Verwenden Sie das Controllerkable (20 pin), um den Controller mit dem Kabel aus dem Hauptgerät zu verbinden •... -
Seite 28: Funktionsbeschreibung
4. Funktionsbeschreibung ※ Machen Sie sich bereit zur Handhabung Standardeinstellung ist Automa- tikbetrieb; beide DIP-Schalter Automatischer sind in der oberen Position. Modus Kunden sollen das Gerät nur im Automatikbetrieb verwenden. Betriebsartenschalter ist für A / S, also wird es den Verbrauchern Manueller Modus nicht empfohlen, es willkürlich zu... -
Seite 29: Spezialfunktion
B. Manuell Nach dem Gebrauch und vor den Reisen muss die Antenne manuell an HOME geschickt werden Beispielsweise : Nach dem Gebrauch und vor dem Fahren drücken Sie die HOME-Taste, um die Antenne wieder in die HOME-Position zurückzukehren und das Gerät wird in 30 Sekunden automatisch ausgeschaltet werden. -
Seite 30: Manuelle Einstellung Von Gps-Standort
B. Manuelle Einstellung von GPS-Standort Im Fall, wenn die Antenne eine lange Zeit zum Suchen eines Satelliten braucht, gibt es die zusätzliche Option der Lageeinstellung für GPS die Landangabe die Stadtangabe Halten Sie die DiSEqC-Taste gedrückt und schalten Sie den Controller ein Wählen Sie das Land aus den verfügbaren Optionen (vier (4) Länder) mit den DiSEqC / HOME Tasten zum Ändern und bestätigen mit Controller LED ON als unten in einer Tabelle angegeben wird Land... -
Seite 31: Program-Upgrade
Sie die Software in einen USB-ROOT-Ordner (ohne Zugehörigkeit zu einem anderen Ordner) auf einem leeren USB-Stick. Bitte gehen Sie auf die Website www.selfsat.com zum Herunterladen des Upgrade-Programms (Software). Falls der Controller den USB-Stick nicht erkennt, ziehen Sie den USB-Stick heraus und stecken Sie ihn in einen PC. -
Seite 32: Störungsbehebung
6. Störungsbehebung Es gibt eine Reihe Ursachen, die die Signalempfangsqualität oder den Betrieb des Gerät beeinträchtigen können. Der folgende Abschnitt befasst sich mit den häufigsten Ursachen und deren eventuellen Lösungen. A. Keine Reaktion, wenn der Controller eingeschaltet wird Sämtliche Anschlüsse erneut überprüfen. Die Verbindung zwischen der Macht und Controller Die Verbindung zwischen dem Controller und der Antenne. -
Seite 33: Technische Daten
7. Technische Daten 7-1. Abmessungen 515mm MAX 426mm MIN 201mm 201mm 126mm 454mm 316mm 355mm 7-2. Technische Daten Eingangsfrequenz 10.7 ~ 12.75 GHz Polarisation Horizontal / Vertikal Antennengewinn 33.7 dBi @ 12.7 GHz Abmessungen ( W x D x H ) 515 ×... -
Seite 34: Wohnwagen / Wohnmobil Installations
8. Wohnwagen / Wohnmobil Installations 8-1. Platzbedarf für die Installation Achten Sie darauf , dass genügend Platz für die fach SNIPE3, ebenso wie für den Betriebsbe- reich ( Aktionsradius ). Fahrzeugheck 51.5cm Drehachse des Geräts A : Radius 22.5cm Höhe: bis 12.9cm B : Radius 32cm Höhe: bis19.4cm Fahrtrichtung... -
Seite 35: Ausrüstung Für Die Installation
8-2. Ausrüstung für die Installation Silikon Signalkabel (7m) Inbusschlüssel Controller halterung, Hintere Kabelabdeckung Controllerkable (7m) Controller STB-Kabel (1.5m) Abdeckband M6 × 15(8), M4 × 20(14) Montageplatte Stromversorgungskabel (Zigarettenanzunder-Kabel) Reiniger Bohrmaschine 2mm Bohrer, 25mm Bohrer Kabelverschraubung & Kabelhalter ※ Montageplatte Richtung Fahrtrichtung 8-3. -
Seite 36: Montieren Sie 7Pcs Der M4X20 Schraube Der Montageplatte Zu Befestigen
B. Montieren Sie 7pcs der M4x20 Schraube der Montageplatte zu befestigen Platzieren Sie das Montageplatte auf der Silikon, und Silikon auftragen auf den Löchern machen 7 Bohrungen (2 mm) mit einer Bohrmaschine Montieren Sie 7pcs der M4x20 Silikon re-auftragen die Montagebolzen oben C. -
Seite 37: Befestigen Sie Die Montageplatte Mit 4 Stück Schrauben Mit Inbusschlüssel
D. Befestigen Sie die Montageplatte mit 4 Stück Schrauben mit Inbusschlüssel Teile erforderlich, Inbusschlüssel und acht (8) Legen Sie das Antenne auf der Montageplatte der M6 × 15 Bolzen und fest anziehen jeder der Bolzen mit Inbusschlüssel E. Kabelhalter Installation 1 ca. - Seite 38 F. Kabelhalter Installation 2 Signalkabel, Controllerkabel, Kabelhalter und Kabelverschraubung sind erforderlich Das Kabel an den Kabelhalter aufstellen, wie oben abgebildet Den Kabelhalter in die Klebebandmarkierungen Den Kabelhalter am Fahrzeugdach mit drei (3) M 4 einsetzen. Drei (3) 2 mm Löcher bohren x 20 Schrauben an den Bohrlöchern befestigen Das Silikon um Kabelhalter herum und auf die Die Kabel anschließen und das abdeckband...
- Seite 39 G. Controller Installation Nehmen Sie ein Stromversorgungskabel und Für die Stromversorgung von der Autobatterie stecken Sie es in Zigarettenanzünder (12V machen Sie den Zigarrenstecker stromlos, um Steckdose) ein innere drei Kabel herauszunehmen und loskoppeln, um Kupferkabel herauszunehmen Ignition 12V DC Stimmen Sie die Polaritäten von Netzkabel den der Platzieren Sie Halterung von Controller, hintere Batterie aufeinander ab, rot bis rot / zurück zu...
