Installieren des VGA-Moduls

Voraussetzungen
VORSICHT: Manche Reparaturarbeiten dürfen nur von qualifizierten Servicetechnikern durchgeführt werden. Maßnahmen zur
Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation
genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von
Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise,
die Sie zusammen mit Ihrem Produkt erhalten haben.
ANMERKUNG: Diese Vorgehensweise gilt nur für das System mit acht Festplatten.
1 Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind.
2 Halten Sie den Kreuzschlitzschraubenzieher Nr. 2 bereit.
Schritte
1 Schieben Sie das VGA-Modul ins Gehäuse und richten Sie das Gewindeloch auf dem VGA-Modul mit dem Loch am Gehäuse aus.
2 Bringen Sie (an der Unterseite des Gehäuses) die Schraube wieder an, mit der das VGA-Modul am Gehäuse befestigt wird.
3 Bauen Sie die Bedienfeldplatine wieder ein.
4 Verbinden Sie das Kabel des VGA-Moduls mit dem VGA-Modul.
VORSICHT:
Stellen Sie sicher, dass die Verriegelungsklammer auf dem Anschluss vor der Entfernung und Einführung gelöst ist. Die
Verriegelungsklammer muss nach der Einführung eingerastet sein.
5 Verbinden Sie die Kabel des Anzeigemoduls mit der Bedienfeldplatine.

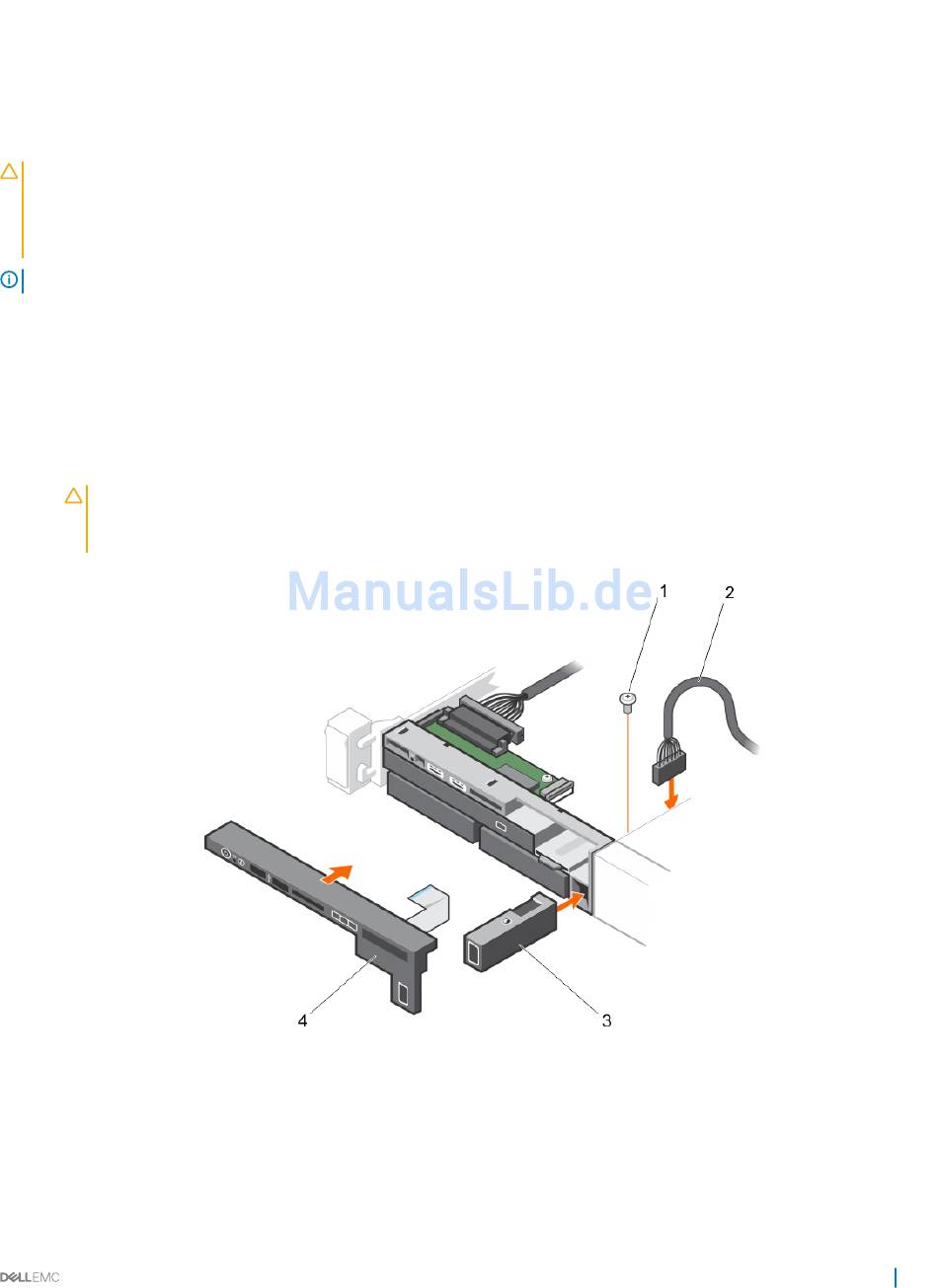

Abbildung 96. Installieren des VGA-Moduls
1 Schraube
3 VGA-Modul
Nächster Schritt
Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems".
Der Display-Modul-Anschluss ist ein ZIF-Anschluss (Zero Insertion Force, Einbau ohne Kraftaufwand).
2 VGA-Modul-Kabel
4 Bedienfeld
