2. Ziehen Sie das Stromkabel aus dem Netzteilmodul.
3. Der W-7030 Controller ist jetzt ausgeschaltet.
Installieren eines SFP-Moduls
HINWEIS: Beachten Sie beim Installieren oder Entfernen von SFP-Modulen relevante Sicherheitsmaßnahmen für die
elektrostatische Entladung.
So installieren Sie ein SFP-Modul im W-7030 Controller:
1. Schieben Sie das SFP-Modul in einen Dual-Media-Port, bis die Verbindung durch ein hörbares Klicken
signalisiert wird (siehe
Abbildung 12
L IN K /
A C T
S T A T
Entfernen eines SFP-Moduls
So entfernen Sie ein SFP-Modul aus dem W-7030 Controller:
1. Lösen Sie die Verriegelung des SFP-Moduls.
2. Ziehen Sie das Modul aus der Schnittstelle heraus.
Anschließen eines faseroptischen LC-Kabels
So verbinden Sie ein faseroptisches LC-Kabel mit einem SFP-Modul:
1. Reinigen Sie den Stecker des faseroptischen Kabels, bevor Sie das Kabel in das SFP-Modul einstecken.
2. Stecken Sie das faseroptische Kabel in das SFP-Modul. Achten Sie darauf, dass die Verriegelung des Kabels
zur Oberseite des SFP-Moduls zeigt.
3. Schieben Sie das Kabel in das Modul, bis die Verbindung durch ein hörbares Klicken signalisiert wird.
22 | Installation

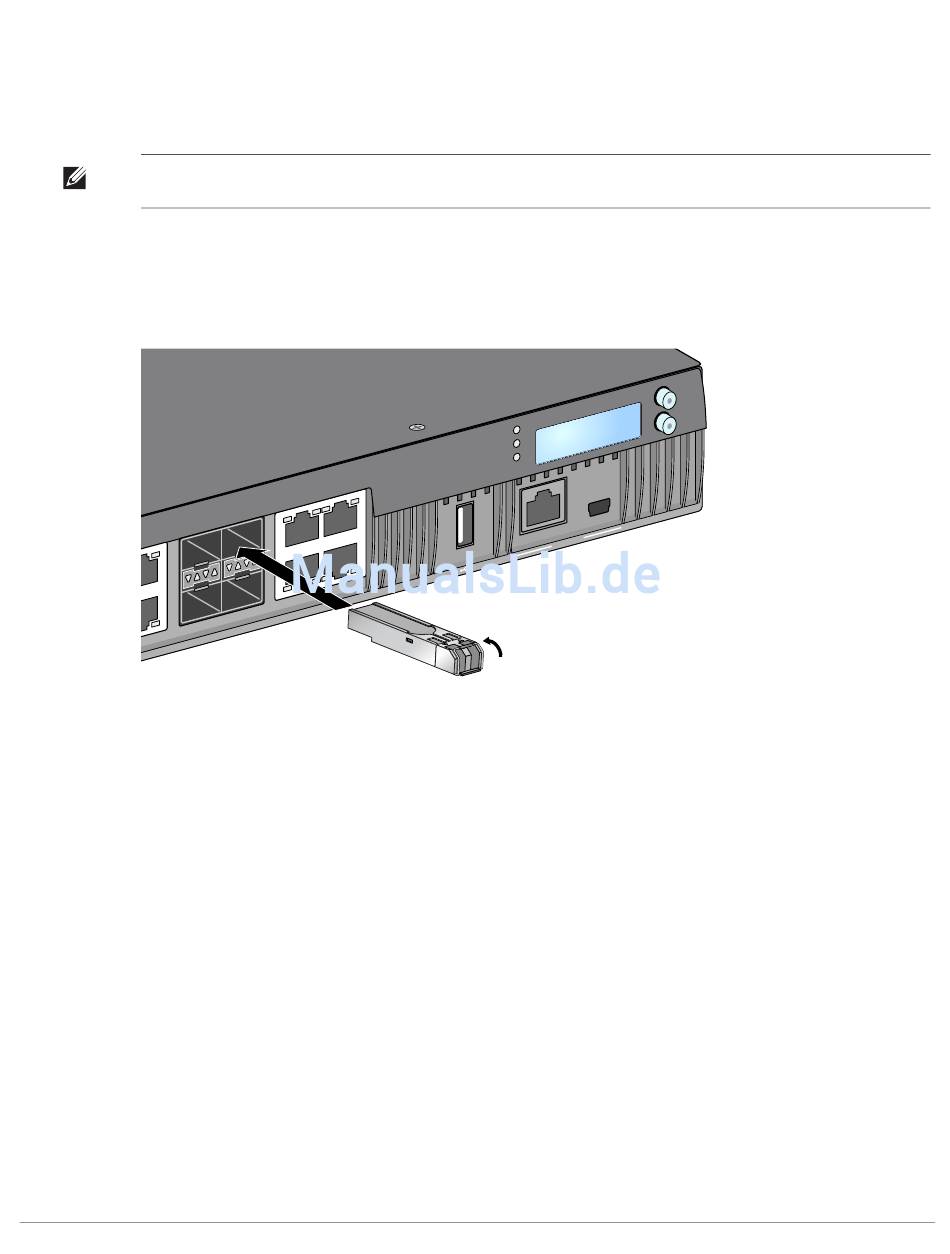

Abbildung
Installieren eines SFP-Moduls
S T A T
6
L IN K /
4
A C T
S T A T
6
4
7
5
7
5
12).
E R
P O W
U S
S T A T
E D
P E E R
O L E
C O N S
Dell Networking W-7030 Controller | Installationsanleitung
