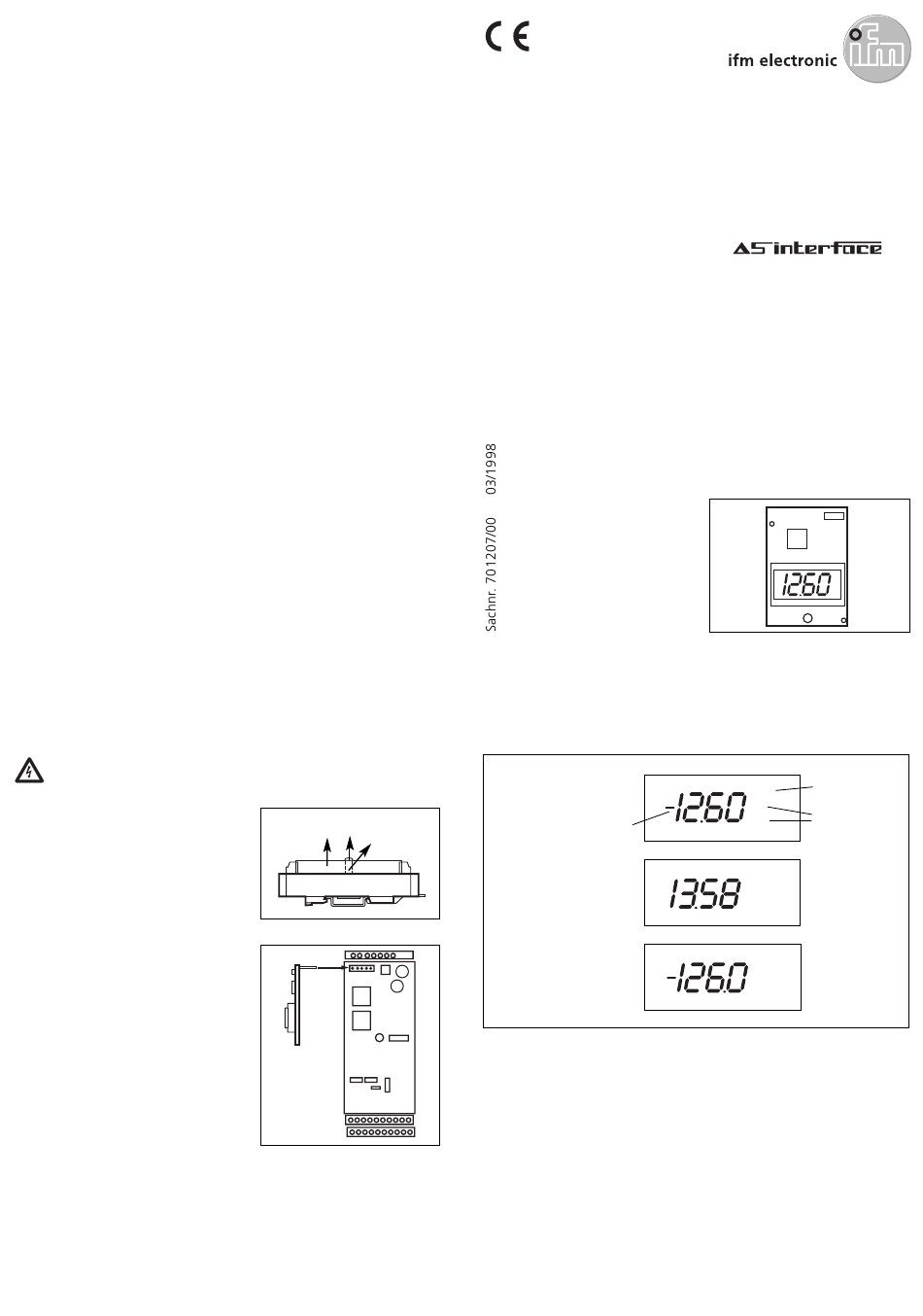

Bestimmungsgemäße Verwendung
Das LCD-Display zeigt Meßwerte von Analogmodulen an.
Montage
Schalten Sie vor Montage des LCD-Displays die AS-i - Versorgung
am Analogmodul aus.
(1) Entfernen Sie die Befestigungs-
schraube.
(2) Entfernen Sie die Klarsichthaube
des Analogmoduls.
(3) Lösen Sie den oberen Teil des Zap-
fens und entfernen Sie die Kunst-
stoffmutter.
(4) Stecken Sie die 5polige Buchsen-
leiste auf der Unterseite des Dis-
plays auf die 5polige Stiftleiste des
Analogmoduls.
Die Bohrung muß jetzt genau über
dem Zapfen liegen.
Schrauben Sie den oberen Teil des
Zapfens wieder an, so daß die Platine
fest fixiert ist.
Befestigen Sie die Klarsichthaube
und ziehen Sie die Schraube fest.
Display
Nach dem Einschalten erscheinen für ca. eine Sekunde die Versions-
nummern von Hard- und Software.
Je nach Analogmodul werden unterschiedliche Meßwerte angezeigt.
(2)
(1)
(3)
(4)
Anzeige Temperatur [°C]
Bei Überschreiten der Meßbereiche wird jeweils „— — —" angezeigt.
Bei einem Fehler im Analogmodul können folgende Meldungen ange-
zeigt werden:
G
G
Das Modul muß ausgetauscht werden.
Die Anzeige der Werte erfolgt zyklisch. Wegen der besseren Lesbarkeit
der LCD-Anzeige ist die Anzeigendauer wesentlich länger als die
eigentliche Meßzeit.
Vorzeichen
Anzeige Strom
Err. E: Fehler im EE-Prom
Err. P: Fehler im Programmspeicher
Montageanleitung
Installation Instructions
Notice de Montage
LCD-Display
für Analogmodule
LCD display for
analog modules
Afficheur LCD pour les
modules analogiques
-3
10
A
V
Faktor
10 -
3
A
Einheit
V
10 -
3
A
