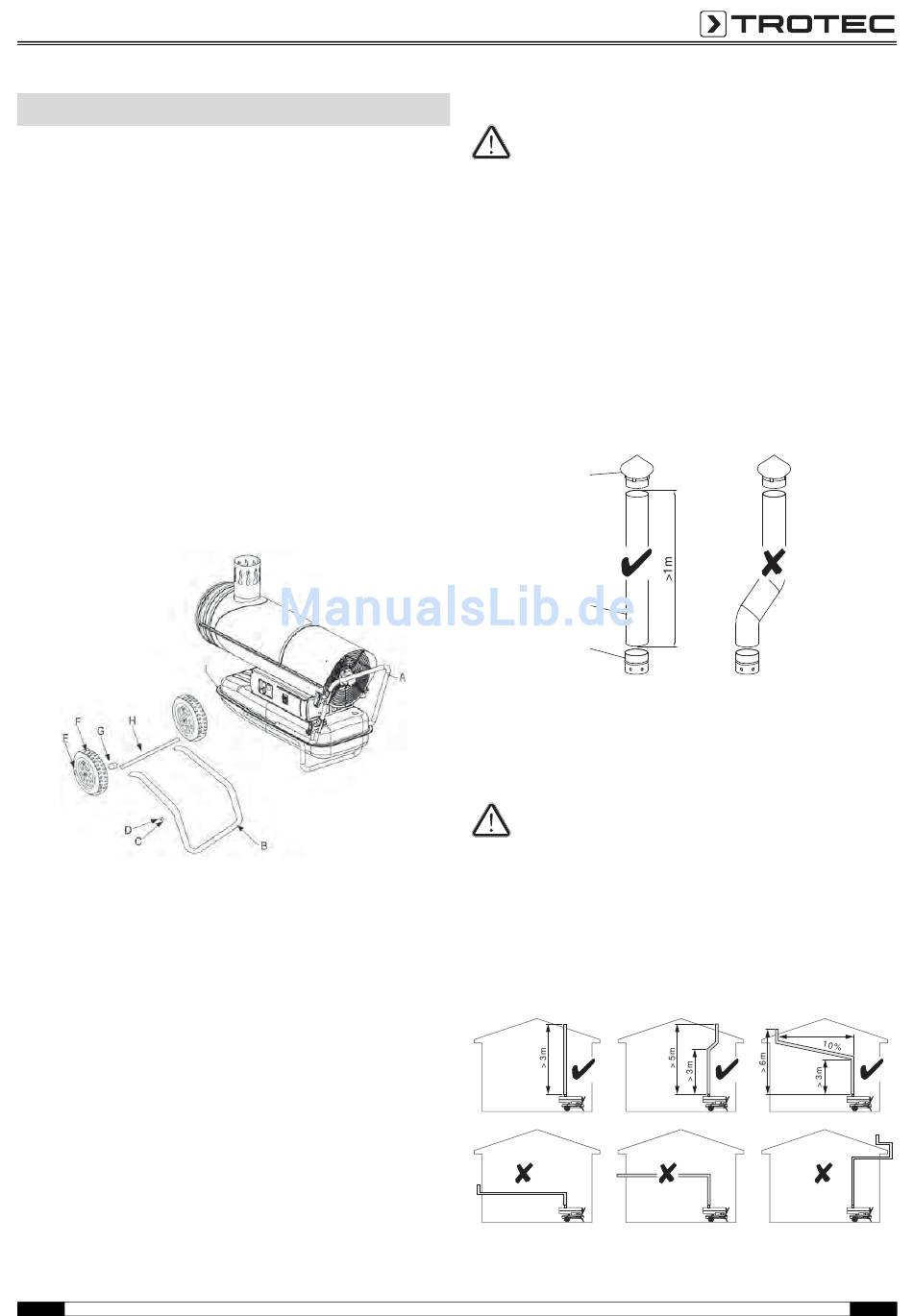

Trotec IDE 30 Bedienungsanleitung Seite 7

Endmontage
Radmontage
Das Gerät wird nahezu betriebsbereit geliefert. Für die
Inbetriebnahme müssen lediglich der Rohrrahmen und die Räder
montiert werden.
Gehen Sie wie folgt vor:
• Radachse (H) in die entsprechenden Aufnahmen des unteren
Rohrrahmens (B) führen.
• Schieben Sie Scheibe (G) auf die Achsen und montieren Sie
beide Räder (E) auf die Achse (H).
• Fixieren Sie diese mit den Abdeckkappen (E).
• Legen Sie das Gerät (I) auf den unteren Rohrrahmen und
stecken Sie die beiliegenden Schrauben (C) von unten durch
die Rohrrahmen-/Tankmontageöffnungen.
• Montieren Sie den oberen Rohrrahmen (A) auf den Tank und
befestigen Sie die Rohrrahmen mit den beiliegenden Muttern.
• Abschließend den festen Sitz aller Schrauben und
Klemmverschlüsse prüfen.
DE
Montage der Abgasleitung
Montage eines Kaminadapters
Für den Betrieb im Freien bzw. für den Betrieb in
teilgeschlossenen, gut belüfteten Räumen ohne Abgasableitung
muss ein einfacher Kaminadapter (B) am Kaminanschluss (C)
montiert werden.
Beachten Sie folgendes:
• Dieser Adapter (B) muss eine Mindestlänge von 1 m haben.
• Bögen oder Knie sind in dieser Leitung nicht gestattet.
• Bei einem Betrieb im Freien muss am Ende ein
Montage einer geschlossenen Abgasleitung
Bei Verwendung in geschlossenen Räumen und Ableitung der
Verbrennungsgase über einen Kamin muss eine Frischluftzufuhr
von ca. 80 m³/h (Zuluftöffnung ca. 0,5 m²) sichergestellt werden.
Einige Beispiele für gute und schlechte Abgasführung:
Bedienungsanleitung – Ölheizgerät IDE 20 / IDE 30 / IDE 50 / IDE 60 / IDE 80
Beachten Sie, dass das Gerät ohne Montage einer
Abgasleitung am Kaminanschluss nicht in Betrieb
genommen werden darf!
Wetterschutz (A) montiert werden.
A
B
C
Es muss sichergestellt werden, dass unter jeder
Betriebs-/Wetterbedingung
> 0,1 mbar in der Abgasleitung entsteht. Dieser
Unterdruck gewährleistet die sichere Abfuhr der
Abgase aus dem Raum. Die Abgasleitung muss
steigend verlegt werden. In den ersten 3 Metern der
Abgasleitung dürfen keine Bögen oder Knie
vorhanden sein!
ein Unterdruck
max.10m
5
