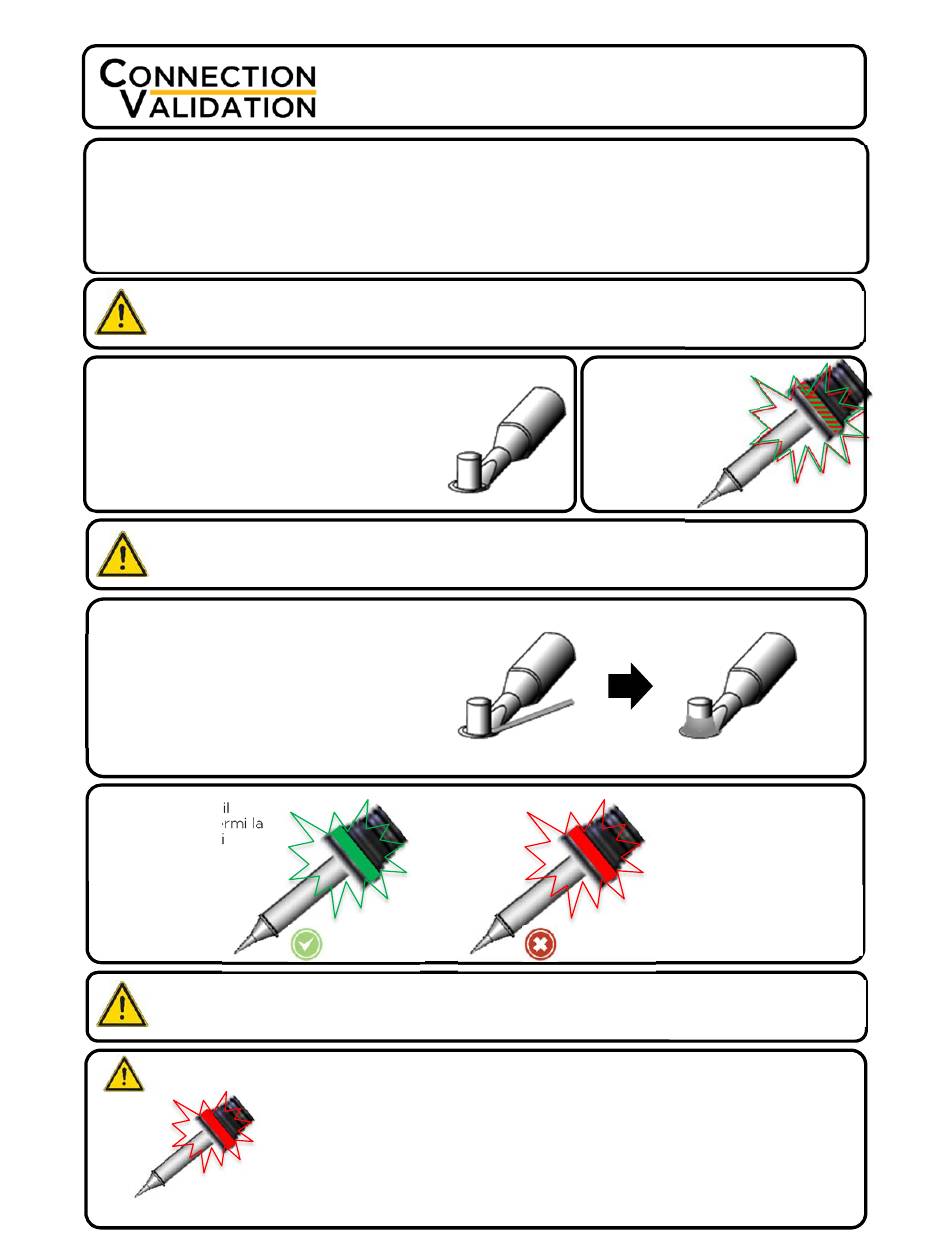

Scegliere una punta che massimizza l'area di contatto tra il giunto da saldare e la punta stessa, significa
garantire un efficiente trasferimento termico per produrre velocemente saldature di alta qualità.
•
La scelta della punta deve anche considerare la buona accessibilità al giunto. Le punte più corte offrono
una risposta termica più rapida. Quelle più lunghe o curve possono essere utili per saldature su schede
densamente popolate.
•
Iniziate sempre con le cartucce con la temperatura più bassa possibile per il Vostro tipo di lavoro. Questo
riduce i rischi di danneggiamenti termici.
Il sistema può far lampeggiare i LED verde e rosso, nonché produrre l'opzionale
segnale acustico, quando la punta viene pulita o il saldatore viene riposto sul supporto
portastilo. Questo è normale e non è segnalazione di inizio di un evento di saldatura.
1 .
Rimuovere il saldatore dal suo supporto. Pulire la
punta su una spugnetta esente da sulfuri e inumidita
con acqua deionizzata, oppure sui batuffoli di ottone
Metcal..
2. Posizionare la punta sulla piazzola e il reoforo da
saldare. Inizia così il trasferimento di calore verso
l'area di connessione. Può anche essere necessario
aggiungere una piccola quantità di lega saldante
affinchè il trasferimento abbia inizio.
Se il sistema non segnala l'inizio dell'evento, la punta che state utilizzando è troppo
grande per il carico specifico, oppure il contatto termico è insufficiente.
4. Il ponte termico si forma toccando
sul giunto con la lega e poi spostando il
filo saldante sul lato opposto della
piazzola. Questo fa in modo che la lega
liquefatta scorra in avanti verso la fonte
di calore per completare il giunto.
5. Attendere che il
sistema CV confermi la
fine dell'evento di
saldatura.
Attendere che le luci LED si spengano prima di iniziare la successiva saldatura.
All manuals and user guides at all-guides.com
OPERATION
o
Successo
•
Una luce rossa immediata non appena viene rilevato
l'inizio di un evento di saldatura indica che la dimensione
della punta non è adeguata per il tipo di giunto.
•
Una luce rossa dopo circa 8 secondi dall'inizio di un
evento di saldatura indica che la punta è troppo piccola o
la serie di temperatura è troppo bassa.
3. Il sistema
confermerà l'inizio
dell'evento di
saldatura tramite un
rapido lampeggio
dei LED verde e
rosso.
6
. Rimuovere
prontamente la punta
dal giunto di saldatura
Insuccesso
