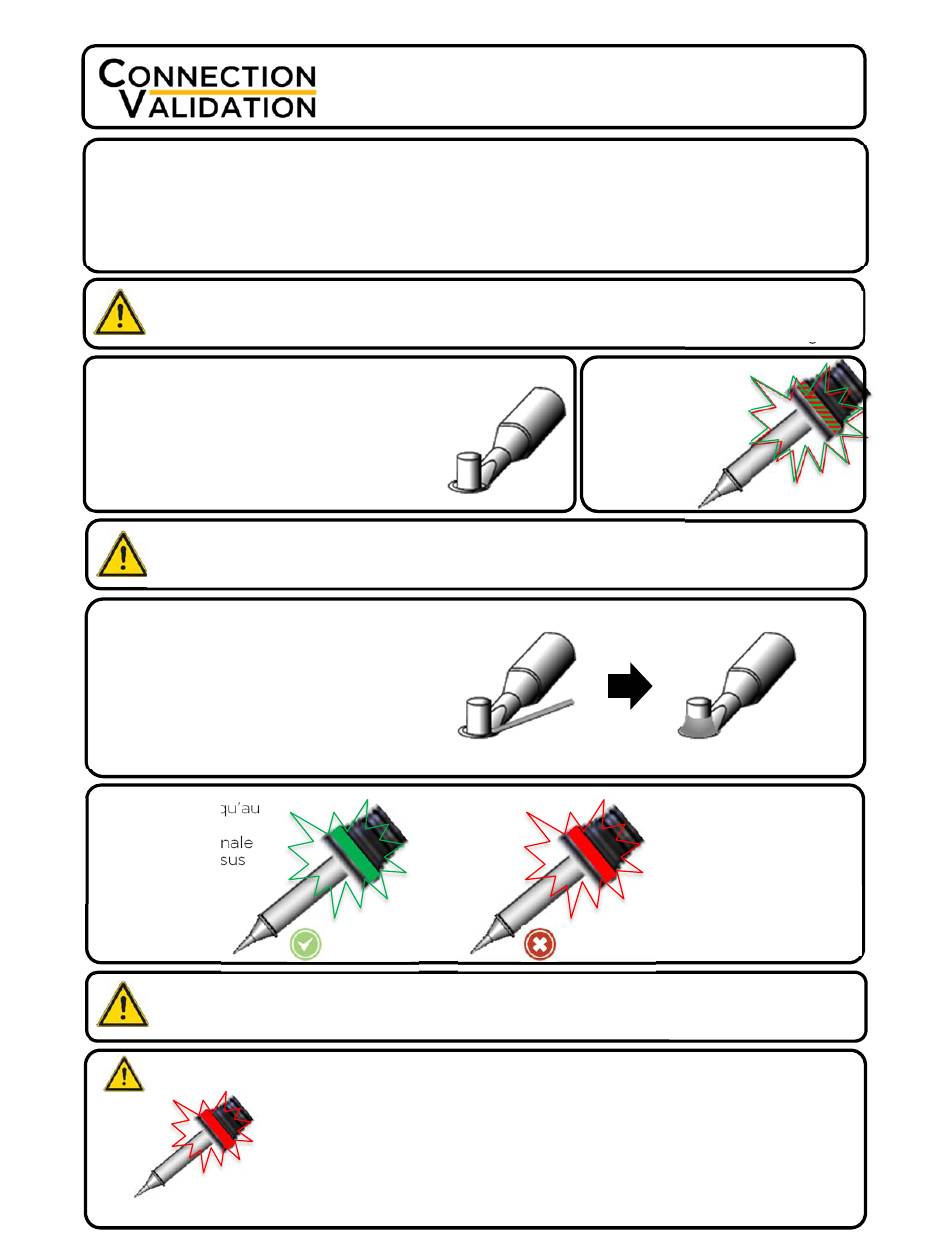

Choisissez une panne qui apporterra la surface maximum de contact entre le point de soudure et la panne. Cela
donne le transfert de chaleur le plus efficace, qui produit des points de soudures de haute qualité rapidement.
•
Choisissez une panne qui donne une bonne accessibilité au point de soudure. Les pannes plus courtes permettent
une réaction plus rapide. Les pannes plus longues ou une lame en biais peuvent être nécessaires pour les circuits
imprimés densément peuplés.
•
Choisissez la cartouche avec la température la plus basse pour votre besoin. Cela réduit le risque de dommage
thermique
Le système pourrait montrer des lumières verte et rouge et vous pourriez entendre un
bip optionnel pendant que la panne est nettoyée, ou quand elle reste sur le support de
fer. Ceci est normal et ne signale pas le commencement d'un processus de soudage.
1. Retirez la manche du support de fer. Nettoyez
la panne avec une éponge sans souffre et avec de
l'eau désionisée ou avec une paille de laiton
Metcal.
2. Mettez la panne en contact avec le composant
et le fil pour souder. Cela commence le transfert
de chaleur à la zone de connexion. Il faut peut
être appliquer un peu de fil à souder pour
commencer ce transfert.
Si le système ne signale pas le commencement du processus de soudage, votre
choix de géomètrie de panne est trop grande pour la jonction de soudage ou le
contact thermique avec la jonction de soudage n'est pas suffisant.
4. La connection thermique est
formée en mettant la soudure sur la
même jonction, et puis déplaçant le
fil à souder au côté opposé du
composant. Cela provoque la
soudure liquide à se déplacer vers
la source de chaleur afin de
compléter le point de soudure.
5. Attendez jusqu'au
moment où le
système CV signale
la fin du processus
de soudage.
Attendre que le voyant DEL s'éteigne avant de démarrer le joint de
soudure suivant.
All manuals and user guides at all-guides.com
Fonctionnement
Ou
Succès
•
Une lumière rouge immédiate après la détection du
processus de soudage indique que la panne n'est pas la
bonne taille pour le point de soudure.
•
Une lumière rouge après environ huit secondes indique
que la panne choisie était trop petite, ou que la
température était trop basse.
3. Le système
signalera le
commencement du
processus de
soudage avec un
clignotement
rapide des LEDs
vert et rouge..
6. Retirez
rapidement le fer à
souder du point de
Échec
soudure.
