Wählen Sie eine Lötpatrone aus,
zusammenpassen. Die Optimierung der Kontaktfläche sorgt für eine wirkungsvollere Wärmeübertragung und
erzeugt somit schneller qualitativ hochwertigere Lötstellen.
•
Wählen Sie eine Lötpatrone aus, die einen guten Zugang zu der Lötstelle bietet. Kurze Spitzen ermöglichen einen
schnelleren Wärmeeintrag. Lange oder abgewinkelte Spitzen sind für das Löten auf engen, hochbestückten
Platinen geeignet.
•
Wählen Sie die Lötpatrone mit der für die Anwendung niedrigst möglichen Temperatur aus. Dies verringert das
Risiko thermischer Schädigungen.
Während die Spitze gereinigt wird oder in dem Ablageständer ruht, kann der der
Lötgriffel grün und rot aufblinken und ein akustisches Signal ertönen. Das ist normal
und bedeutet nicht den Beginn eines Lötvorgangs.

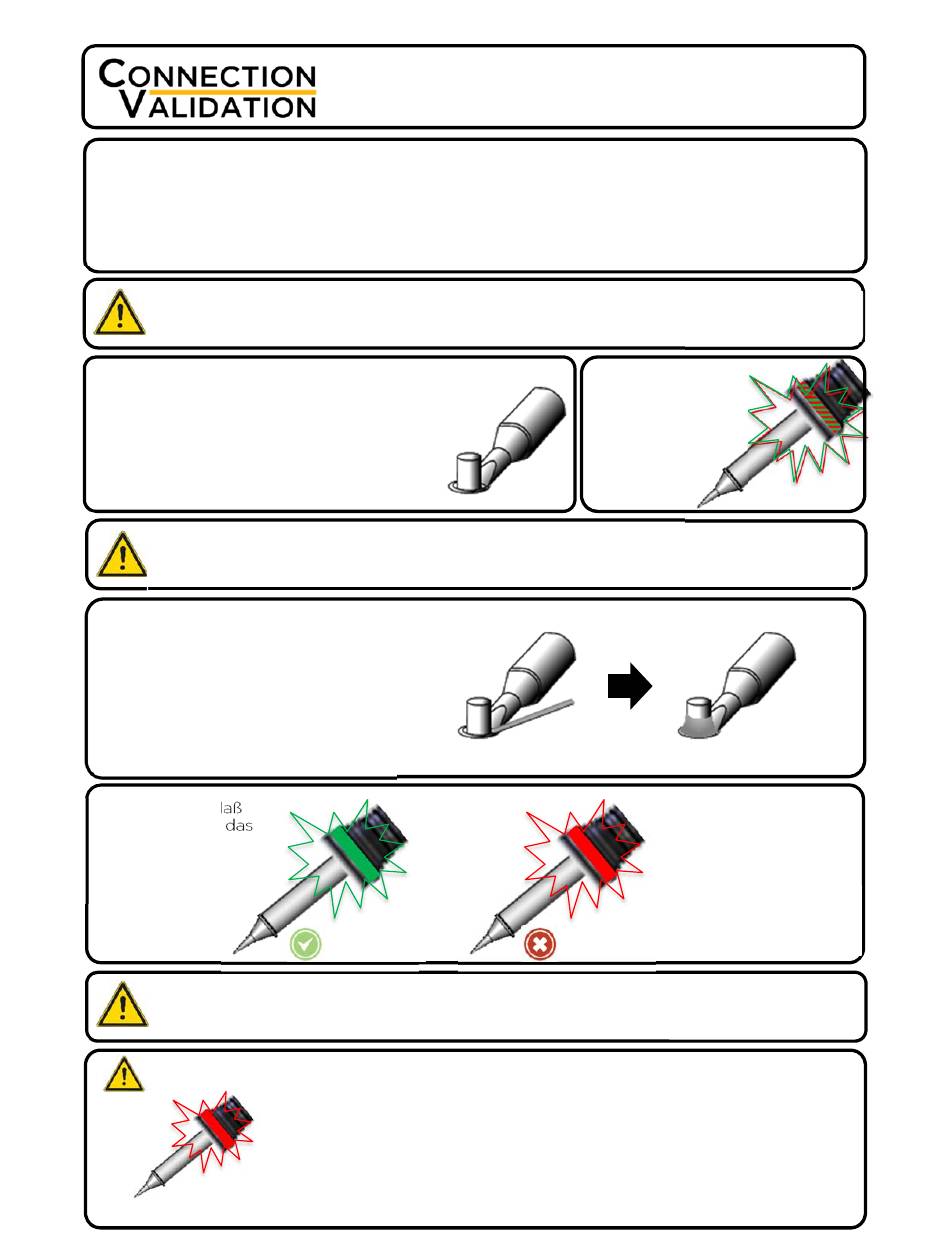

1 .
Entfernen Sie das Handstück von dem
Ablageständer. Reinigen Sie die Spitze unter
Verwendung eines sauberen Schwammes und
deionisiertem Wasser oder Metcal's Messingwolle.
2. Bringen Sie die Lötpatrone in Kontakt mit der zu
lötenden Kontaktfläche und Lötdraht. Das startet den
Wärmeeintrag auf die Kontaktfläche. Das Auftragen
einer kleinen Menge Lotdraht auf die Spitze unterstützt
diesen Prozess.
Wenn dass System nicht den Beginn des Lötvorganges signalisiert ist entweder die
ausgewählte Geometrie der Lötpatrone für die Lötstelle zu groß oder der thermische
Kontakt mit der Verbindung (Pin, Pad und Lötzinn) ist unzureichend.
4. Die Wärmebrücke entsteht
durch die Berührung des Lötzinns
mit der Verbindung und dann das
Ziehen der Lötdrahtes auf die
gegenüberliegende Seite des Pads.
Dies bewirkt daß der flüssige
Lötzinn in Richtung Wärmequelle
fließt und somit die Lötstelle
schließt.
5. Warten Sie, daß
das CV-System das
Ende des
Lötvorganges
signalisiert.
Warten Sie bis das LED-Licht sich abschaltet bevor Sie mit dem
Nächsten Lötpunkt starten.
All manuals and user guides at all-guides.com
INBETRIEBNAHME
bei der Geometrie der Spitze und Pad-Größe der Lötstelle optimal
Oder
Erfolgreich
•
Ein sofortiges rotes Licht nach dem Start des
Lötvorgangs weist auf eine ungeeignete Spitzengröße im
Verhältnis zu der Lötstelle hin.
•
Ein rotes Licht weist nach ca. 8 Sekunden entweder auf
eine zu kleine Spitzengeometrie- oder eine zu niedrige
Temperaturwahl hin.
3 .
Das System wird
den Beginn des
Lötvorganges mit
einem schnellen
Aufblinken der
grünen und roten
LED signalisieren.
6. Entfernen Sie die
Lötspitze
unverzüglich von
Fehler
der Lötstelle.
