Betriebsanleitung
®
Jalousiecontrol
Pos : 19 /#Neustr uktur#/Online-Dokumentati on (+KN X)/Übersc hriften (--> Für all e D okumente <--)/2. Ebene/G - L/Ger äteübersic ht @ 26\mod_1343892510336_1.doc x @ 226593 @ 11 @ 1
4.2
Geräteübersicht
Pos : 20 /#Neustr uktur#/Online-Dokumentati on (+KN X)/Aufbau und Funkti on/Ti mer/Geräteübersicht - 6418 @ 31\mod_1349422100492_1.doc x @ 241650 @ 1 @ 1

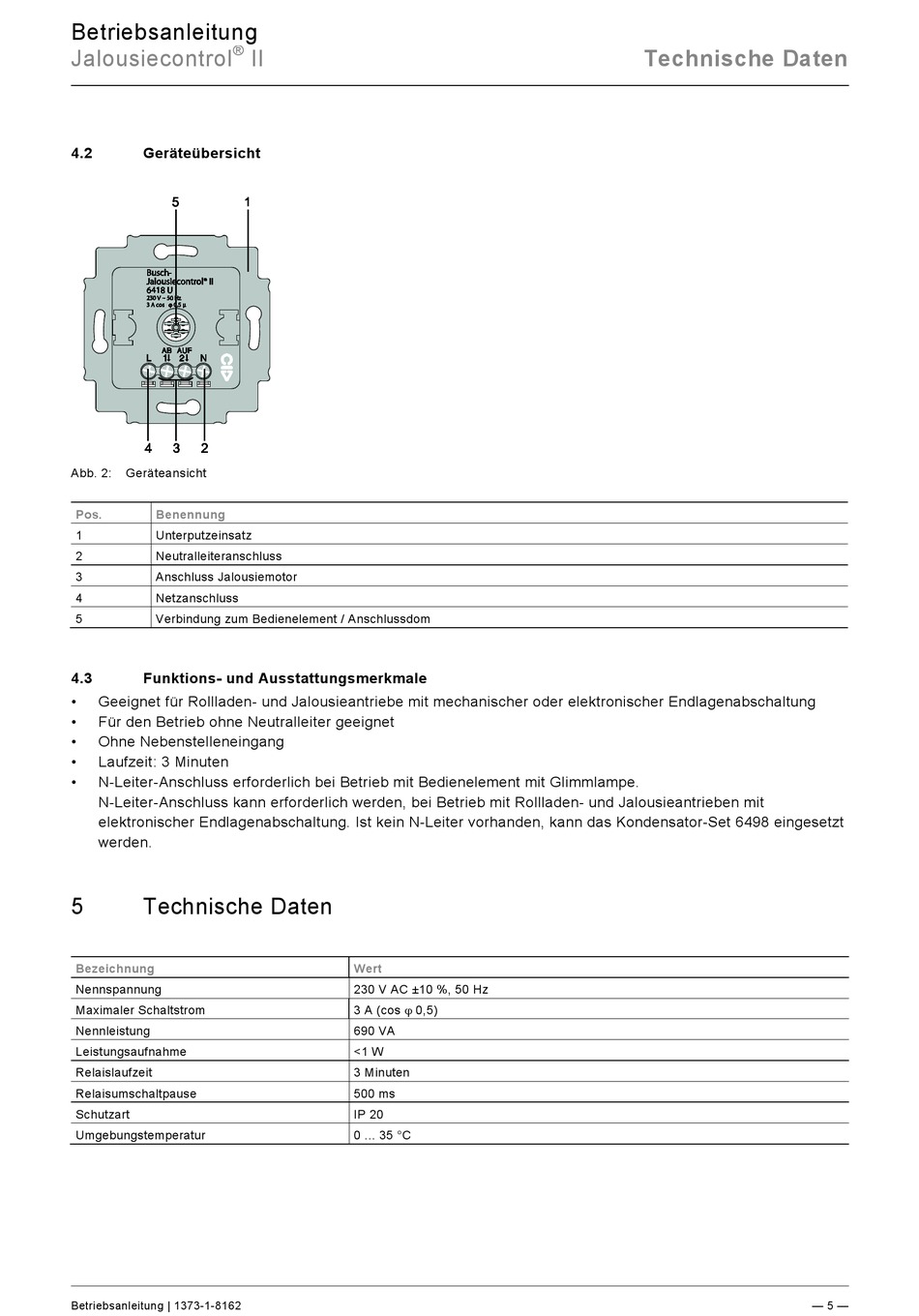

Abb. 2:
Geräteansicht
Pos.
Benennung
1
Unterputzeinsatz
2
Neutralleiteranschluss
3
Anschluss Jalousiemotor
4
Netzanschluss
5
Verbindung zum Bedienelement / Anschlussdom
Pos : 21 /#Neustr uktur#/Online-Dokumentati on (+KN X)/Übersc hriften (--> Für all e D okumente <--)/2. Ebene/A - F /Funkti ons- und Aus stattungs mer kmal e @ 23\mod_1336557630140_1.doc x @ 209134 @ 2 @ 1
4.3
Funktions- und Ausstattungsmerkmale
Pos : 22 /#Neustr uktur#/Online-Dokumentati on (+KN X)/Aufbau und Funkti on/Ti mer/Funkti onen 6418 @ 31\mod_1349422338509_1.doc x @ 241704 @ 21 @ 1
•
Geeignet für Rollladen- und Jalousieantriebe mit mechanischer oder elektronischer Endlagenabschaltung
•
Für den Betrieb ohne Neutralleiter geeignet
•
Ohne Nebenstelleneingang
•
Laufzeit: 3 Minuten
•
N-Leiter-Anschluss erforderlich bei Betrieb mit Bedienelement mit Glimmlampe.
N-Leiter-Anschluss kann erforderlich werden, bei Betrieb mit Rollladen- und Jalousieantrieben mit
elektronischer Endlagenabschaltung. Ist kein N-Leiter vorhanden, kann das Kondensator-Set 6498 eingesetzt
werden.
Pos : 23 /#Neustr uktur#/Online-Dokumentati on (+KN X)/Übersc hriften (--> Für all e D okumente <--)/1. Ebene/S - T /Technisc he Daten @ 11\mod_1279185386320_1.doc x @ 83018 @ 211 @ 1
5
Technische Daten
Pos : 24 /#Neustr uktur#/Online-Dokumentati on (+KN X)/Technisc he Daten/Ti mer/Technisc he Daten 6418 @ 31\mod_1349424457427_1.doc x @ 241728 @ 121 @ 1
Bezeichnung
Nennspannung
Maximaler Schaltstrom
Nennleistung
Leistungsaufnahme
Relaislaufzeit
Relaisumschaltpause
Schutzart
Umgebungstemperatur
Pos : 25 /#Neustr uktur#/Online-Dokumentati on (+KN X)/Steuer modul e - Online-Dokumentation (--> Für alle Dokumente <--)/++++++++++++ Seitenumbruc h ++++++++++++ @ 9\mod_1268898668093_0.doc x @ 52148 @ 2 @ 1
Betriebsanleitung | 1373-1-8162
II
Wert
230 V AC ±10 %, 50 Hz
3 A (cos ϕ 0,5)
690 VA
<1 W
3 Minuten
500 ms
IP 20
0 ... 35 °C
Technische Daten
— 5 —
