- Seite 1 73 - 1 - 6045 24694 ® Busch-Installationsbus Logikmodul 6198/10 für den Einbau in Verteiler Betriebsanleitung nur für autorisierte Elektro-Fachleute mit EIB-Ausbildung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Wichtige Hinweise Fig. 1 / Geräteabbildung Fig. 2 / Anschlußbild Produktbeschreibung Technische Daten Montage Inbetriebnahme Physikalische Adresse vergeben Gruppenadressen vergeben Applikation wählen... -
Seite 3: Wichtige Hinweise

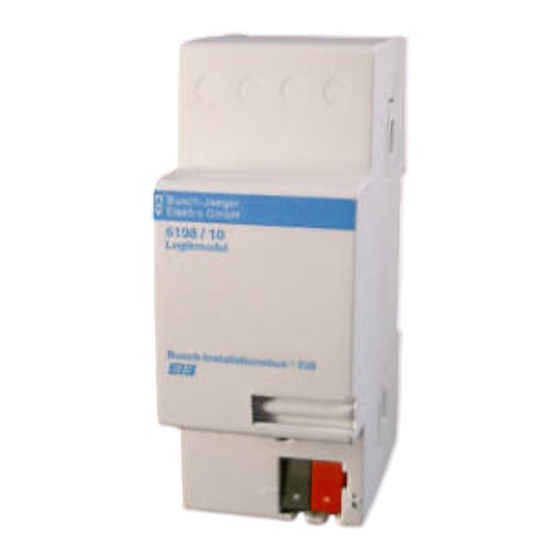

Das Gerät ist zur Montage in Verteilerkästen vorgese- hen. Die Montage muß auf einer Tragschiene 35 mm nach DIN EN 50022 erfolgen. Hinweise Die Herstellerdatenbank von Busch-Jaeger wird laufend ergänzt. Sie enthält die neuesten Applikationen. Die dazugehörigen Beschreibungen entnehmen Sie dem ®... - Seite 4 Fig. 1 / Geräteabbildung 1: Schildträger 2: Programmier-LED 3: Programmiertaste (für Eingabe der phys. Adresse) 4: Anschlußstecker für Busklemmblock 6183...
- Seite 5 Fig. 2 / Anschlußbild...
-
Seite 6: Produktbeschreibung
Produktbeschreibung Das Logikmodul 6198/10 kann mit den Applikationen "Logik" oder "Druckmanager" betrieben werden. Bei der Inbetriebnahme bietet die EIBA Tool Software ETS2 eine komfortable, graphische Bedienungsoberfläche. Bei der Applikation "Logik" können mit der ETS2 bis zu 200 EIB-Objekte und bis zu 50 Logik-Gatter dargestellt und bear- beitet werden. -
Seite 7: Technische Daten
Technische Daten ® Stromversorgung über Busch-Installationsbus Anschlüsse 1 Busanschluß über Busklemmblock 6183 (im Lieferumfang enthalten) Betriebstemperatur - 5 ..+ 45 °C Schutzart IP 20 (nach DIN EN 60 529) Schutzklasse II (nach DIN EN 60 335 im eingebauten Zustand) Maße (H x B x T) 90 x 36 x 64 mm... -
Seite 8: Montage
Montage Das Gerät 6198/10 ist zum Einbau in einem Verteiler vor- gesehen. Es besitzt eine Schnellbefestigung für die Trag- schiene 35 mm nach DIN EN 50022. Eine Montage ist auch bei aufgeklebter EIB-Datenschiene (für andere EIB- Geräte) möglich. Freiliegende Teile der Datenschiene sind dann abzudecken. -
Seite 9: Inbetriebnahme
Inbetriebnahme Schließen Sie einen PC mit installierter EIBA Tool Software (ETS2) über eine EIB-RS 232 Schnittstelle (Art.-Nr. 6186 oder 6133) an die EIB-Buslinie an. Physikalische Adresse vergeben – Drücken Sie die Programmiertaste (Fig.1, Pos.2) am Ge- rät; die rote Programmier-LED (Fig.1, Pos.3) leuchtet. –...
