Aktivierung Zusatzgerät

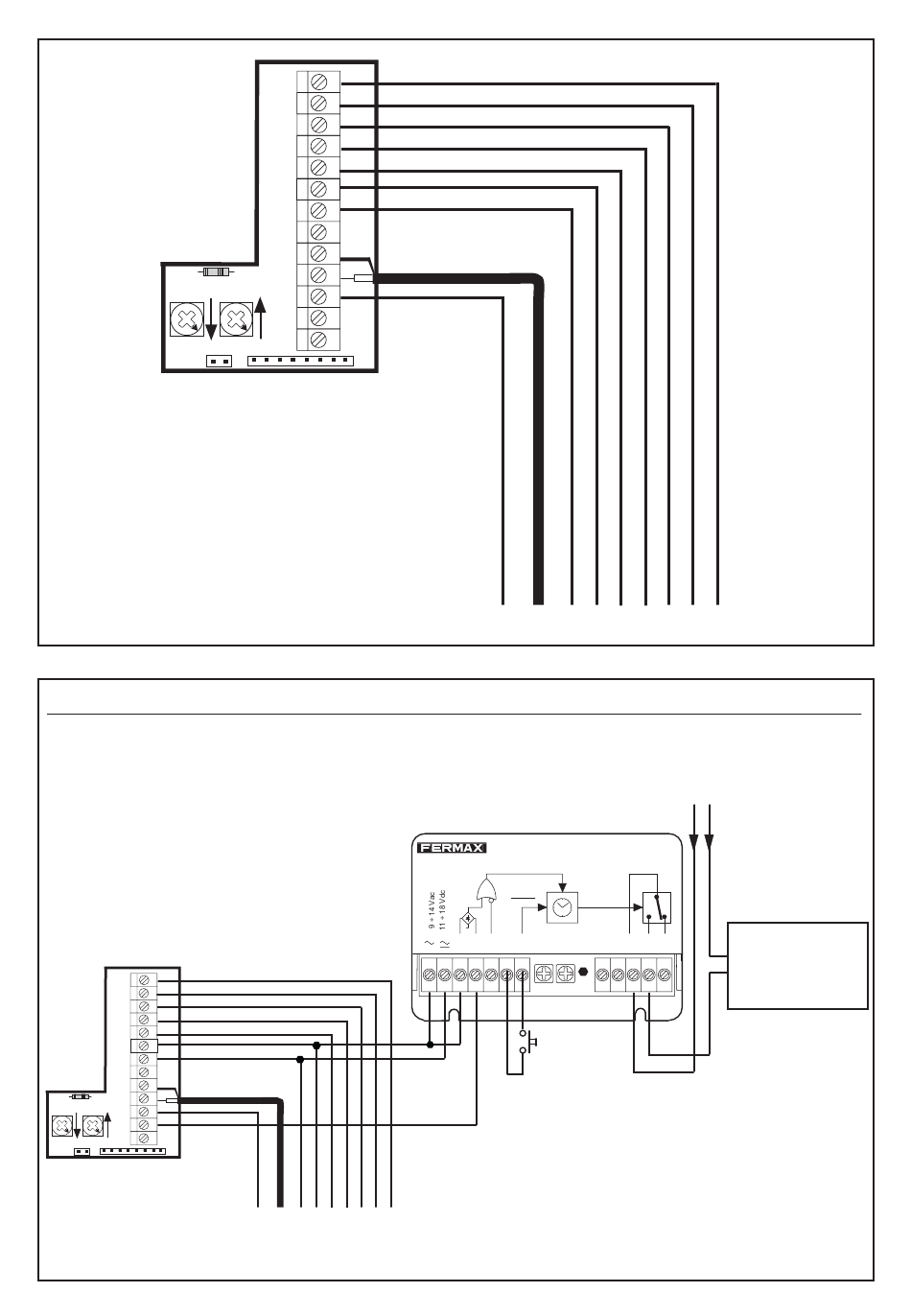

Der Zeitschalter (Ref. 29001) wird für die Aktivierung eines externen Gerätes oder zur
Steuerung der Türöffnung einer zweiten Tür verwendet und durch Drücken der Taste «F1»
am Monitor betätigt..
Mit einem anderen Zeitschalter kann auch die Taste F2 durch Verwendung der Anschlussklemme
F2 belegt werden.
1
2
3
4
6
+
-
V
M
V
P2
P6
Ct
F1
F2
T A
Pag 28
1
2
3
4
6
+
-
V
M
V
P6
Ct
F1
F2
REF. 29001
-
Ct COAX
+
2
1
6 4
3
-
+
Ct COAX
TEMPORIZADOR
TIMER
SET
RESET
TIME
-
- Ab
I1
I2 S
R
MIN. SEC.
ON
DL1
P1 P2
RESET
F2
F1
F1, F2: Zusatzfunktionen (Negativausgang «-»).
Maximalstrom an den Tasten F1, F2: 50 mA bei 12 VDC.
1
2
6 4
3
Vac
Wechselstrombetrie-
C No Nc
bener und durch
Zeitschaltung
gesteuerter
Schaltkreis
