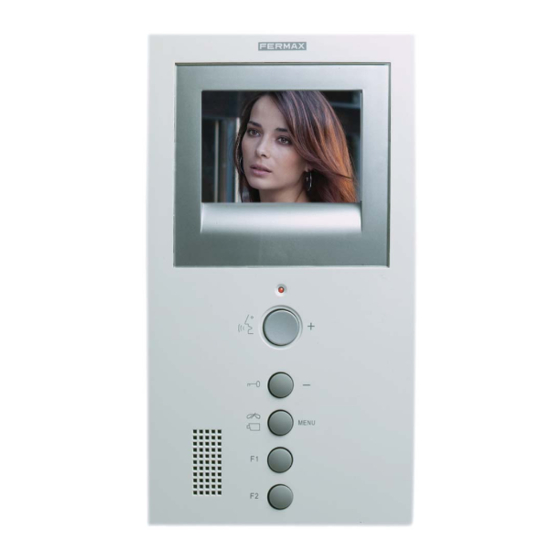

Fermax LOFT COMPACT 4+N Installations- Und Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Fermax Anleitungen
  4. Monitore
  5. MEMORY 4+N COLOR LOFT COMPACT
  6. Installations- und benutzerhandbuch

Fermax LOFT COMPACT 4+N Installations- Und Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für LOFT COMPACT 4+N:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 24
MONITOR LOFT COMPACT COLOR
LOFT COMPACT COLOUR MONITOR
MONITEUR LOFT COMPACT COULEUR
COLOR
LOFT COMPACT MONITOR
MONITOR LOFT COMPACT COLOR
ЦВЕТНОЙ МОНИТОР LOFT COMPACT
MANUAL DE INSTALADOR Y USUARIO
MANUEL D´INSTALLATION ET UTILISATION
INSTALLATIONS-UND BENUTZERHANDBUCH
MANUAL DO INSTALADOR E USUÁRIO
РУКОВОДСТВО ПО УСТАНОВКЕ И ПОЛЬЗОВАТЕЛЯ
4+n System
USER& INSTALLER'S MANUAL
E S PA Ñ O L
E N G L I S H
F R A N Ç A I S
D E U T S C H
P O R T U G Û E S
РУ С С К И Й
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fermax LOFT COMPACT 4+N

Inhaltszusammenfassung für Fermax LOFT COMPACT 4+N

  • Seite 1 4+n System MONITOR LOFT COMPACT COLOR LOFT COMPACT COLOUR MONITOR MONITEUR LOFT COMPACT COULEUR COLOR LOFT COMPACT MONITOR MONITOR LOFT COMPACT COLOR ЦВЕТНОЙ МОНИТОР LOFT COMPACT E S PA Ñ O L MANUAL DE INSTALADOR Y USUARIO E N G L I S H USER&...
  • Seite 2 LOFT COMPACT COLOR 4+N LOFT COMPACT 4+N COLOUR LOFT COMPACT 4+N COULEUR LOFT COMPACT COLOR 4+N LOFT COMPACT COLOR 4+N LOFT COMPACT ЦВЕТНОЙ 4+N Cod. 97363c V07_10 Pag 2...
  • Seite 3 Fermax electrónica desarrolla y fabrica equipos de prestigio que cumplen los más altos estándares de diseño y tecnología. Su monitor de videoportero FERMAX le permitirá comunicarse con la placa de calle, ver la persona que le está llamando y abrirle la puerta de entrada si así lo desea.
  • Seite 4 Pag 4...

  • Seite 5: Inhaltsverzeichnis

    INDICE - INDEX - SOMMAIRE INHALT - INDICE - СОДЕРЖАНИЕ LOFT COMPACT ......................6 Funcionamiento ....................6 Ajustes del Monitor ..................7 Instalación y Conexionado ................8 Características Técnicas ................11 LOFT COMPACT ......................12 Operation ......................12 Monitor settings ....................13 Installation and Connections .................

  • Seite 24: Loft Compact

    LOFT COMPACT 4+N HINWEIS: Der Bildschirm des Monitors schaltet sich ein, nachdem Gespräch über die Türstation beendet worden ist. TASTEN Taste Audioaktivierung und Eigenstart · Bei eingehendem Anruf Taste drücken, um mit dem Besucher zu sprechen. Der Audiokanal wird in Richtung Türstation und Wohnung freigegeben und auf Freisprechbetrieb geschaltet.

  • Seite 25: Monitoreinstellungen

    MONITOREINSTELLUNGEN Zur Einstellung der unterschiedlichen Monitorparameter ist es notwendig, den Konfigurationsmodus aufzurufen. Um in den Konfigurationsmodus zu gelangen, drücken Sie 5 Sekunden lang die Taste " ". Die LED blinkt ein Mal pro Sekunde und es wird ein Bestätigungston ausgegeben. Lautstärkeregelung "+"...

  • Seite 26: Installation Und Verkabelung

    INSTALLATION UND VERKABELUNG Installation Demontage 90º Monitoranschluss Eigenschaften: Das Anschlussmodul des Monitors ist mit zwei Drehreglern zur Audioeinstellung der Anlage ausgestattet. Betrieb: Standardmäßig ist sind die Drehregler auf maximale Lautstärke eingestellt, sowohl für den Empfang an den Türstationen als auch in den Wohnungen (Drehregler im Uhrzeigersinn auf Maximallautstärke gedreht).
  • Seite 27 Verkabelung DISTRIBUIDOR VIDEO 2 SALIDAS REF.2448 2 OUTPUTS VIDEO DISTRIBUTOR CT COAX 1,2,3,6: Gemeinsame Audiokabel Ct: Aktivierung Kamera (10 VDC) 4: Rufdraht A, +: Anruferweiterungsmodul +, -: Stromversorgung (18 VDC) T, - : Ruftaste Wohnungstür. V: Kern (Koaxial - Video) F1, F2: Zusatzfunktionen (Negativausgang «-»).

  • Seite 28: Aktivierung Zusatzgerät

    Ct COAX Aktivierung Zusatzgerät Der Zeitschalter (Ref. 29001) wird für die Aktivierung eines externen Gerätes oder zur Steuerung der Türöffnung einer zweiten Tür verwendet und durch Drücken der Taste «F1» am Monitor betätigt.. Mit einem anderen Zeitschalter kann auch die Taste F2 durch Verwendung der Anschlussklemme F2 belegt werden.

  • Seite 29: Technische Eigenschaften

    TECHNISCHE EIGENSCHAFTEN 18 Vdc Stromversorgung 30 mA Stromverbrauch im Bereitschaftsmodus bei Anruf 400 mA bei Videoübertragung 330 mA bei Audio- und Videoübertragung 400 mA [5 , +40 °C] - [41, +104 ºF] Betriebstemperatur [0 - 90%] Relative Luftfeuchtigkeit 3,5” Auflösung: Horizontal: 480 Bildpunkte - Vertikal: 234 Bildpunkte Gemischtes Signal 1 Vpp 75 Ω, 7 MHz Videosignal:...
