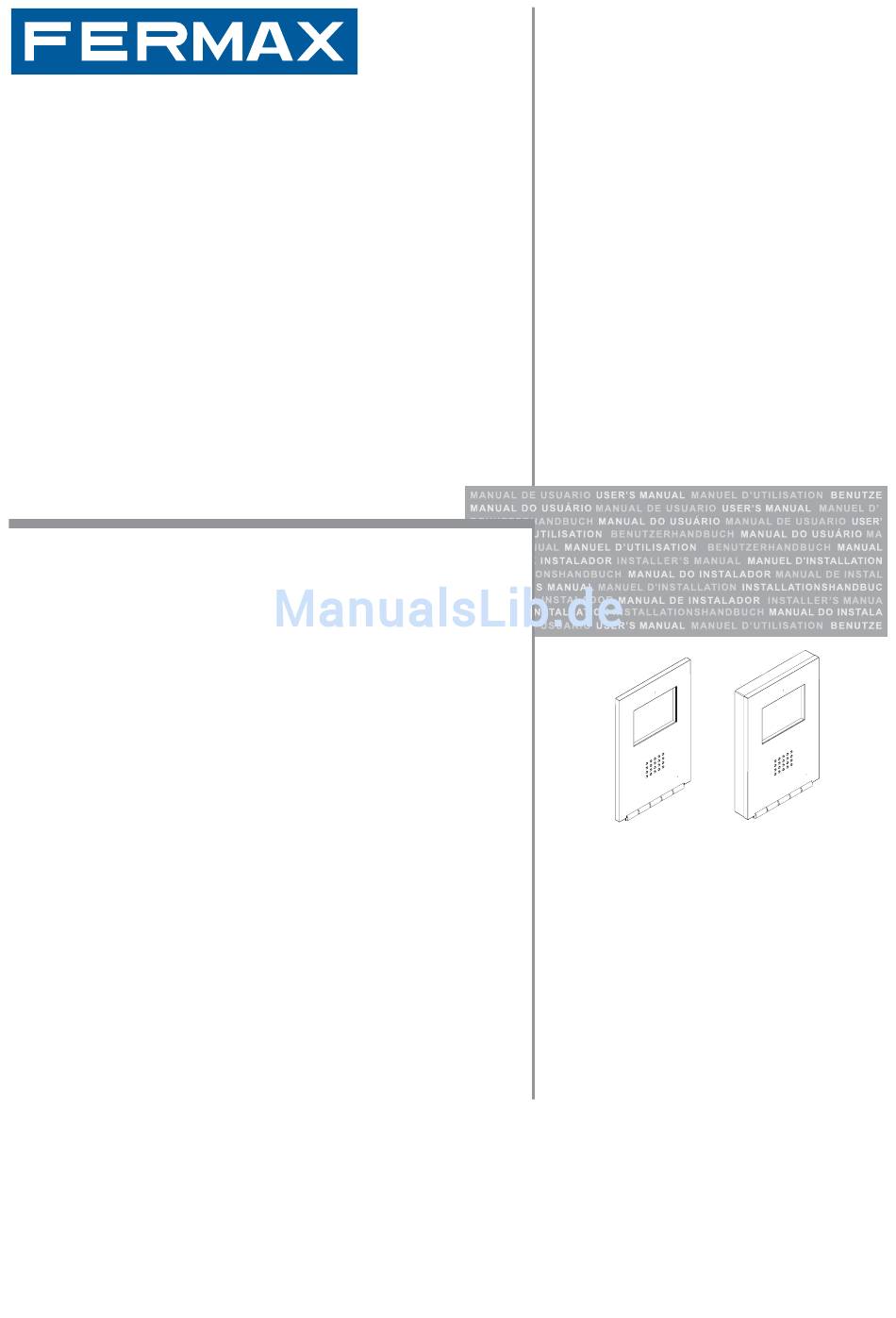

  • Seite 1 MONITEUR iLOFT VDS AVEC MENU OSD VDS iLOFT MONITOR OSD AUSWAHLMENÜ MANUEL D´INSTALLATION ET UTILISATION FRANÇAIS INSTALLATIONS- und BENUTZERHANDBUCH DEUTSCH...
  • Seite 2 Fermax Electrónica développe et fabrique des équipements de prestige qui répondent aux normes de design et technologie les plus développées. Votre moniteur pour portier vidéo FERMAX vous permettra de communiquer avec la platine de rue, voir la personne qui vous appelle et ouvrir la porte d’entrée, si vous le souhaitez.

  • Seite 3: Inhaltsverzeichnis

    VDS iLoft VDS SOMMAIRE - INDEX MONITEUR iLOFT ..................... 4 Installation moniteur ................4 Fonctions disponibles ................5 Connexions ..................... 6 Programmation du moniteur ..............7 - Option 1 : à partir de la platine + moniteur ........7 - Option 2 : à...

  • Seite 4: Fmoniteur Iloft

    - Ce moniteur peut être installé dans un boîtier universel. 131mm 14mm - Prof. * : la profondeur du moniteur est prise en compte avec le boîtier Fermax. (*) Retirer l’étiquette électrostatique de protection Installation avec BOÎTIER FERMAX (*) Retirer l’étiquette électrostatique de protection Installation avec BOÎTIER UNIVERSEL...

  • Seite 5: Fonctions Disponibles

    131mm 34,3mm (*) Retirer l’étiquette électrostatique de protection Fonctions disponibles • La liste suivante résume les fonctions disponibles avec le moniteur iLoft VDS : - Ouverture de la porte par commande - Appel au concierge - Réglage du volume d’appel - Déconnexion de l’appel (ne pas déranger)

  • Seite 6: Connexions

    VDS iLoft VDS Connexions • • Bornes vidéo (câble coaxial). Bornes de raccordement : V : conducteur intérieur +, - : alimentation (18 Vcc) M : conducteur extérieur (maille) L : bus de données Ct : activation caméra vidéo (11 Vcc) F1, F2 : fonctions supplémentaires.

  • Seite 7: Programmation Du Moniteur

    VDS iLoft VDS PROGRAMMATION DU MONITEUR iLOFT Le moniteur ne fonctionnera pas tant qu’il n’aura pas été programmé. Option 1 : à partir de la platine + moniteur 2 s. < 2 min 30 s. 1º. Le moniteur étant connecté, appuyez sur le bouton de programmation pendant 2 se- condes «...
  • Seite 8 VDS iLoft VDS 2º. Lorsque vous vous trouvez dans le menu Utilisateur, entrez dans le menu ADMINISTRA- TEUR (en appuyant simultanément sur les touches F1+F2 pendant 5 secondes). Une fois dans le menu ADMINISTRATEUR, sélectionnez la première option. sélectionner la première option Menu Administrateur Les icônes qui apparaissent à...

  • Seite 9: Programmation : Menu Administrateur

    VDS iLoft VDS PROGRAMMATION : menu ADMINISTRATEUR Accéder au menu Administrateur 1º. Entrer dans le menu Utilisateur. Appuyez sur « Menu » pendant 1 seconde. Menu Utilisateur Touche de confi rmation Touches de déplacement à ¸ travers les menus MENU 1"...

  • Seite 10: Ouverture Automatique (Doormatic)

    VDS iLoft VDS Ouverture automatique (Doormatic) La fonction d’ouverture automatique est désactivée par défaut (non disponible pour l’utilisateur) et doit être activée par l’installateur à partir du menu administrateur, si vous le souhaitez, en accédant à l’option appropriée. En sélectionnant cette option, vous accéderez au sous-menu qui permet d’activer ou de désactiver le mode doormatic.

  • Seite 11: Confi Guration Du Mode De Communication

    VDS iLoft VDS Confi guration du mode de communication Dans le menu de communication, vous pouvez choisir entre les modes Simplex et mains libres. Le mode mains libres est sélectionné par défaut. Mode Simplex : appuyez sur le bouton d’activation du son pour parler et relâchez-le pour écouter, bouton...

  • Seite 12: Fonction Auxiliaire F2

    - sonnerie sélectionnée pour la platine principale Ding Dong Dang - sonnerie sélectionnée pour la platine secondaire. Les deux tonalités d’appel Fermax - sonnerie sélectionnée pour la sonnette de la porte Ding Dong - volume de la tonalité d’appel. Volume d’appel moyen - volume de communication.

  • Seite 13: Réglages : Image Et Son

    VDS iLoft VDS RÉGLAGES : image et son Réglage image : luminosité - contraste - couleur Le moniteur permet de régler la luminosité, le contraste et la couleur même si on a reçu un appel et que l’allumage automatique a eu lieu, dans la mesure où l’on n’a pas commencé la conversation.

  • Seite 14: Son

    VDS iLoft VDS Et si vous appuyez sur la touche MENU, le menu contextuel disparaît et les paramètres vidéo sont réglés en fonction des niveaux établis. Réglage son Lorsque le canal audio est ouvert, il est possible de régler le son montant au moyen d’un menu contextuel qui s’affi...
  • Seite 15 VDS iLoft VDS Section II : manuel d’utilisation Félicitations ! Vous venez d’acquérir un véritable produit de qualité. Le moniteur pour portier vidéo iLoft IP (fonction mains libres et avec écran couleur) permet de communiquer avec la platine de rue, de voir le visiteur et d’ouvrir la porte si besoin.

  • Seite 16: Programmation : Menu Utilisateur

    VDS iLoft VDS PROGRAMMATION : menu UTILISATEUR Accéder au menu Utilisateur 1º. Pour entrer dans le menu Utilisateur, appuyez sur « Menu » pendant 1 seconde. Menu Utilisateur Touche de confi rmation Touches de déplacement à ¸ MENU 1"...

  • Seite 17: Platine Secondaire

    VDS iLoft VDS 2. Platine secondaire ... . 3. Sonnette de la porte Le moniteur dispose de deux bornes (-, T) pour connecter le bouton-poussoir externe de sorte que, lorsqu’il y a un court-circuit entre les deux, une tonalité d’appel déterminée sera émise.
  • Seite 18 VDS iLoft VDS Menu Utilisateur : fonction Menu Utilisateur : fonction Door- Doormatic NON ACTIVÉE par matic ACTIVÉE par l’installateur l’installateur En sélectionnant cette option, vous accéderez au sous-menu qui permet d’activer ou de désactiver le mode doormatic. L’utilisateur pourra activer/désactiver le mode doormatic en sélectionnant l’option doormatic puis en appuyant...

  • Seite 19: Moniteur Iloft

    VDS iLoft VDS MONITEUR iLOFT Boutons Boutons Bouton pour l’activation du son, pour raccrocher et pour les réglages de la confi guration (menu) · Lors d’un appel entrant, vous disposez de 30 s. pour répondre avant que l’appareil ne se remette en mode veille.

  • Seite 20: Fonctionnement

    VDS iLoft VDS Bouton-poussoir de la gâche électrique / appel au concierge. · Lors d’une communication avec la platine de rue, la gâche électrique est activée en appuyant sur ce bouton. · Lorsque le moniteur est en veille, en appuyant sur ce bouton, un appel à destination du concierge est effectué...
  • Seite 21 VDS iLoft VDS Prendre un appel : Mode mains libres : En appuyant sur le bouton-poussoir d’appel sur la platine de rue, il se produit une tonalité d’appel aussi bien au niveau de la platine de rue que du moniteur ; l’écran s’allume.

  • Seite 22: Maintenance (Nettoyage)

    VDS iLoft VDS Guide rapide : signalisation DEL STATUT DEL bleue DEL verte DEL rouge Non programmé Etat de veille Avec appel Son mains libres Son descendant (mode simplex) Son montant (mode simplex) Ne pas déranger Doormatic Ne pas déranger + Doormatic STATUT DEL allumée...

  • Seite 23: Caractéristiques Techniques

    VDS iLoft VDS CARACTERISTIQUES TECHNIQUES Alimentation 18 Vdc Consommation 26 mA repos 160 mA video 250 mA audio + video Température de fonctionnement [-5, +40 °C] Humidité [5,95%] Menu OSD Résolution Hor.: 480 Line TV TFT 3.5” Ver.: 234 Line TV Signal vidéo...
  • Seite 24 VDS iLoft VDS Page 24...
  • Seite 25 VDS iLoft VDS DEUTSCH Page 25...
  • Seite 26 VDS iLoft VDS Wir beglückwünschen Sie zum KAUF dieses Qualitätsprodukts! Fermax entwickelt und fabriziert hochwertige Anlagen, die den höchsten Technologie- und Designstandards entsprechen. Der Monitor der Videotürsprechanlage von FERMAX ermöglicht Ihnen eine Sprechverbindung mit der Türstation herzustellen, die Person, mit der Sie sprechen auf dem Bildschirm zu betrachten und bei Bedarf die Tür zu öffnen.
  • Seite 27 VDS iLoft VDS INHALTSVERZEICHNIS MONITOR iLOFT ....................4 Installation des Monitors ................4 Verfügbare Funktionen ................5 Verkabelung .................... 6 Programmierung des Monitors ..............7 - Option 1: Über Türstation + Monitor ..........7 - Option 2: Über Monitor ..............7 Programmierung: Menü...

  • Seite 28: Dmonitor Iloft

    XXmm - Dieser Monitor kann in einem Universal-Einbaukasten MENU installiert werden. 131mm 14mm - Tiefe*: Die Tiefe des Monitors ist auf den Fermax- Einbaukasten abgestimmt. (*) Elektromagnetischen Schutzaufkleber entfernen Installation des FERMAX-EINBAUKASTENS (*) Elektromagnetischen Schutzaufkleber entfernen Installation des UNIVERSAL-EINBAUKASTENS DEUTSCH...

  • Seite 29: Installation Des Aufputzkastens

    VDS iLoft VDS INSTALLATION DES AUFPUTZKASTENS Monitorabmessungen (Höhe x Breite x Tiefe) 197 x 131 x 34,3 mm / 7,7” x 5,1” x 1,3” Abmessungen Monitor Modell Pure (Höhe x Breite x Tiefe): 197 x 131 x 33,3 mm / 7,7” x 5,1” x 1,3”...

  • Seite 30: Verkabelung

    VDS iLoft VDS Verkabelung • • Video-Klemmen (Koaxial) Anschlussklemmen: V: Kern +, -: Stromversorgung (18 VDC) M: Schirm L: Daten-Bus Ct: Kameraaktivierung (11 VDC) F1, F2: Zusatzfunktionen. Siehe Kapitel Programmierung T, -: Anschluss Ruftaste Wohnungstür (P1) A, -: Anschluss Anruferweiterungsmodul, Ref. 2040, Licht- und Klingelauslöser, Ref.

  • Seite 31: Programmierung Des Monitors

    VDS iLoft VDS iLOFT MONITORPROGRAMMIERUNG Der Monitor ist ohne vorherige Programmierung nicht betriebsbereit! Option 1: Über Türstation + Monitor 2 Sek. < 2 Min. 30 Sek. 1. Bei eingeschaltetem Monitor 2 Sekunden lang die Programmiertaste «PROG » drücken (Zugang zur Taste durch Anheben der Frontblende). Der Vorgang wird durch einen Signalton bestätigt.
  • Seite 32 VDS iLoft VDS 2. Durch gleichzeitiges Drücken der Funktionstasten F1 und F2 während 5 Sekunden, gelangt man vom Benutzermenü ins Menü SYSTEMVERWALTUNG. Im Menü SYSTEMVERWAL- TUNG die erste Option auswählen. Die erste Option auswählen Menü Systemverwaltung Die angezeigten Symbole auf dem Bildschirm, werden durch Drücken der entsprechenden...

  • Seite 33: Enter-Taste

    VDS iLoft VDS PROGRAMMIERUNG: Menü SYSTEMVERWALTUNG Zugriff auf das Menü Systemverwaltung 1. Benutzermenü aufrufen. 1 Sekunde lang «Menü» drücken. Benutzermenü ENTER-Taste Pfeiltasten Menüführung ¸ MENU 1" Taste Programmiermodus verlassen Taste Abbrechen 2. Durch gleichzeitiges Drücken der Funktionstasten F1 und F2 während 5 Sekunden, gelangt man vom Benutzermenü...

  • Seite 34: Automatische Türöffnung (Doormatic)

    VDS iLoft VDS Automatische Türöffnung (Doormatic) Die Funktion Automatische Türöffnung ist standardmäßig deaktiviert (nicht verfügbar für den Benutzer) und muss bei Bedarf durch den Installateur über das Menü Systemverwaltung und die entsprechende Option aktiviert werden. Beim Aufrufen dieser Option öffnet sich ein Untermenü, in dem der Modus Doormatic aktiviert oder deaktiviert werden kann.

  • Seite 35: Konfi Guration Des Sprechmodus

    VDS iLoft VDS Konfi guration Sprechmodus Im Menü Sprechen kann zwischen den Modi Simplex und Freisprechbetrieb ausgewählt werden. Standardmäßig ist der Freisprechbetrieb aktiviert. Simplex-Modus: Audiotaste drücken, um zu sprechen und loslassen um zu hören (Taste «MENÜ»). Der Simplex-Modus kann...

  • Seite 36: Hilfsfunktion F2

    Die Nullstellung ändert die programmierte Nummer der Sprechstelle nicht. Die geänderten Parameter sind folgende: - Klingelmelodie für die Haupttürstation: Ding-Dong- Dang. - Klingelmelodie für die Nebentürstation: Fermax- Doppelton. - Klingelmelodie für Haustür: Ding-Dong. - Anrufl autstärke: Durchschnittliche Anrufl autstärke. - Sprechlautstärke: Durchschnittliche Sprechlaut- stärke.

  • Seite 37: Einstellungen: Video Und Audio

    VDS iLoft VDS EINSTELLUNGEN: Video und Audio Videoeinstellungen: Helligkeit - Kontrast - Farbe Der Monitor ermöglicht die Vornahme der Helligkeits-, Kontrast- und Farbeinstellungen während ein Anruf entgegen genommen wird oder eine Selbsteinschaltung erfolgt und das Gespräch noch nicht im Gange ist. Dazu einfach 5 Sekunden lang die Taste «MENÜ» drücken, um das Kontextmenü...

  • Seite 38: Audio

    VDS iLoft VDS Durch Drücken der Taste MENÜ wird das Kontextmenü ausgeblendet und die Videoeinstellungen werden so übernommen. Audioeinstellungen Solange der Audiokanal geöffnet ist, kann die Lautstärke in Richtung Sprechstelle jederzeit mit Hilfe des eingeblendeten Kontextmenüs angepasst werden. Im: - Sprechmodus «Freisprechbetrieb»...
  • Seite 39 VDS iLoft VDS Teil II - Bedienungsanleitung Wir beglückwünschen Sie zum KAUF dieses Qualitätsprodukts! Der Farbmonitor der Videotürsprechanlage iLoft mit Freisprechbetrieb ermöglicht Ihnen mit der Türstation zu kommunizieren, die Person, die anruft auf dem Monitor zu betrachten und bei Bedarf die Tür zu öffnen.

  • Seite 40: Programmierung: Benutzermenü

    VDS iLoft VDS PROGRAMMIERUNG: BENUTZERMENÜ Zugang ins Benutzermenü 1. Um ins Benutzermenü zu gelangen die Taste «Menü» 1 Sekunde lang gedrückt halten. Benutzermenü ENTER-Taste Pfeiltasten Menüführung ¸ MENU 1" Taste Programmiermodus verlassen Taste Abbrechen Melodieauswahl Im Benutzermenü kann man über den eine individuelle Klingelmelodie auswählen für:...

  • Seite 41: Nebentürstation

    VDS iLoft VDS 2. Nebentürstation ... . 3. Türklingel Der Monitor verfügt über zwei Klemmen (-,T), die dazu dienen eine externe Taste anzuschließen. Wird die Verbindung zwischen den Klemmen kurzgeschlossen erfolgt ein Klingelton.
  • Seite 42 VDS iLoft VDS Automatische Türöffnung (Doormatic) Bei aktiviertem Modus «Automatische Türöffnung» wird der Türöffner ausgelöst, wenn ein Anruf über die Türstation eingeht. Die Funktion Automatische Türöffnung ist standardmäßig deaktiviert (nicht verfügbar für den Benutzer). Damit der Benutzer sie aktivieren kann, muss sie zuerst vom Installateur freigeschaltet werden.

  • Seite 43: Monitor Iloft

    VDS iLoft VDS MONITOR iLOFT Tasten Tasten Taste Audioaktivierung, Aufhängen und Einstellungen (Menü) · Beim Empfang eines Anrufs hat man 30 Sekunden Zeit zu antworten, bevor der Bereitschaftsmodus aktiviert wird. Während dieses Zeitraums schaltet sich die rote LED aus, da ein Anruf eingeht, der durch Drücken dieser Taste angenommen werden kann.

  • Seite 44: Funktionsweise

    VDS iLoft VDS Türöffnungstaste / Portierruf · Während eines Gesprächs mit der Haupttürstation kann man durch Drücken dieser Taste den Türöffner auslösen. · Ist der Monitor im Bereitschaftsmodus, wird durch Drücken dieser Taste ein Anruf zur Portierzentrale hergestellt (falls eine Portierzentrale vorhanden ist).
  • Seite 45 VDS iLoft VDS Anrufannahme: Modus Freisprechbetrieb: Durch Drücken der Ruftaste erfolgt an der Türstation und am Monitor ein Rufton und der Bildschirm schaltet sich ein. Die Taste drücken, um mit dem Besucher zu sprechen. Dabei wird der Sprechkanal im Modus Freisprechbetrieb in Richtung Türstation und Sprechstelle aktiviert.

  • Seite 46: Zustandsanzeige

    VDS iLoft VDS Schnellanleitung: LED-Anzeige ZUSTANDSANZEIGE blaue LED grüne LED rote LED Nicht programmiert Bereitschaftsmodus Anruf/Läuten Freisprechbetrieb Audio in Richtung Türstation (Simplex-Modus) Audio in Richtung Sprechstelle (Simplex-Modus) Nicht stören Doormatic Nicht stören + Doormatic ZUSTANDSANZEIGE LED ein Sehr langsames Blinken (0,1’’ ON - 5’’ OFF) Langsames Blinken (1’’...

  • Seite 47: Technische Eigenschaften

    VDS iLoft VDS TECHNISCHE EIGENSCHAFTEN 18 Vdc Stromversorgung Stromverbrauch Bereitschaftsmodus 26 mA video 160 mA audio + video 250 mA Betriebstemperatur [-5, +40 °C] relative Luftfeuchtigkeit [5,95%] OSD Auswahlmenü Résolution Aufl ösung Hor.: 480 Line TV TFT 3.5” Ver.: 234 Line TV Videosignal Zusammengesetztes Signal 1 Vpp 75 Ω, 7 Mhz.
  • Seite 48 éditions suivantes. Technische Veröffentlichung zu Informationszwecken; Herausgeber: FERMAX ELECTRONICA. FERMAX ELECTRONICA, behält sich das Recht vor, den Inhalt dieses Dokuments sowie die technischen Eigenschaften der erwähnten Produkte ohne vorherige Ankündigung zu ändern, um dadurch den ständigen Weiterentwicklungen und den damit in Verbindung stehenden Verbesserun-...
