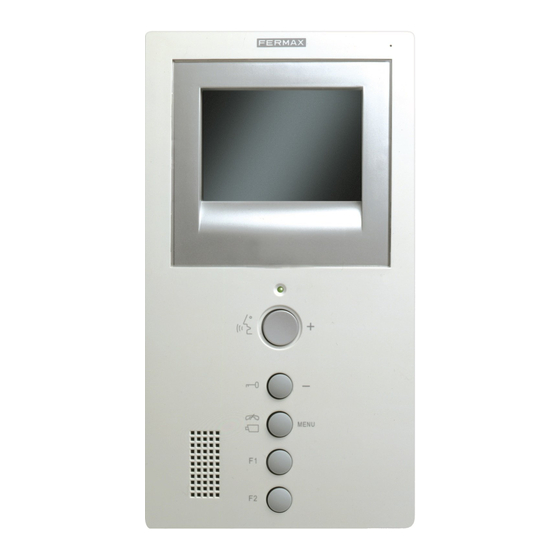

Fermax MEMORY 4+N COLOR LOFT COMPACT Handbuch
Monitor
Vorschau ausblenden
Andere Handbücher für MEMORY 4+N COLOR LOFT COMPACT:
- Installations- und benutzerhandbuch (42 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für Fermax MEMORY 4+N COLOR LOFT COMPACT
Inhaltszusammenfassung für Fermax MEMORY 4+N COLOR LOFT COMPACT
- Seite 1 MONITOR LOFT COMPACT COLOR 4+N MEMORY MEMORY 4+N LOFT COMPACT COLOUR MONITOR MONITEUR LOFT COMPACT 4+N COULEUR MEMORY MEMORY 4+N COLOR LOFT COMPACT MONITOR MONITOR LOFT COMPACT COLOR 4+N MEMORY...
- Seite 2 MONITOR LOFT COMPACT COLOR 4+N MEMORY MEMORY 4+N LOFT COMPACT COLOUR MONITOR MONITEUR LOFT COMPACT 4+N COULEUR MEMORY MEMORY 4+N COLOR LOFT COMPACT MONITOR MONITOR LOFT COMPACT COLOR 4+N MEMORY Cod. 97466 V07_11 Pag 2...
- Seite 3 Fermax electrónica desarrolla y fabrica equipos de prestigio que cumplen los más altos estándares de diseño y tecnología. Su monitor de videoportero FERMAX le permitirá comunicarse con la placa de calle, ver la persona que le está llamando y abrirle la puerta de entrada si así lo desea.
-
Seite 4: Loft Compact
Pag 4... -
Seite 5: Inhaltsverzeichnis
INDICE - INDEX - SOMMAIRE INHALT - INDICE LOFT COMPACT ......................4 Funcionamiento ....................4 Ajustes del Monitor ..................5 Instalación y Conexionado ................6 Características Técnicas ................6 Programación del monitor ................7 Funciones de memoria ................... 10 LOFT COMPACT ......................18 Operation ...................... - Seite 17 Pag 17...
- Seite 29 Pag 29...
- Seite 41 Pag 41...
-
Seite 42: Funktionsweise
MEMORY LOFT HINWEIS: Der Bildschirm des Monitors schaltet sich ein, nachdem Gespräch über die Türstation beendet TASTEN worden ist. Taste Audioaktivierung und Eigenstart. · Drücken Sie beim Empfang eines Anrufs auf die Taste um die Sprechfunktion zu aktivieren. Der Audiokanal wird in Richtung Türstation und Wohnung geöffnet und auf Freisprechbetrieb geschaltet. -
Seite 43: Monitoreinstellungen
MONITOREINSTELLUNGEN Zur Einstellung der unterschiedlichen Monitorparameter ist es notwendig, den Konfigurationsmodus aufzurufen. Um in den Konfigurationsmodus zu gelangen, drücken Sie zwei Sekunden lang die Taste " ". Die LED blinkt ein Mal pro Sekunde und es wird ein Bestätigungston ausgegeben. Lautstärkeregelung "+"... -
Seite 44: Installation Und Verkabelung
INSTALLATION UND VERKABELUNG Installation Demontage 90º Verkabelung DISTRIBUIDOR VIDEO 2 SALIDAS REF.2448 2 OUTPUTS VIDEO DISTRIBUTOR COAX 1,2,3,6: Gemeinsames Audiokabel. Ct: Aktivierung der Kamera (10 Vdc). 4: Rufkabel. T, -: Ruftaste Wohnungstür. +, - : Stromversorgung (18 Vdc). A, +: Anruferweiterungsmodul. V: Kern (Koaxial - video). -
Seite 45: Technische Eigenschaften
P1 (T, - ): Ruftaste Wohnungstür. A, +: Anruferweiterungsmodul. COAX TECHNISCHE EIGENSCHAFTEN Stromversorgung 18 Vdc Stromverbrauch im Bereitschaftsmodus 100 mA bei Audio- und Videoübertragung 300 mA [5 , +40 °C] - [41, +104 ºF] Betriebstemperatur [0 - 90%] Relative Luftfeuchtigkeit 3.5”... -
Seite 46: Speicherfunktionen
SPEICHERFUNKTIONEN Bildspeicherfunktion Wenn sich der Monitor Memory im «Bereitschaftsmodus» befindet, lässt er die automatische Speicherung der letzten 127 Bilder zu, die von der Kamera bei der Betätigung der Ruftaste aufgenommen wurden. Diese Bilder können später betrachtet werden, wobei Datum und Uhrzeit der Aufnahme eingeblendet werden. - Seite 47 Durch Drücken von scrollen Sie zu den nachfolgenden Optionen: BRIGHTNESS, CONTRAST, COLOR, EXIT, BRIGHTNESS, CONTRAST, COLOR... (gelber Text). MENU BRIGHTNESS DISPLAY CONTRAST TIME COLOR EXIT 23.01.2008 12:37 Wenn man zur Option (gelber Text) scrollt und REC drückt, wird diese ausgewählt (roter Text). MENU Druch Drücken von werden die Werte...
- Seite 48 Durch Drücken von scrollen Sie zu den nachfolgenden Optionen: BRIGHTNESS, CONTRAST, COLOR, EXIT, BRIGHTNESS, CONTRAST, COLOR... (gelber Text). Wenn man zur Option (gelber Text) scrollt und REC drückt, wird diese ausgewählt (roter Text). MENU MENU BRIGHTNESS BRIGHTNESS DISPLAY DISPLAY CONTRAST CONTRAST TIME TIME...
- Seite 49 Modus STUNDE Einstellung von Datum und Uhrzeit am Monitor. Wenn sich der Monitor im BEREITSCHAFTSMODUS befindet (Standby, Monitor aus) REC länger als 2 Sekunden drücken, um zum nächsten Programmfenster zu gelangen. drücken, um zwischen den Optionen hin- und herzuschalten. Scrollleiste: DISPLAY, TIME, EXIT, MENU DISPLAY, TIME...
- Seite 50 Wenn man zur Option (gelber Text) scrollt und REC drückt, wird diese ausgewählt (roter Text). MENU MENU DA Y DA Y DISPLAY DISPLAY MONTH 01 MONTH 01 YEAR YEAR HOUR 12 HOUR 12 TIME TIME MINUTE 37 MINUTE 37 EXIT 23.01.2008 12:37 EXIT...
-
Seite 51: Aufnahmemodus
AUFNAHMEMODUS Manuelle Speicherung von Bildern. Im Aufnahmemodus muss der Monitor eingeschaltet sein und ein Bild anzeigen (Anrufauslösung oder Aktivierung der Eigenstartfunktion). Bildaufnahme Anzahl aufgenommener Bilder 43/43 Anruf Drücken Sie diese 24/09/2008 12:37 Taste, um in den BEREITSCHAFTS- Uhrzeit Drücken Sie REC MODUS der Aufnahme weniger als 2 Sekunden,... -
Seite 52: Vollständige Löschung
Modus: Bild LÖSCHEN Bild löschen (Aufnahme). Im Modus Löschen, muss der Monitor eingeschaltet sein und ein Bild anzeigen. ZULETZT gespeichertes Bild Alle aufgenommenen Bilder Durch Drücken von , wird das vorige Bild angezeigt 35/43 43/43 24/09/2008 12:37 22/09/2008 10:11 Anzeigen des zuletzt gespeicherten Bildes Dürch das Drücken von Eigenstart... - Seite 53 Pag 53...
- Seite 65 Pag 65...
- Seite 66 Publicación técnica de caracter informativo editada por FERMAX ELECTRONICA S.A.E. FERMAX ELECTRONICA S.A.E., en su política de mejora constante, se reserva el derecho a modificar el contenido de este documento así como las características de los productos que en él se refieren en cualquier momento y sin previo aviso.
