M O N T A G E A N L E I T U N G
Artikel-Bezeichnung:
Bestellnummer:
SHARK TRC-20
860003
2-1 Komplettanlage
Ducati Multistrada
1200/1260/S
Lieferumfang
1x SHARK Endschalldämpfer mit Kat, Ø 100mm
1x SHARK Endschalldämpfer mit Kat, Ø 80mm
1x 2-2 Krümmer
1x Halter (C1601932)
1x Halter (C1601931)
1x Hitzeschutz Carbon (B0902325)
2x Krümmerschelle 52-55mm
1x Schraube M8x25mm
2x Schraube M8x20mm
2x Schraube M6x16mm
2x Schraube M5x10mm
1x Mutter M8
1x Distanz konisch 24mm AØ, 8mm IØ
2x Distanz 21x4mm
2x Zahnring 8mm IØ
2x Zahnring 6mm IØ
1x ES-Eliminator

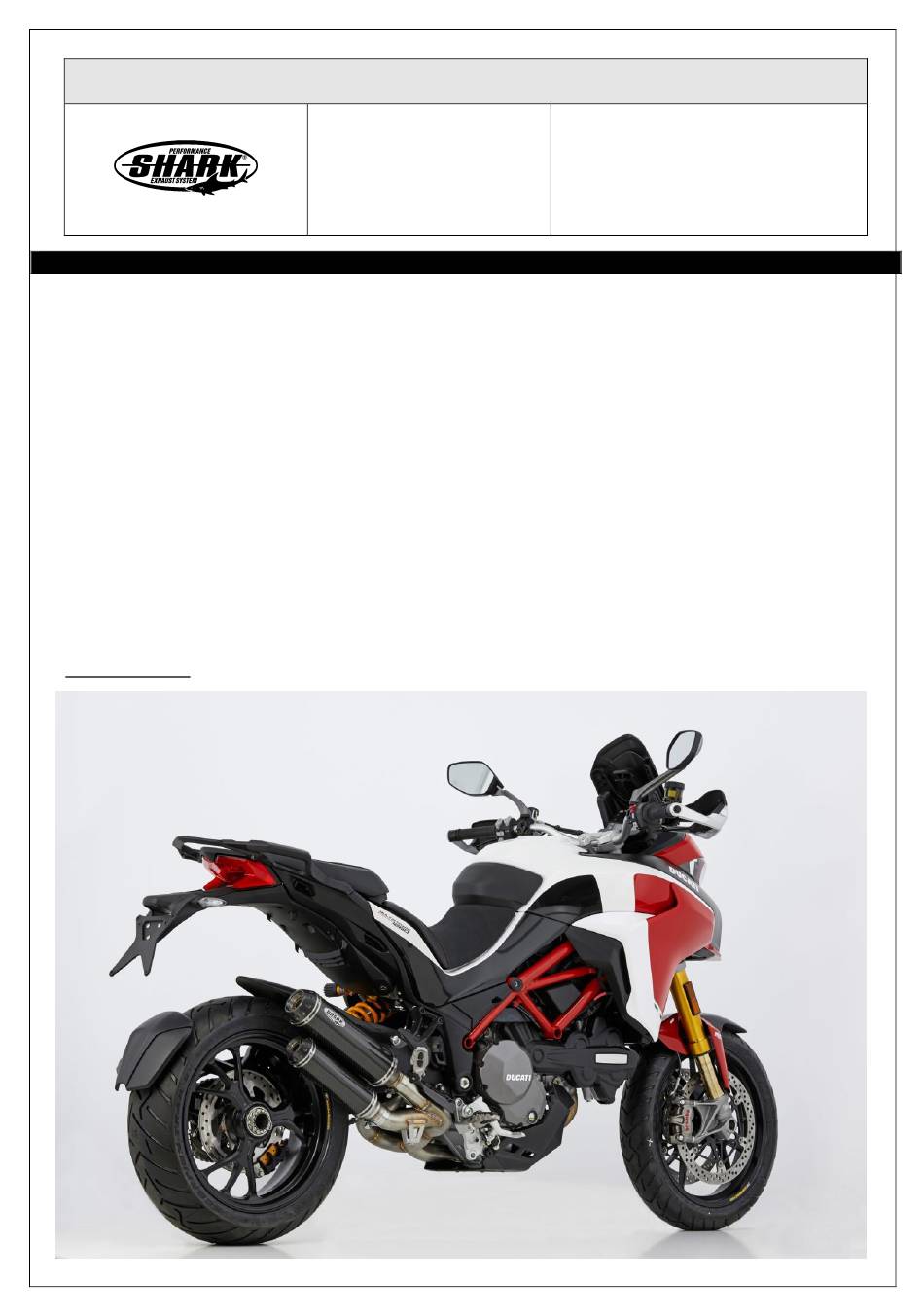

Anbaubeispiel:
SHARK TRC-20 an Multistrada 1260
Seite 1
Werbung
Verwandte Anleitungen für Shark TRC-20
Inhaltszusammenfassung für Shark TRC-20
- Seite 1 Bestellnummer: SHARK TRC-20 860003 2-1 Komplettanlage Ducati Multistrada 1200/1260/S Lieferumfang 1x SHARK Endschalldämpfer mit Kat, Ø 100mm 1x SHARK Endschalldämpfer mit Kat, Ø 80mm 1x 2-2 Krümmer 1x Halter (C1601932) 1x Halter (C1601931) 1x Hitzeschutz Carbon (B0902325) 2x Krümmerschelle 52-55mm...
- Seite 2 Demontage der Originalauspuffanlage 1. Achten Sie zuerst auf einen sicheren und stabilen Stand Ihres Motorrades, wir empfehlen für die Montagearbeiten das Motorrad mit einem Montageständer aufzubocken. 2. Demontieren Sie den Original-Endschalldämpfer 3. Lösen Sie die markierte Mutter und hängen Sie den Zug aus dem Stellmotor der Steuerwelle aus. Anschließend den Stellzug komplett aushängen und den Eliminator-Stecker nach Anleitung anschließen, um die Fehlermeldung zu vermeiden.
- Seite 3 Sammler nach unten abziehen. Montage SHARK 2-2 Krümmer 1. Führen Sie nun von unten den SHARK Krümmer wieder ein und schieben Sie diesen zuerst auf das vordere Original-Krümmerstück und anschließend auf das hintere Krümmerstück. Richten Sie dann die angeschweißten Haltelaschen an die am Rahmen verbliebenen Halter in Achter-Form aus,...
- Seite 4 Für den oberen Endschalldämpfer verwenden Sie hierzu die M8 x 20mm Schrauben + Zahnringe und für den unteren Endschalldämpfer die M6 x 16mm Schrauben und Zahnringe. 2. Schieben Sie dann die Endschalldämpfer auf den SHARK Krümmer und verschrauben Sie den Endschalldämpfer-Halter am zuvor montieren SHARK Halter hinter der Soziuraste und ziehen Sie die Krümmerschellen der beiden Endschalldämpfer fest an.
- Seite 5 1. Montieren Sie nun wieder den Original-Bugspoiler und ziehen Sie alle Schrauben fest an. Achtung! Bitte beachten Sie die Montagehinweise in unserem Wichtiger SHARK Montagehandbuch! Montagehinweis Bitte beachten Sie, daß wir uns technische Änderungen vorbehalten. Stand: 14.06.2019 SHARK EXHAUSTSYSTEM ist ein eingetragenes Warenzeichen der FECHTER DRIVE Motorsport GmbH Seite 5...
