(für Luft, nicht korrosive Flüssigkeiten und Gase)
Mit den PCE -Digitalmanometern sind Sie in der Lage, den Differenzdruck zu messen. Die Manometer eignen sich
hervorragend für die Bereiche Heizung / Lüftung / Klima (HLK), Hydraulik, Medizintechnik, Pneumatik- und
Computerapplikationen sowie Labormessungen. Die Geräte können zur Messung flüssiger Medien verwendet
werden – Ausnahme sind Säuren und Laugen sowie Gase, die Partikel von Säuren oder Laugen mit sich führen.
Bedienungsanleitung

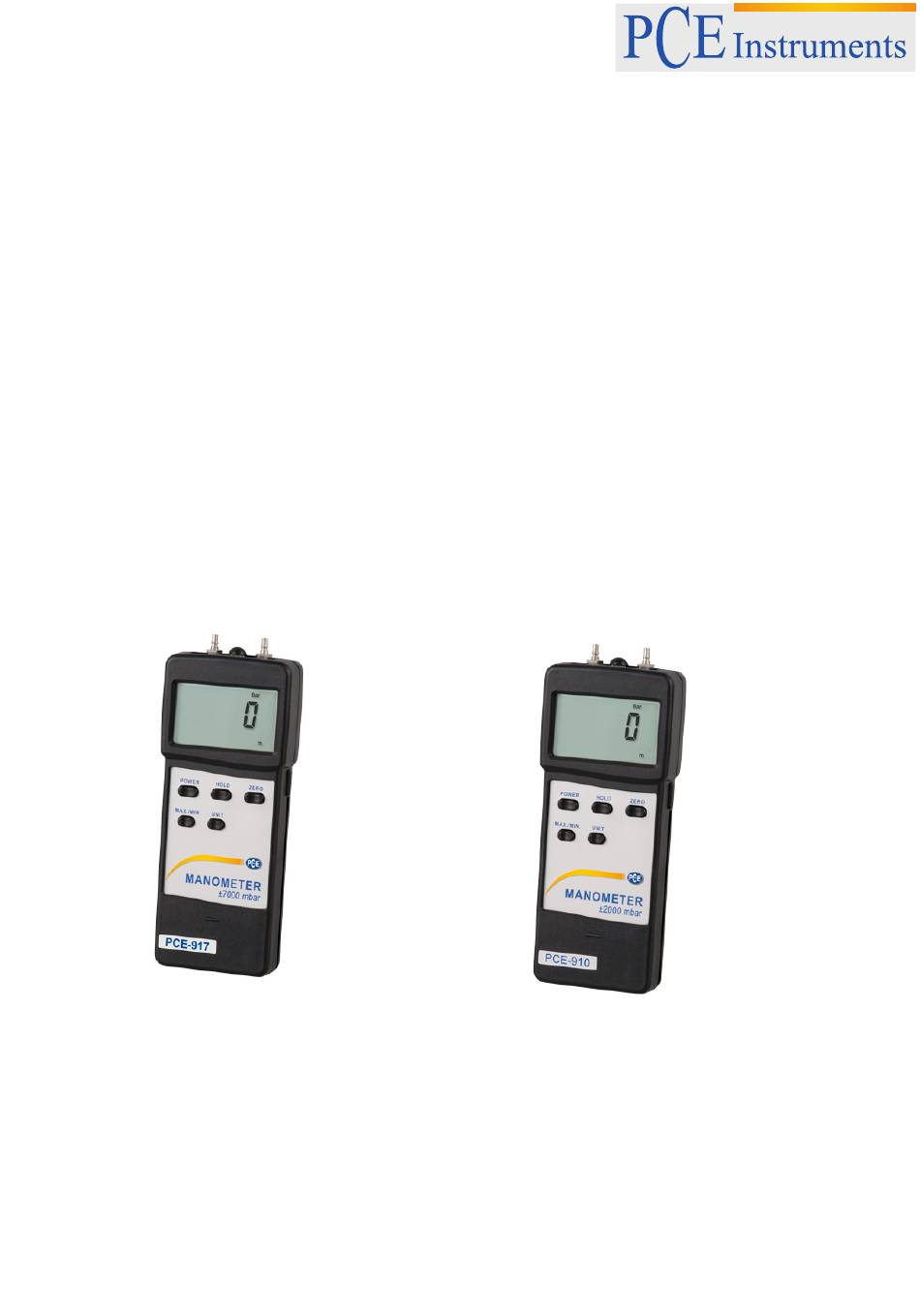

Digitalmanometer
Version 1.1
16.06.2015
PCE-910 / PCE-917
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 02903 976 99 0
Fax: 02903 976 99 29
info@pce-instruments.com
www.pce-instruments.com/deutsch
Werbung
Verwandte Anleitungen für PCE Instruments PCE-917
Inhaltszusammenfassung für PCE Instruments PCE-917
- Seite 1 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung PCE-910 / PCE-917 Digitalmanometer (für Luft, nicht korrosive Flüssigkeiten und Gase) Mit den PCE -Digitalmanometern sind Sie in der Lage, den Differenzdruck zu messen. Die Manometer eignen sich hervorragend für die Bereiche Heizung / Lüftung / Klima (HLK), Hydraulik, Medizintechnik, Pneumatik- und Computerapplikationen sowie Labormessungen.
- Seite 2 Inhaltsverzeichnis 1. Funktionalität ..............................3 2. Messung ................................ 3 3. Technische Daten ............................3 4. Selbstabschaltung..............................4 5. RS-232-Datenschnittstelle..........................4 6. Batteriewechsel ............................4...
- Seite 3 1. Funktionalität 1 - 1 Display / Anzeige 1 - 2 Ein-/ Ausschalter 1 - 3 HOLD-Taste 1 - 4 Taste für Nullstellung 1 - 5 MAX / MIN-Taste 1 - 6 Auswahltaste für Einheiten 1 - 7 Aufnahme für Schlauchadapter 1 1 - 8 Aufnahme für Schlauchadapter 2 1 - 9 RS-232-Schnittstellen-Anschluss 1 - 10 Batteriefach...
- Seite 4 Wert und ein „MAX“-Symbol. Wenn Sie die „MAX/MIN“-Taste (1 – 5) noch einmal drücken, erscheint der Minimalwert und ein „MIN“-Symbol. Um diese Funktion wieder zu deaktivieren, drücken Sie die „MAX/ MIN“-Taste (1 – 5) und halten diese etwa für 2 … 3 s fest. 3. Technische Daten Modell PCE-910 PCE-917 Bereich ±29,00 101,00 Auflösung 0,01...
- Seite 5 5. RS-232-Datenschnittstelle Über die integrierte Schnittstellenbuchse (3 - 9) und das optionale Software-Kit (Kabel + Software) können die Messwerte online, direkt zu einem PC oder Laptop übertragen werden. 6. Batteriewechsel Wechseln Sie die 9V-Blockbatterie, wenn das Batteriesymbol LBT links im Display erscheint - Batteriefachdeckel auf der Rückseite des Gerätes, mit dem Fingernagel und leichter Kraft vom Gehäuse abheben, alte Batterie herausnehmen und durch eine neue ersetzen –...
