Proline Prowirl D 200
6.2.3
Messaufnehmer montieren
WARNUNG
L
Gefahr durch mangelnde Prozessdichtheit!
Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derje-
nige von Prozessanschluss und Rohrleitung.
Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
Dichtungen korrekt befestigen.
1.
Sicherstellen, dass die Pfeilrichtung auf dem Messaufnehmer mit der Durchflussrich-
tung des Messstoffs übereinstimmt.
2.
Um die Einhaltung der Gerätespezifikation sicherzustellen: Messgerät zwischen die
Rohrleitungsflansche zentriert in die Messstrecke einbauen.
3.

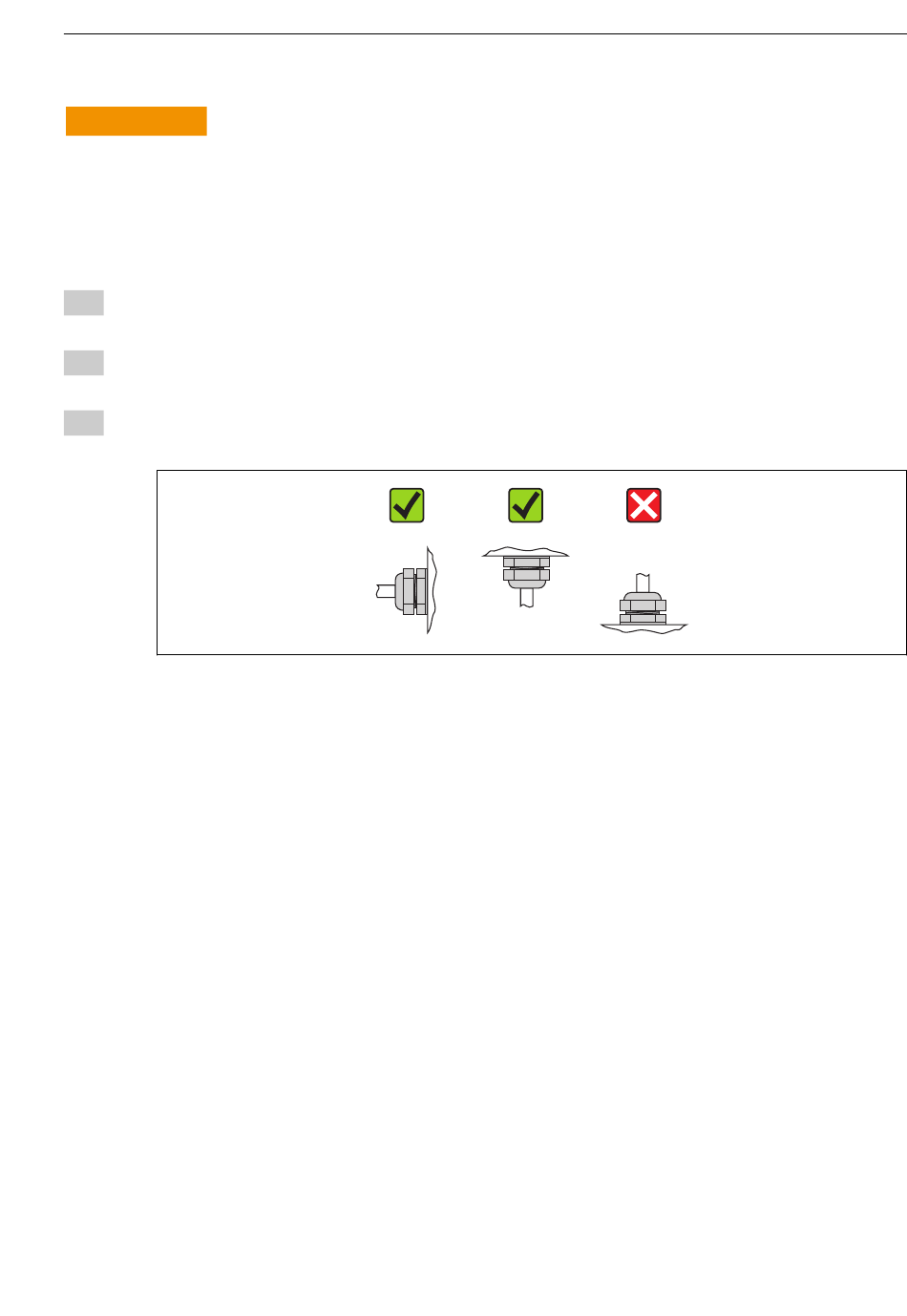

Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinführun-
gen nicht nach oben weisen.
Montageset
Montageset Disc (Zwischenflanschausführung)
Die Montage und Zentrierung der Zwischenflanschgeräte erfolgt mit Hilfe der mitgelieferten
Zentrierringe.
Ein Montageset besteht aus:
• Zugankern
• Dichtungen
• Muttern
• Unterlegscheiben
Endress+Hauser
Montage
A0013964
21
