Liquiphant FTL31

Einbaulage

Einbauhinweise

Endress+Hauser

Montage

Der Grenzschalter kann in jeder beliebigen Lage in einem Behälter, Rohr oder Tank eingebaut wer-
den. Schaumbildung beeinträchtigt die Funktion nicht.

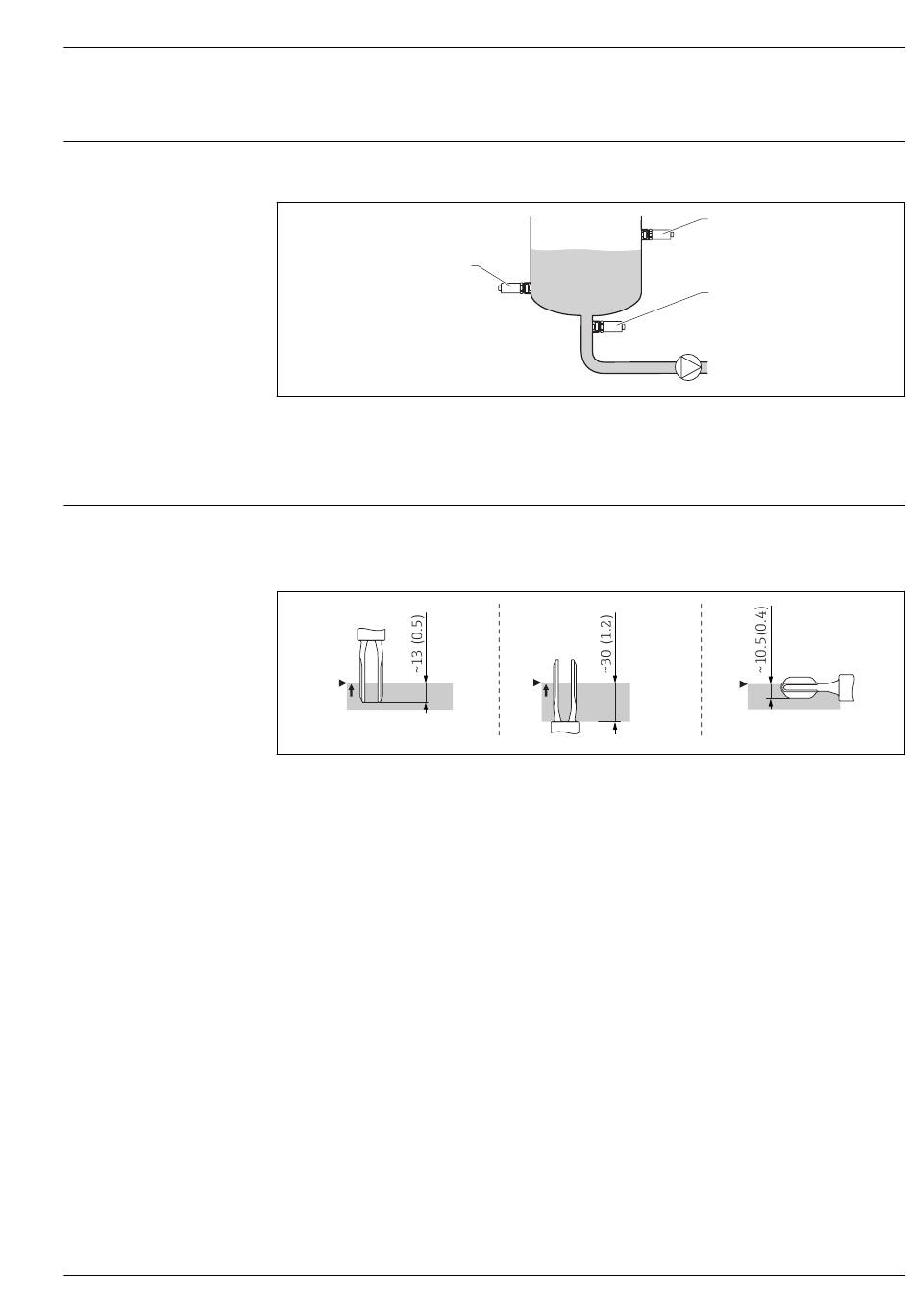

 8 Einbaubeispiele
1 Überfüllsicherung oder obere Füllstanddetektion (Maximum-Sicherheit)
2 Trockenlaufschutz für Pumpe (Minimum-Sicherheit)
3 Untere Füllstanddetektion (Minimum-Sicherheit)
Schaltpunkt
Der Schaltpunkt (A) am Sensor ist abhängig von der Einbaulage des Grenzschalters (Wasser
+25 °C (+77 °F), 1 bar (14,5 psi).
A
 9 Einbaulage: vertikal von oben, vertikal von unten, horizontal; Maßangabe mm (in)
Kurzrohrversion
Die Verwendung des Kurzrohrs gewährleistet, dass sich der Schaltpunkt bei Auswahl identischer
Gewinde auf gleicher Höhe befindet wie beim Vorgängermodell Liquiphant FTL260. Dadurch lässt
sich das Gerät schnell und einfach austauschen. (Gilt für die Prozessanschlüsse G 1" Einschweißadap-
ter für frontbündigen Einbau, MNPT 1" und R 1")
3
A
1
2
A0036961
A
A0020734
