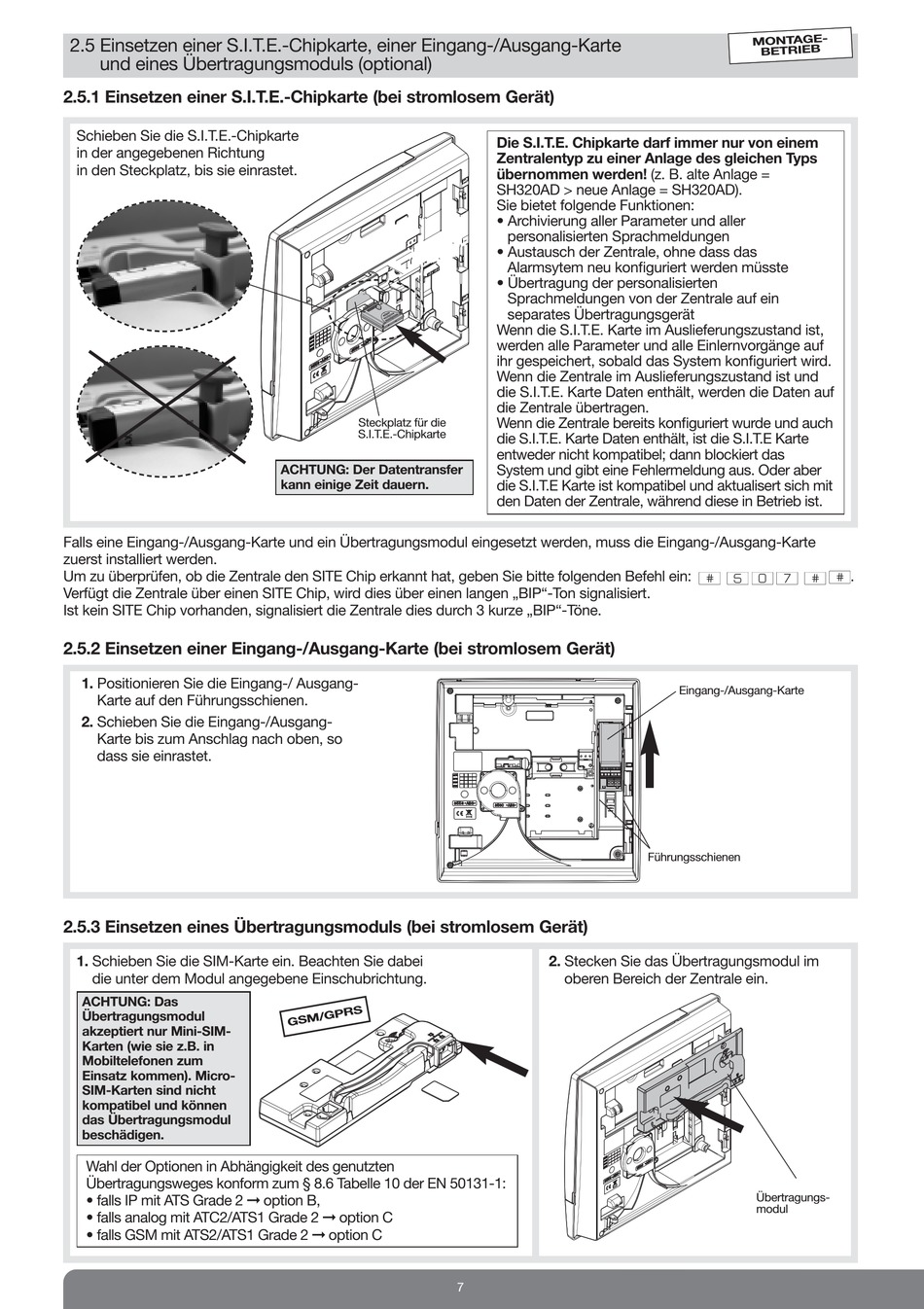

2.5 Einsetzen einer S.I.T.E.-Chipkarte, einer Eingang-/Ausgang-Karte
und eines Übertragungsmoduls (optional)
2.5.1 Einsetzen einer S.I.T.E.-Chipkarte (bei stromlosem Gerät)
Schieben Sie die S.I.T.E.-Chipkarte
in der angegebenen Richtung
in den Steckplatz, bis sie einrastet.
Falls eine Eingang-/Ausgang-Karte und ein Übertragungsmodul eingesetzt werden, muss die Eingang-/Ausgang-Karte
zuerst installiert werden.
Um zu überprüfen, ob die Zentrale den SITE Chip erkannt hat, geben Sie bitte folgenden Befehl ein:
Verfügt die Zentrale über einen SITE Chip, wird dies über einen langen „BIP"-Ton signalisiert.
Ist kein SITE Chip vorhanden, signalisiert die Zentrale dies durch 3 kurze „BIP"-Töne.
2.5.2 Einsetzen einer Eingang-/Ausgang-Karte (bei stromlosem Gerät)
1. Positionieren Sie die Eingang-/ Ausgang-
Karte auf den Führungsschienen.
2. Schieben Sie die Eingang-/Ausgang-
Karte bis zum Anschlag nach oben, so
dass sie einrastet.
2.5.3 Einsetzen eines Übertragungsmoduls (bei stromlosem Gerät)
1. Schieben Sie die SIM-Karte ein. Beachten Sie dabei
die unter dem Modul angegebene Einschubrichtung.
ACHTUNG: Das
Übertragungsmodul
akzeptiert nur Mini-SIM-
Karten (wie sie z.B. in
Mobiltelefonen zum
Einsatz kommen). Micro-
SIM-Karten sind nicht
kompatibel und können
das Übertragungsmodul
beschädigen.
Wahl der Optionen in Abhängigkeit des genutzten
Übertragungsweges konform zum § 8.6 Tabelle 10 der EN 50131-1:
• falls IP mit ATS Grade 2 fi option B,
• falls analog mit ATC2/ATS1 Grade 2 fi option C
• falls GSM mit ATS2/ATS1 Grade 2 fi option C
Steckplatz für die
S.I.T.E.-Chipkarte
ACHTUNG: Der Datentransfer
kann einige Zeit dauern.
Die S.I.T.E. Chipkarte darf immer nur von einem
Zentralentyp zu einer Anlage des gleichen Typs
übernommen werden! (z. B. alte Anlage =
SH320AD > neue Anlage = SH320AD).
Sie bietet folgende Funktionen:
• Archivierung aller Parameter und aller
personalisierten Sprachmeldungen
• Austausch der Zentrale, ohne dass das
Alarmsytem neu konfiguriert werden müsste
• Übertragung der personalisierten
Sprachmeldungen von der Zentrale auf ein
separates Übertragungsgerät
Wenn die S.I.T.E. Karte im Auslieferungszustand ist,
werden alle Parameter und alle Einlernvorgänge auf
ihr gespeichert, sobald das System konfiguriert wird.
Wenn die Zentrale im Auslieferungszustand ist und
die S.I.T.E. Karte Daten enthält, werden die Daten auf
die Zentrale übertragen.
Wenn die Zentrale bereits konfiguriert wurde und auch
die S.I.T.E. Karte Daten enthält, ist die S.I.T.E Karte
entweder nicht kompatibel; dann blockiert das
System und gibt eine Fehlermeldung aus. Oder aber
die S.I.T.E Karte ist kompatibel und aktualisert sich mit
den Daten der Zentrale, während diese in Betrieb ist.
2. Stecken Sie das Übertragungsmodul im
oberen Bereich der Zentrale ein.
7
Eingang-/Ausgang-Karte
Führungsschienen
Übertragungs-
modul
.
