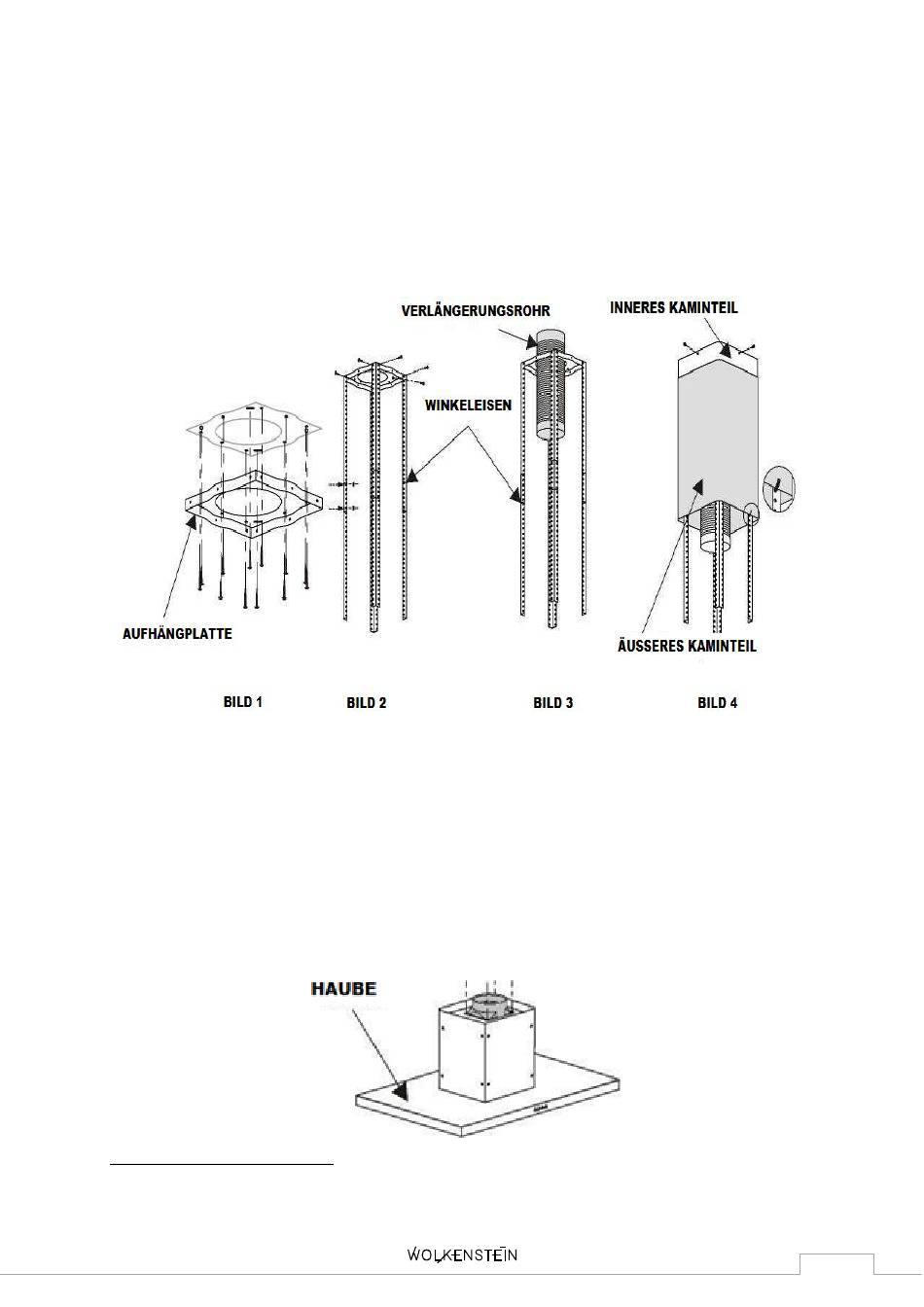

7. Führen Sie das Verlängerungsrohr durch das 170 mm Loch und führen Sie es
nach außen (Bild 3).
8. Befestigen Sie das innere Kaminteil mit 4 Montageschrauben des Typs ST4*8 an
der Aufhängplatte. Schieben Sie das äußere Kaminteil auf das innere Kaminteil;
benutzen Sie den S-förmigen Haken, um den Kamin für weitere Montagearbeiten
zu halten.
9. Befestigen Sie den Kamin mit 4 Montageschrauben des Typs ST4*8.
10. Zum Anheben der Haube werden mindestens zwei Personen benötigt. Befestigen
Sie die Haube mit 16 Montageschrauben des Typs M4*10 an den Winkeleisen.
11. Ziehen Sie das Verlängerungsrohr und befestigen Sie es. Achten Sie darauf, dass
es keine Lücken gibt. Nehmen Sie den S-förmigen Haken ab und ziehen Sie das
äußere Kaminteil an die passende Position.
12. Setzen Sie die Fettfilter ein und schließen Sie das Netzkabel
Sollte sich die Netzanschlussdose innerhalb der Kaminverkleidung befinden,
3
Netzstecker entsprechen früher einstecken.
3 am Stromnetz an.
müssen Sie
den
