BEDIENUNG

Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt es den Betrieb auf. Das
LED-Display leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MODE, UP, DOWN
oder ENTER auswählen. Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone-Modus über
das Control Board oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben
werden.

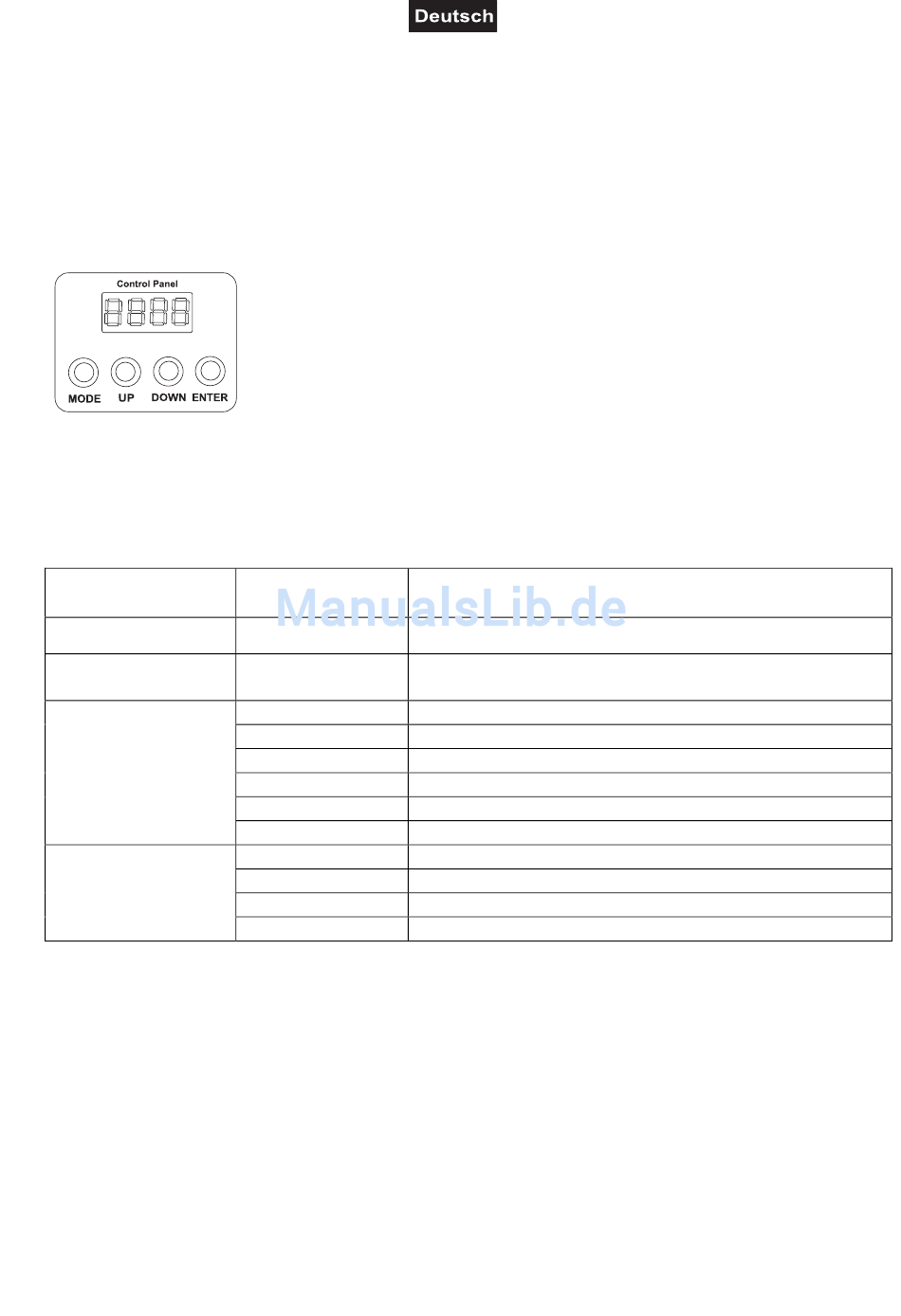

Control Board

Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben oder
ein internes Programm abspielen.
STANDALONE-MODUS
-
Statische Farben
-
- Interne Programme
Dimmer
-
- DMX-MODUS
8CH Auswahl
-
MODUS
DMX
STATISCHE FARBEN
INTERNE
PROGRAMME
DIMMER
Statische Farben
Drücken Sie die MODE-Taste, bis auf dem Display A1.01 erscheint. Jetzt können Sie die gewünschte Farbe
über die UP/DOWN-Tasten auswählen und jeweils mit ENTER bestätigen. Drücken Sie die MODE-Taste um
wieder ins Hauptmenü zu gelangen.
Interne Programme
Farbwechsel
Drücken Sie die MODE-Taste, bis auf dem Display A2.01 erscheint. Jetzt können Sie das gewünschte
Programm über die UP/DOWN-Tasten auswählen. Bestätigen Sie mit ENTER. Wenn Sie nochmals die
ENTER-Taste betätigen, können Sie die Programmgeschwindigkeit zwischen A2.01 und A2.32 einstellen.
Drücken Sie die ENTER-Taste zur Bestätigung. Drücken Sie die MODE-Taste um wieder ins Hauptmenü zu
gelangen.
Durch Drücken der MODE-Taste können Sie sich im Hauptmenü bewegen.
Durch Drücken der UP/DOWN-Taste können Sie die Auswahl verändern.
Bestätigen Sie jede Änderung durch Drücken der ENTER-Taste. Der jeweilige
Modus kann durch die MODE-Taste verlassen werden. Die jeweiligen
Funktionen werden im Folgenden aufgeführt.
DISPLAY
d001 – d512
Einstellung der DMX-Startadresse
A1.01 – A1.19
Auswahl der statischen Farben
Farbwechsel
A2.01 – A2.19
Farbüberblendung
A3.01 – A3.19
Musikgesteuert
A4.01 – A4.19
A5.01 – A5.19
Strobe-Effekt
A6.01 – A6.19
Auto Run (alle Programme in Endlosschleife)
A7.01 – A7.19
Blinken
r000 – r255 Einstellung der Helligkeit rote LEDs (Dimmer)
Einstellung der Helligkeit grüne LEDs (Dimmer)
G000 – G255
Einstellung der Helligkeit blaue LEDs (Dimmer)
b000 – b255
Einstellung der Helligkeit weiße LEDs (Dimmer)
u000 – u255
10/24

FUNKTION
