6. Drehen Sie die Einstellschraube des Untermesserträgers
nach rechts, bis die Beilagscheibe mit geringem
Widerstand durch das Loch zwischen der Spindel und
dem Untermesser geschoben werden kann.
7. Gehen Sie wieder zur rechten Seite und nehmen Sie u.
U. Einstellungen vor, bis Sie einen geringen Widerstand
an der Beilagscheibe zwischen dem gleichen Messer
und dem Untermesser erhalten.
8. Wiederholen Sie die Schritte 6 und 7, bis die
Beilagscheibe durch beide Schlitze mit geringem
Widerstand geschoben werden kann, jedoch ein
Durchschieben an beiden Seiten mit einem weiteren
Klick an jeder Seite vermieden wird. Das Untermesser
ist jetzt parallel zur Spindel.
Hinweis: Diese Schritte sind nicht bei den täglichen
Einstellungen erforderlich und sollten nur nach dem
Schleifen oder einem Ausbau durchgeführt werden.
9. Drehen Sie die Einstellschraube des Untermesserträgers
von dieser Stellung (d. h. ein anziehender Klick und
Beilagscheibe fällt nicht durch) um jeweils einen Klick
nach rechts.
Hinweis: Bei jedem Klick wird das Untermesser um
0,022 mm bewegt. Ziehen Sie die Einstellschrauben
nicht zu fest.
10. Testen Sie die Mähleistung, indem Sie einen
langen Streifen des Schnittleistungspapiers (Toro
Bestellnummer 125-5610) senkrecht zum Untermesser
zwischen die Spindel und das Untermesser legen
19). Drehen Sie die Spindel langsam vorwärts; das
Papier sollte geschnitten werden.
Hinweis: Wenn der Spindelwiderstand zu hoch ist,
müssen Sie die Schneideinheit läppen oder fräsen, um
die für genaues Schneiden erforderlichen scharfen
Kanten zu erhalten.
Einstellen der Heckrolle
1. Legen Sie die benötigte Anzahl von Distanzstücken
unter den Montageflansch der Seitenplatte

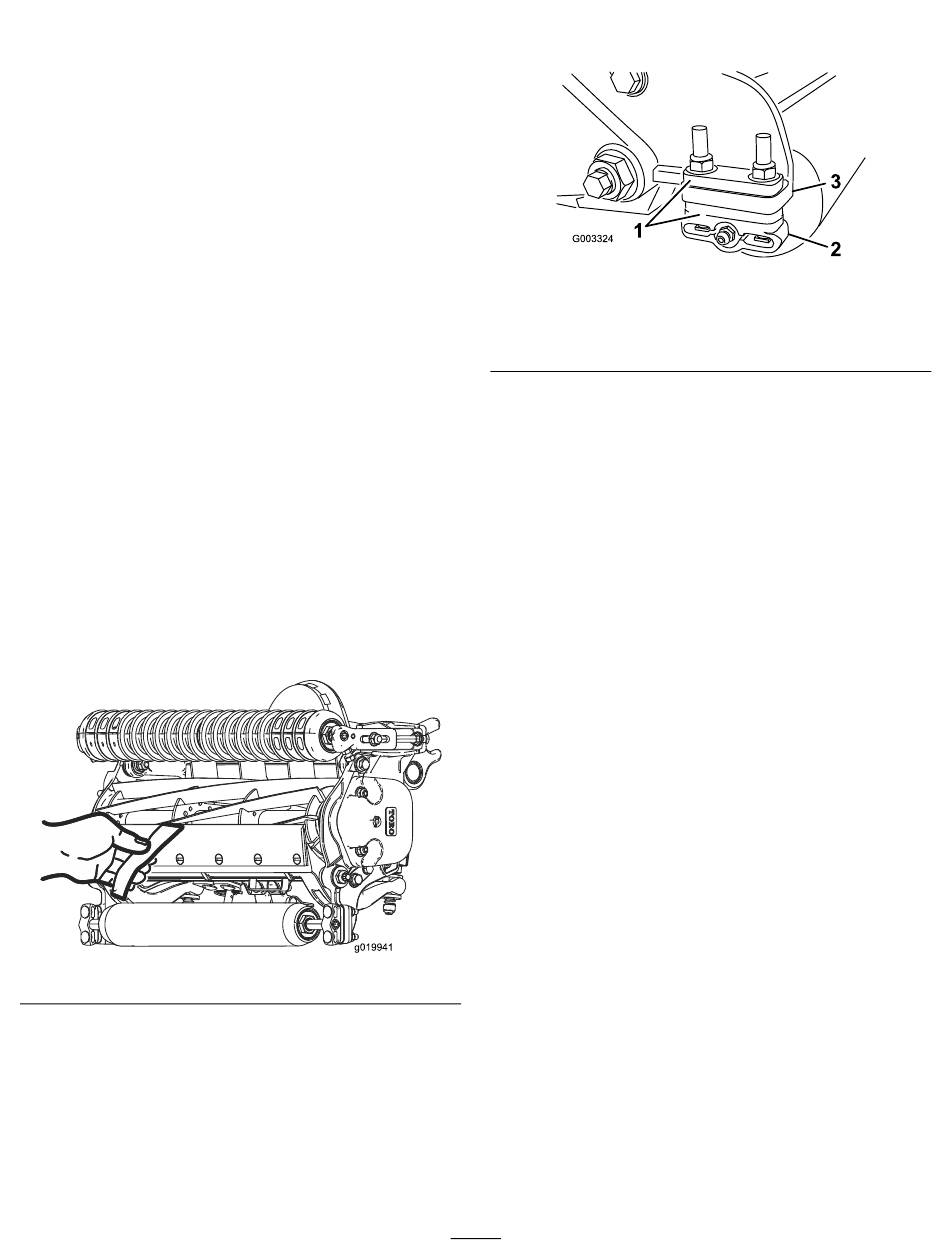

Bild 19
(Bild
20), um die Halterungen der Heckrolle
auf die gewünschte Schnitthöhe einzustellen, siehe
Schnitthöhentabelle.
1. Distanzstück
2. Rollenhalterung
2. Heben Sie das Heck der Schneideinheit an und stellen
Sie einen Block unter das Untermesser.
3. Nehmen Sie die zwei Muttern ab, mit denen
jede Rollenhalterung und jedes Distanzstück am
Montageflansch jeder Seitenplatte befestigt ist.
4. Senken Sie die Rolle und die Schrauben von den
Montageflanschen und den Distanzstücken der
Seitenplatte ab.
5. Legen Sie die Distanzstücke auf die Schrauben in den
Rollenhalterungen.
(Bild
6. Befestigen Sie die Rollenhalterung und die
Distanzstücke mit den vorher abgenommenen
Muttern an der Unterseite der Montageflansche an der
Seitenplatte.
7. Prüfen Sie, ob der Kontakt zwischen Untermesser und
Spindel richtig ist. Kippen Sie den Rasenmäher, um die
Front- und Heckrolle und das Untermesser zugänglich
zu machen.
Hinweis: Die Position der Heckrolle zur Spindel wird
von den Drehtoleranzen der montierten Komponenten
gesteuert. Ein Parallelisieren ist nicht erforderlich. Sie
können minimale Einstellungen vornehmen, wenn Sie
die Schneideinheit auf eine Arbeitsfläche stellen und
die Befestigungsschrauben der Seitenplatte lockern
(Bild
21).
