CAME G2500 Montageanleitung Seite 5

4.2 Technische Daten
Stromversorgung 230 V AC, - 50/60 Hz
Stromversorgung Antrieb 230 V AC, - 50/60 Hz
max. Stromaufnahme 1 A
Max. Drehmoment 70 Nm
Untersetzungsverhältnis 1/202
Betriebstemperatur - 20° / + 55°

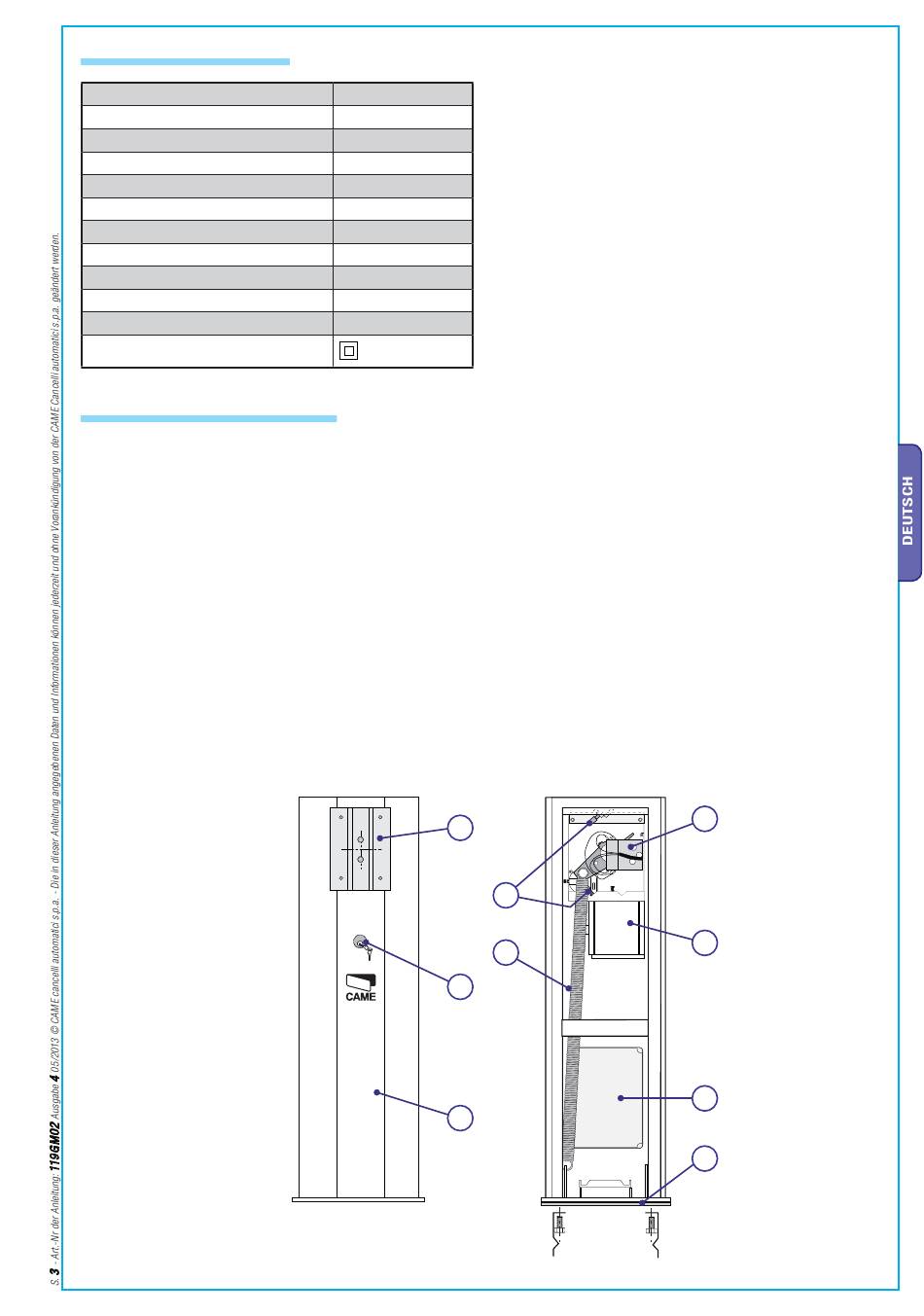

4.3 Technische Beschreibung
ANTRIEBSEINHEIT
1. Schrank aus 2 mm starkem verzinktem und lackiertem (G2500, RAL2004, G2500N grau geriffelt). Inspektionsklappe mit individuellem
Schlüssel.
2. Halteplatte aus verzinktem Stahl mit 4 Verankerungsbügeln und den für die Befestigung des Schrankes am Boden notwendigen Schrau-
bmuttern.
3. Flansch für Baumbefestigung aus verzinktem Stahl; ermöglicht die rasche und sichere Befestigung des Baums.
4. Antriebsentriegelungseinheit mit individuellem Schlüssel.
5. 230V AC-Antrieb. Selbsthemmender Getriebemotor mit Gehäuse aus Alu-Druckguss; im Innern befindet sich ein Evolventen-Schnecken-
getriebe mit Dauerschmierung mit flüssigem Schmierstoff. Alle drehbaren Teile verfügen über Lager mit Dauerschmierung bzw.
selbstschmierende Kugellager.
6. Gegengewichts- und Ausgleichsfeder.
7. Interne mechanische Anschläge.
8. Endlaufeinheit.
9. Steuereinheit ZC5.
Leistung 120 W
Öffnungszeit 4 Sek.
ED 30%
Schutzart IP54
Gewicht 40 kg
Isolierklasse
3
7
6
4
1
8
5
9
2
