VARIO-SATTELSTÜTZE
HINWEIS
BESCHÄDIGUNGSGEFAHR DER SATTELSTÜTZE BEI UNSACHGEMÄSSER EINSTELLUNG
DER SITZHÖHE!

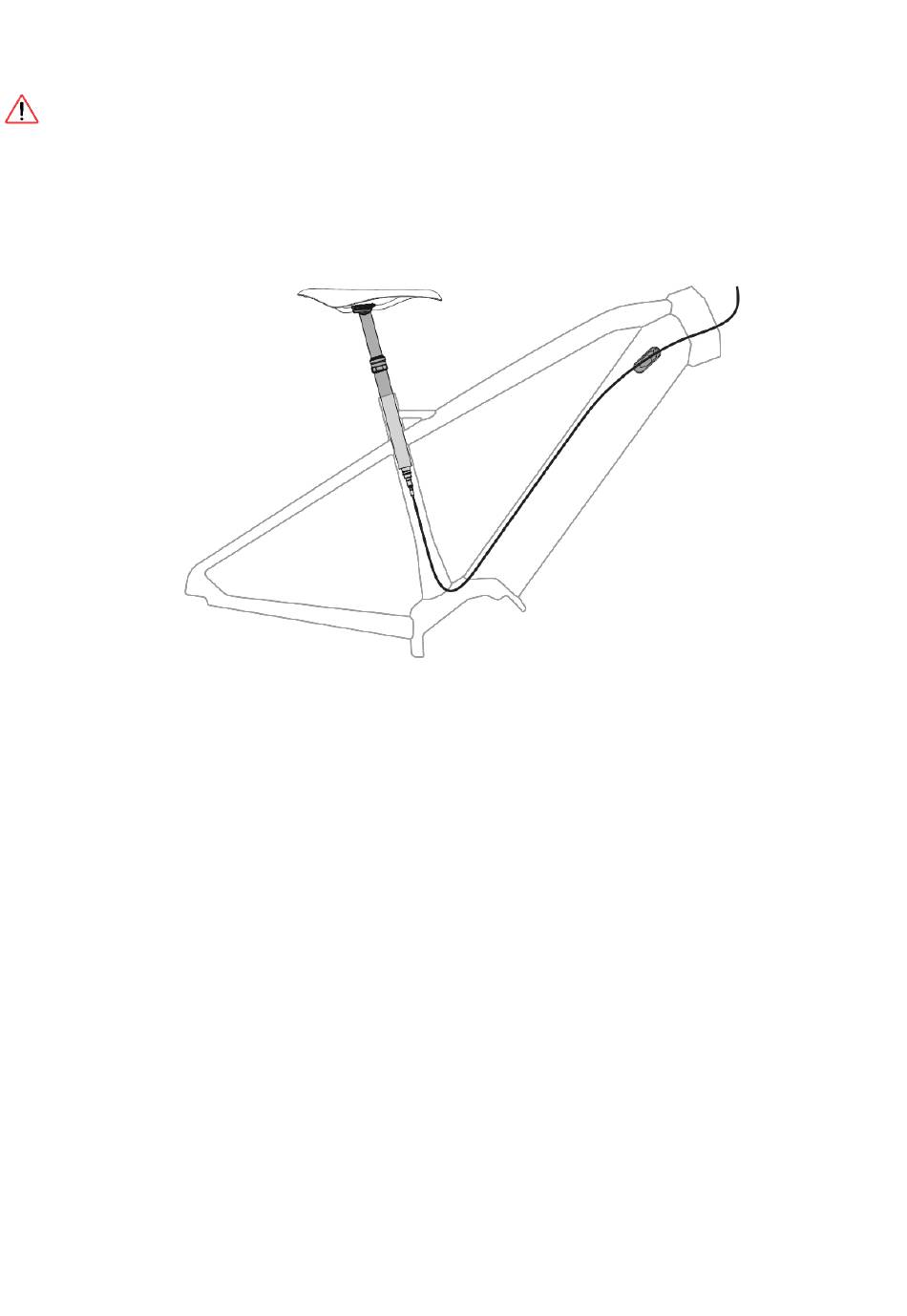

Wird eine Vario-Sattelstütze mit interner Leitungsverlegung in den Rahmen geschoben,
ohne die Leitung nachzuziehen, knickt die Leitung ab. Undichtigkeiten und Fehlfunktionen
sind die Folge.
SITZHÖHE VERRINGERN
• Sattelklemmschelle öffnen.
• Sattelstütze vorsichtig einschieben und Leitung gleichzeitig vorsichtig aus der
Öffnung im Sitzrohr des Rahmens ziehen.
• Leitung spannungs- und knickfrei verlegen.
• Sattelklemmschelle schließen.
SITZHÖHE ERHÖHEN
• Sattelklemmschelle öffnen.
• Sattelstütze vorsichtig herausziehen und Leitung gleichzeitig vorsichtig
nachschieben.
• Mindesteinstecktiefe der Vario-Sattelstütze beachten!
• Leitung spannungs- und knickfrei verlegen.
• Sattelklemmschelle schließen.
• Bei Verwendung einer geschraubten Klemmschelle finden Sie das nötige
Anzugsdrehmoment auf der Klemmschelle oder im Kapitel 10.2
„Anzugsdrehmomente" auf Seite 37.
• Bei Verwendung einer Klemmschelle mit Schnellspannhebel muss der Hebel so fest
wie möglich von Hand geschlossen werden.
19
