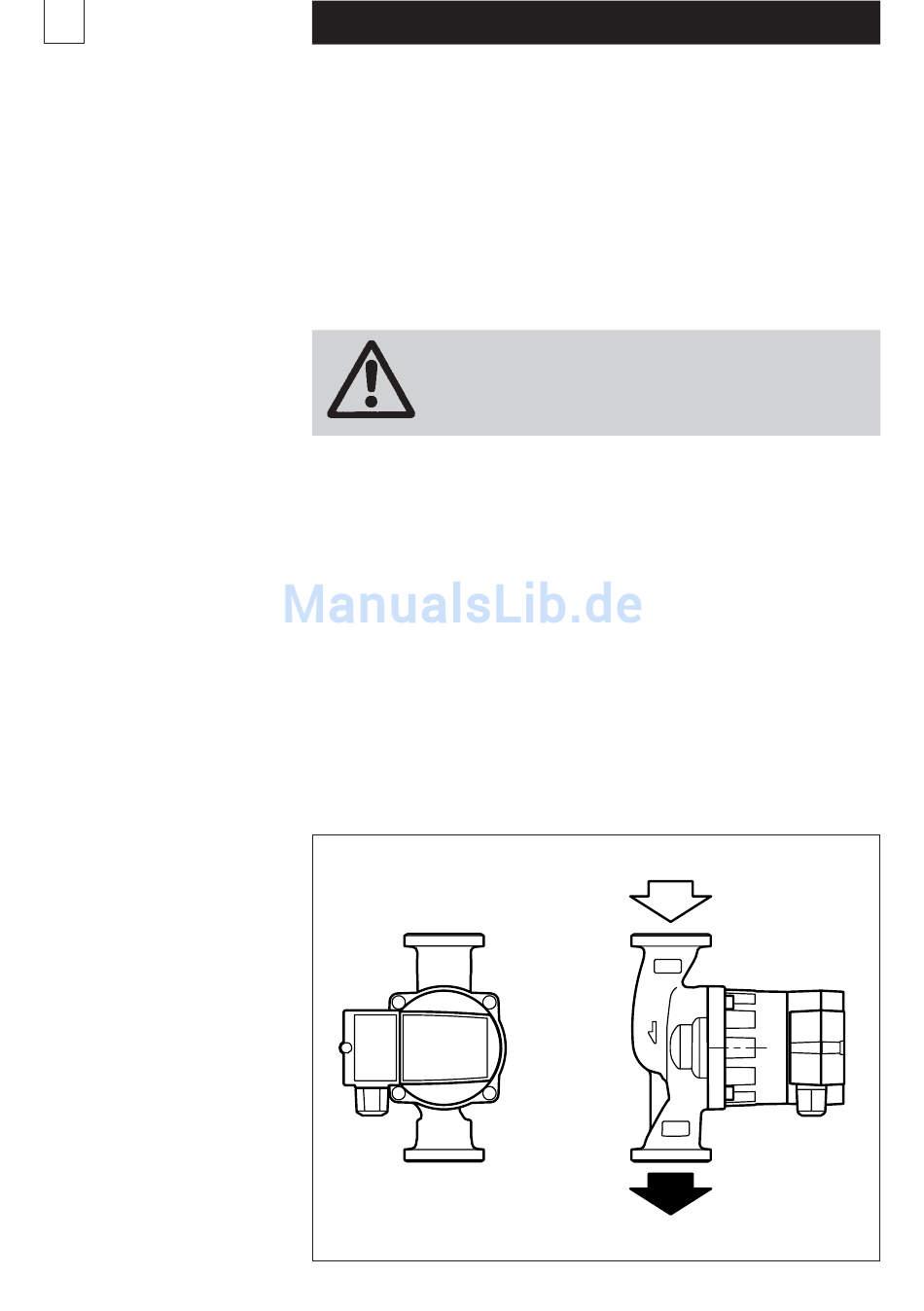

4.2 Montageposition

Lieferzustand
Kabelverschraubung links
Durchflussrichtung
Der Pfeil auf dem Pumpen-
gehäuse zeigt die Durchfluss-
richtung an.
Klemmenkasten-Position
Vor der Montage der Pumpe
kann der Klemmenkasten
jeweils um 90° gedreht werden.
Hierzu die 4 Schrauben des
Gehäuses lösen und den
Motorkopf in die zulässige
Klemmenkastenposition
drehen.
Dichtung zwischen Motor
und Pumpengehäuse nicht
verschieben oder beschädigen.
Nach dem Einsetzen der
Schrauben diese übers Kreuz
anziehen.
deutsch

3. Verwendungszweck

Die Biral-Brauchwasserpumpen der Typenreihe
AXW smart
umfasst einen Permanentmagnet-Motor mit Spaltrohr
und einen integrierten Frequenzumformer.
Die Pumpe wird verwendet zur Förderung von Flüssigkeiten in:
– Trinkwasseranlagen
– Brauwasseranlagen
Es dürfen keine brennbaren oder explosiven
Flüssigkeiten gefördert werden.
Die Flüssigkeit darf keine Feststoffe, Fasern
oder Mineralöle enthalten.

3.1 Betriebstemperatur/Betriebsdruck

Zulässige Wassertemperatur: +15 °C bis +65 °C *
Zulässiger Betriebsdruck:
Umgebungstemperatur:
Zulässiger Wasserhärte:
* kurzzeitig bis max. 85 °C für thermische Desinfektion
Weitere Angaben siehe Kapitel 10

4. Montage

4.1 Einbau

Einbau erst nach Abschluss aller Schweiss- und Lötarbeiten
an der Anlage.
Tropfwasser auf den Pumpenmotor, speziell auf der Elektronik
unbedingt vermeiden.
Das Pumpengehäuse spannungsfrei in die Anlage einbauen.
max. 10 bar
max. 40 °C
max. 35 °fH (20°dH)
