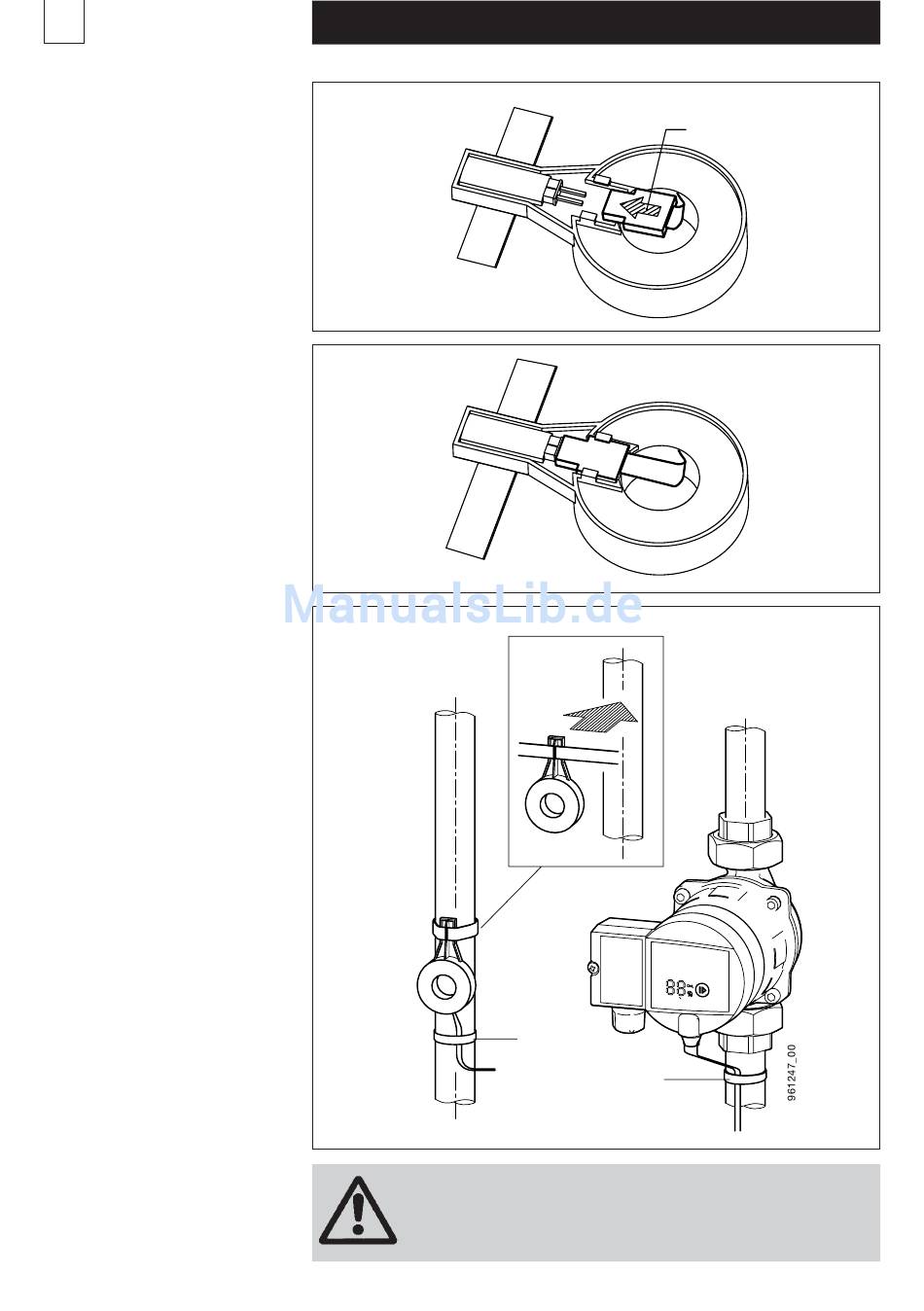

Blauer Stecker (A)
sorgfältig montieren
Blauer Stecker montiert
Sensorkabel am Rücklauf mit
Kabelbinder (1) befestigen.
Kabelbox mit Kabelbinder (2)
am Vorlauf befestigen.
Auf genügend Wärmekontakt
des Sensors zum Rohr achten.
Sensorkabel am Vorlauf (3)
mit Kabelbinder befestigen.
deutsch
961249_00
Sturzgefahr durch lose hängendes Sensorkabel.
Sensorkabel nach der Verlegung
mit den Kabelbindern sichern.
