SITRANS F
Magnetisch-induktive
Durchflussmessgeräte

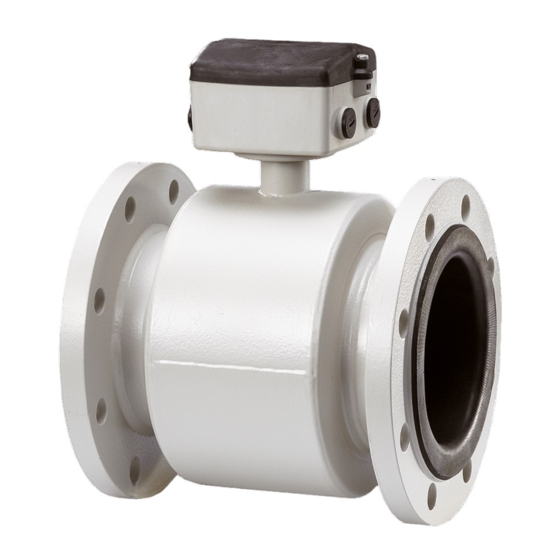

SITRANS FM MAG 3100
Betriebsanleitung
Messaufnehmer
7ME6340
7ME6310
7ME6320
03/2023
A5E03086288-AF
Einleitung
Sicherheitshinweise
Beschreibung
Einbau/Montage
Anschließen
Instandhaltung und
Wartung
Fehlerbehebung/FAQs
Technische Daten
Maßzeichnungen
Produktdokumentation
und Support
1
2
3
4
5
6
7
8
9
A

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SITRANS FM MAG 3100

Inhaltszusammenfassung für Siemens SITRANS FM MAG 3100

  • Seite 1 Einleitung Sicherheitshinweise Beschreibung SITRANS F Einbau/Montage Magnetisch-induktive Durchflussmessgeräte Anschließen SITRANS FM MAG 3100 Instandhaltung und Wartung Betriebsanleitung Fehlerbehebung/FAQs Technische Daten Maßzeichnungen Produktdokumentation und Support Messaufnehmer 7ME6340 7ME6310 7ME6320 03/2023 A5E03086288-AF...

  • Seite 2: Qualifiziertes Personal

    Beachten Sie Folgendes: WARNUNG Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und...

  • Seite 3: Inhaltsverzeichnis

    Vorbereitung für den Einbau ....................30 4.3.2 Einbau des Sensors ......................34 4.3.3 Drehmomentwerte ......................36 Potentialausgleich......................43 Einbau mit Erdungsringen....................44 Anschließen ............................47 Allgemeine Sicherheitshinweise ..................47 Getrennteinbau ......................... 49 Installationsüberprüfung....................52 Verguss..........................53 SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 4 Auswahl der Auskleidung ....................73 Elektrodenauswahl ......................73 Maßzeichnungen ..........................75 Maße und Gewicht......................75 Produktdokumentation und Support ....................87 Produktdokumentation ...................... 87 Technischer Support ......................88 Glossar ..............................89 Index ..............................93 SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 5: Einleitung

    Aktualisierte Tabelle mit Abmessungen und Gewichten • Aktualisierte Tabelle für Spulenwiderstand 09/2021 Aktualisiertes Typschild Aktualisierte Sicherheitshinweise Aktualisierte Getrenntmontage Aktualisierte Technische Daten Aktualisierte Tabelle für Spulenwiderstand Aktualisierte Anzugsmomentwerte 09/2012 Aktualisierte Temperaturspezifikationen Aktualisierte Tabelle für Spulenwiderstand SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 6: Überprüfung Der Lieferung

    • Benutzen Sie keine beschädigten oder unvollständigen Geräte. Lieferumfang • SITRANS F M MAG 3100 • Kalibrierungszertifikat • Begleit-CD von Siemens Process Instrumen‐ tation mit Zertifikaten und Handbüchern • Sicherheitshinweis Bestimmungsgemäßer Gebrauch Verwenden Sie das Gerät entsprechend den Angaben auf dem Typschild und in Technische Daten (Seite 63).

  • Seite 7: Security-Hinweise

    Diese Einrichtung der Klasse A Gruppe 1 ist für den Einsatz im industriellen Bereich vorgesehen. In häuslicher Umgebung kann das Gerät Funkstörungen verursachen. Security-Hinweise Siemens bietet Produkte und Lösungen mit Industrial Security-Funktionen an, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Um Anlagen, Systeme, Maschinen und Netzwerke gegen Cyber-Bedrohungen zu sichern, ist es erforderlich, ein ganzheitliches Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht.

  • Seite 8: Transport Und Lagerung

    Der Inhalt dieser Anleitung ist weder Teil einer früheren oder bestehenden Vereinbarung, Zusage oder eines früheren oder bestehenden Rechtverhältnisses noch soll er diese abändern. Sämtliche Verpflichtungen der Siemens AG ergeben sich aus dem jeweiligen Kaufvertrag, der auch die vollständige und alleingültige Gewährleistungsregelung enthält. Diese vertraglichen Gewährleistungsbestimmungen werden durch die Ausführungen der Anleitung weder...

  • Seite 9: Sicherheitshinweise

    Betriebsanleitung beschriebenen Anforderungen zu beachten. ACHTUNG Werkstoffverträglichkeit Siemens Flow Instruments kann Sie bei der Auswahl der flüssigkeitsbenetzten Komponenten des Sensors unterstützen. Die Verantwortung für die Auswahl liegt jedoch vollständig beim Kunden. Siemens Flow Instruments übernimmt keine Haftung für Fehler oder Versagen aufgrund von Werkstoffunverträglichkeit.

  • Seite 10: Konformität Mit Europäischen Richtlinien

    Einhaltung der DGRL-Richtlinie Die "Druckgeräterichtlinie" (DGRL) ist für alle in EU und EFTA verkauften Druckgeräte bindend. Die Produkte von Siemens Flow Instruments erfüllen die DGRL wie in der nachstehenden Tabelle aufgeführt. Tabelle 2-1 MAG 3100 (7ME631), DGRL-Konformität für Fluide unter 100 °C (DGRL-Klassifizierung: Flüssigkeiten), Flansche nach EN 1092 und B16.5...
  • Seite 11 (AS16) (AS21) (AS35) DGRL (II) DGRL (II) DGRL (II) DGRL (II) DGRL (II) DGRL (II) DGRL (II) DGRL (II) DGRL (II) DGRL (II) DGRL (II) DGRL (II) DGRL (II) DGRL (I) DGRL (I) SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 12 DGRL (III) DGRL (III) DGRL (II) DGRL (II) DGRL (III) DGRL (III) DGRL (III) DGRL (III) DGRL (III) DGRL (II) DGRL (II) DGRL (III) DGRL (III) DGRL (III) DGRL (III) DGRL (III) DGRL (III) SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 13 2. Messgeräte für Rohrleitungen zum Transport flüssiger Stoffe zwischen Hochsee- Förderanlagen und Anlagen an Land. 3. Messgeräte, die bei der Förderung von Erdöl oder Erdgas eingesetzt werden (einschließlich Eruptionskreuze und Sammelleitungen). 4. Alle Messgeräte, die auf Schiffen oder mobilen Offshore-Plattformen installiert werden. SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 14: Installation In Explosionsgefährdeten Bereichen

    Option mit "Ex e"-Klemmkasten für Stromversorgung/Daten. Kenndaten zur Eigensicherheit Tabelle 2-6 Kenndaten zur Eigensicherheit des MAG 3100 Ex für Getrenntmontage Elektrodenstromkreis "ia" (Klemme 82,83) 30 V 2 μH 50 mA 0,5 W 50 nF SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 15: Temperaturauslegung Für Einsatz In Ex-Bereichen

    Besondere Bedingungen für die sichere Anwendung Es gelten folgende Anforderungen: • Die elektrischen Anschlüsse müssen den jeweiligen nationalen Bestimmungen entsprechen. • Für die Ausgangsstromkreise sind entsprechende Kabelstecker zu verwenden: – Eigensicher: blau – Nichteigensicher: schwarz SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 16 Leiterquerschnitt zu verwenden. • Die Kabelverschraubungen für den Spulenstromkreis müssen Ex e-zugelassen (erhöhte Sicherheit) und für die Anwendung geeignet, d. h. für das verwendete Kabel in Bezug auf Größe und Temperatur zugelassen sein. SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 17 +80 °C eingebaut und mit Kabel verdrahtet werden. Ferner dürfen die Klemmleisten im Fall von Prozesstemperaturen über 180 °C in Verbindung mit einer oberen Umgebungstemperatur von +50 °C nicht eingebaut oder mit Kabel verdrahtet werden. SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 18: Kabelverlegung

    Schirmung/Masse angelegt wird. Für den Anschluss der Geräte, die in explosionsgefährdeten Bereichen betrieben werden, sind die im jeweiligen Land geltenden Vorschriften zu beachten; beispielsweise müssen Kabel für Ex "d" und "nA" dauerhaft verlegt werden. SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 19: Beschreibung

    Foundation Fieldbus H1, Devicenet) • SENSORPROM-Speicherbaustein Kommunikationslösungen Die für SITRANS FM erhältlichen Zusatzmodule, derzeit HART und Foundation Fieldbus. MODBUS RTU RS 485, PROFIBUS PA/DP und Devicenet lassen sich alle mit dem Messumformer SITRANS FM MAG 6000 einsetzen. SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 20: Bauform

    • Ebonit-Hartgummi Die Elektroden sind verfügbar in: • Hastelloy C276 oder C22 • AISI 316Ti (1.4571) • Platin/Iridium • Titan • Tantal Die Sensoren besitzen eine Vielzahl von Zulassungen, siehe Technische Daten (Seite 63). SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 21: Teileinspektion

    ⑧ Nennweite und Auskleidungs‐ Herstellungsjahr ④ ⑨ Seriennummer Stromversorgung ⑤ Bestellnummer     Bild 3-1 Beispiel für Geräte- Typenschild MAG 3100 Messaufnehmer-Typenschild ① Kenndaten zur Eigensicherheit ② Ex-Zulassungsart ③ Ex-Zulassungsdokument Bild 3-2 Beispiel eines Typenschilds SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 22: Funktionsweise

    Messumformer als Ergebnis langfristiger Drift und Temperaturdrift werden überwacht und kontinuierlich über den selbstüberwachenden Stromkreis ausgeglichen. Die Analog- Digital-Umwandlung erfolgt in einem äußerst rauscharmen ASIC mit 23-Bit-Signalauflösung. Deshalb ist keine Bereichsumschaltung mehr erforderlich. Der dynamische Bereich SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 23 Beschreibung 3.3 Funktionsweise des Messumformers ist deshalb mit einem Reduzierverhältnis von mindestens 3000:1 unübertroffen. SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 24 Beschreibung 3.3 Funktionsweise SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 25: Einbau/Montage

    Durchflussmessgeräts besondere Sicherheitsmaßnahmen wie eine spezielle Aufstellung oder Abschirmung oder den Einbau eines Druckschutzes oder Sicherheitsventils. Festlegen des Einbauortes Hinweis Der Messaufnehmer muss immer vollständig mit Flüssigkeit gefüllt sein. Bild 4-1 Ordnungsgemäßer Einbau bei gefüllten Rohren SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 26 Ordnungsgemäßer Einbau am tiefsten Punkt vor dem Auslass Schwingungen Bei Installationen mit starken Schwingungen wird ein getrennter Einbau des Messumformers empfohlen. Alternativ lassen sich Schwingungen dämpfen, indem in unmittelbarer Nähe des Durchflussmessgeräts eine Rohrabstützung angebracht wird. Bild 4-4 Schwingungen vermeiden SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 27: Ein- Und Auslaufbedingungen

    Außerdem muss das Durchflussmessgerät im Verhältnis zu Rohrflanschen und -dichtungen mittig angeordnet werden. Einbau in großen Rohren Das Durchflussmessgerät kann zwischen zwei Reduzierstücken eingebaut werden (z. B. DIN 28545). Bei α ≤ 8° gelten die folgenden Druckabfallkurven. Die Kurven gelten für Wasser. SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 28: Ausrichten Des Messaufnehmers

    Die kalibrierte Strömungsrichtung wird durch den Pfeil auf dem Sensor angezeigt. Ein Durchfluss in dieser Richtung wird standardmäßig als positiv angezeigt. In der Gegenrichtung ändern sich die Genauigkeit des Sensors nicht. Bild 4-5 Anzeige für Durchflussrichtung SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 29: Einbaulage

    Einbau/Montage 4.2 Ausrichten des Messaufnehmers Einbaulage Der Sensor ist in jeder Einbaulage betriebsfähig, jedoch empfiehlt Siemens Folgendes: • Senkrechter Einbau bei Strömungsrichtung aufwärts Bild 4-6 Vertikale Ausrichtung, Strömungsrichtung nach oben ACHTUNG Abrasive und partikelhaltige Flüssigkeiten Ein senkrechter Einbau reduziert Abnutzung und Ablagerungen im Sensor auf ein Minimum Hinweis Gas-/Luftblasenbildung in der Flüssigkeit...

  • Seite 30: Montage

    • Stellen Sie sicher, dass die Temperaturgrenzwerte im Betrieb des Geräts nicht hochskaliert werden. • Unterdruckstöße in der Rohrleitung müssen vermieden werden, um Beschädigung der Auskleidungen (PTFE-Auskleidung) zu verhindern. Unterdruckstöße können das Gerät zerstören. SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 31: Transport

    Flanschgeräte ≤ DN 300 • Verwenden Sie Tragegurte mit Flanschgrößen kleiner als DN 300. • Wickeln Sie die Tragegurte um beide Prozessanschlüsse. • Ketten dürfen nicht verwendet werden, da sie das Gehäuse beschädigen können. SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 32: Entfernen Der Auskleidungsschutzelemente

    Einbau/Montage 4.3 Montage Bild 4-10 Falscher Transport Bild 4-11 Richtiger Transport Entfernen der Auskleidungsschutzelemente ACHTUNG Nur Sensoren mit Auskleidung aus PTFE oder PFA! Die folgenden Hinweise gelten nur für Sensortypen mit Auskleidung aus PTFE oder PFA! SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 33: Sensoren Mit Ptfe-Auskleidung

    Zum Entfernen der Blindscheiben keine scharfkantigen Gegenstände benutzen, da andernfalls die Auskleidung beschädigt werden kann! Im Auslieferungszustand ist der Sensor mit Blindscheiben aus Holz versehen, wodurch die Auskleidung bei Transport und Lagerung geschützt wird. SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 34: Siehe Auch

    • Berücksichtigen Sie die unter Festlegen des Einbauortes (Seite 25) beschriebenen Einbaubedingungen. • Lesen Sie die Sicherheitshinweise (Seite 25). Dichtungsauswahl ACHTUNG Geräte mit Auskleidung aus PTFE oder PFA Geräte mit einer Auskleidung aus PTFE oder PFA erfordern keine zusätzlichen Dichtungen. SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 35 Geräte mit Auskleidung aus Hartgummi oder Weichgummi • Geräte mit einer Auskleidung aus Hartgummi oder Weichgummi erfordern zusätzliche Dichtungen. • Siemens empfiehlt die Verwendung von Dichtungen aus Gummi oder gummiartigen Dichtungswerkstoffen. • Skalieren Sie die Anziehdrehmomente nicht hoch, um sie Ihrer Dichtungsauswahl anzupassen.

  • Seite 36: Drehmomentwerte

    • Die Härte des Dichtungswerkstoffs zwischen dem Durchflussmessgerät und den entsprechenden Flanschen beträgt maximal 75 Shore A. • Alle Schrauben sind verzinkt und ordnungsgemäß geschmiert. • Die Flansche bestehen aus Kohlenstoffstahl. • Das Durchflussmessgerät und die entsprechenden Flansche sind ordnungsgemäß zueinander ausgerichtet. SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 37 98,4 219,8 210,1 419,6 400,6 1050 1100 1200 143,0 138,1 301,0 289,1 599,7 575,4 1400 187,5 181,5 382,8 369,2 702,1 676,9 1500 212,1 206,3 437,8 424,0 1600 215,7 209,4 521,6 503,8 951,2 917,5 SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 38 296,9 105,3 95,7 203,5 184,1 352,7 314,8 152,6 138,6 284,5 257,4 207,4 189,9 410,4 373,4 198,9 183,5 355,4 327,5 243,3 225,4 459,8 426,1 362,1 338,6 753,0 702,2 1000 1050 1100 1200 1400 1500 SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 39 40,4 36,6 665,6 590,0 62,0 57,0 85,7 78,1 105,9 97,4 100,9 93,1 122,2 113,4 210,9 197,4 211,0 199,6 277,4 261,6 313,4 296,4 323,2 306,9 1000 406,9 389,5 1050 1100 1200 444,2 426,3 1400 SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 40 182,2 491,1 440,6 108,8 100,8 280,4 259,8 683,1 618,4 157,1 145,9 300,4 279,0 942,8 857,0 149,9 140,1 358,3 334,8 936,2 857,0 229,9 216,4 596,3 561,3 1478,5 1552 1365,7 1434 1000 1050 1100 1200 SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 41 120,2 109,8 174,0 160,4 153,7 141,9 163,3 150,1 234,8 218,1 139,7 129,6 167,1 154,2 245,0 228,0 218,0 203,9 244,6 227,9 361,8 340,0 217,9 206,0 358,2 338,8 369,4 350,8 1000 427,2 408,5 1050 1100 SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 42 47,9 116,4 106,0 74,6 69,0 146,2 134,3 73,9 68,7 149,2 137,5 89,6 83,7 179,0 165,9 129,4 121,9 241,4 225,7 124,1 116,9 139,4 131,7 188,4 178,3 204,2 194,1 1000 222,8 212,3 1050 246,8 233,7 SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 43: Potentialausgleich

    Dies wird durch eingebaute Erdungselektroden erreicht. Bild 4-16 Potentialausgleich mit Erdungselektroden Kathodisch geschützte Rohrleitung Systemen mit kathodischem Schutz sind mit besonderer Aufmerksamkeit zu behandeln. WARNUNG Verwendung in explosionsgefährdeten Bereichen Kathodischer Rohrleitungsschutz ist in explosionsgefährdeten Bereichen nicht zulässig. SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 44: Einbau Mit Erdungsringen

    Einbau mit Erdungsringen ACHTUNG Nur Messaufnehmer mit PTFE- oder PFA-Auskleidung ohne Erdelektroden Der Einbau mit Erdungsringen ist nur für Messaufnehmer mit PTFE- oder PFA-Auskleidung relevant. • Montieren Sie Erdungsringe bei Bedarf auf nicht leitfähigen Rohren. SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 45 • Verbinden Sie die Erdungsringe mit dem Messaufnehmer mithilfe der beiliegenden Erdungsbänder. Verbindung mit Erdungsband an Verbindung mit Erdungsband an Erdungsringen Typ Flacherdungsringen Hinweis Abrasive Flüssigkeiten In besonderen Fällen können die Erdungsringe als Einlaufschutz dienen. SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 46: Hochtemperatur-Messaufnehmer

    Einbau/Montage 4.5 Einbau mit Erdungsringen ACHTUNG Hochtemperatur-Messaufnehmer Hochtemperatur-Messaufnehmer werden mit zwei werkseitig montierten Erdungsringen ausgeliefert. Für den Potentialausgleich sind keine weiteren Maßnahmen erforderlich. SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 47: Anschließen

    Bediener gut erreichbar zu installieren. Er muss als Abschaltgerät für die Anlage gekennzeichnet sein. Hinweis Anwendungen in Ex-Bereichen Für den Einbauort und die Verschaltung von Messaufnehmer und Messumformer gelten besondere Anforderungen. Siehe Installation in explosionsgefährdeten Bereichen (Seite 14). SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 48: Ausgangskabel

    Bei Verwendung langer Kabel in Umgebungen mit starkem elektrischen Rauschen werden geschirmte Kabel empfohlen. Elektrodenkabel Die gestrichelten Verbindungen werden nur beim Einsatz des Spezialelektrodenkabels aufgeklemmt. WARNUNG Nationale Bestimmungen Beachten Sie bei der Feldverdrahtung die landesspezifischen Vorschriften für elektrische Installationen. SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 49: Getrennteinbau

    Feldverdrahtung: Achten Sie darauf, dass die nationalen Bestimmungen des Landes, in dem das betreffende Durchflussmessgerät installiert wird, eingehalten werden. Siehe auch Kabeldaten (Seite 69) Getrennteinbau Hinweis Nur Getrennteinbau Folgendes gilt bei Getrennteinbau des MAG 5000 / 6000 oder MAG 6000 I. SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 50 -Speicherbaustein aus dem Sensor heraus und bauen Sie ihn ® auf der Anschlussplatte im Messumformer ein. Beachten Sie dabei die Betriebsanleitung des betreffenden Messumformers. 4. Montieren Sie Kabelverschraubungen ½" NPT oder M20 für die Energieversorgungs- und Ausgangskabel. SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 51 91 92 93 94 95 96 97 Reserviert für Kommunikationsmodule Sensoranschluss Elektrodenkabel Braun Schwarz Blau Spulenkabel Blau Braun Schirm Hinweis: Spezialkabel mit individueller Drahtschirmung (dargestellt als gepunktete Linien) sind nur erforderlich, wenn die Leerrohrfunktion oder lange Kabel verwendet werden. SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 52: Installationsüberprüfung

    7. Montieren Sie erneut die Abdeckung des Hauptklemmenkastens. Hinweis Anziehdrehmoment Ziehen Sie die Schrauben mit 0,5 Nm fest. Installationsüberprüfung Das Messgerät kann jetzt in Normalbetrieb gehen. Informationen zu Inbetriebnahme und Einstellung von Parametern finden Sie in der jeweiligen Betriebsanleitung des Messumformers. SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 53: Verguss

    • Lassen Sie die Vergussmasse ca. 24 Stunden bei ca. 25°C (77°F) aushärten. Die Aushärtezeit erhöht sich pro -10°C (-18°F) um 100%.   Waagerechte Einbaulage Senkrechte Einbaulage Hinweis Das Gel kann mit Prüfgerätespitzen durchstochen oder zum Austauschen der Kabel entfernt werden. SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 54 Anschließen 5.4 Verguss SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 55: Instandhaltung Und Wartung

    Siemens definiert Sensor als nicht reparierbare Produkte. WARNUNG Unzulässige Reparatur, Instandhaltung und Wartung des Geräts • Reparatur- und Wartungsarbeiten dürfen nur durch von Siemens autorisiertes Personal durchgeführt werden. Transport und Lagerung Um einen ausreichenden Schutz während des Transports und der Lagerung zu gewährleisten, beachten Sie Folgendes: •...

  • Seite 56: Reparatur

    Kapitel Technische Daten (Seite 63). Reparatur WARNUNG Unzulässige Reparatur von Geräten in explosionsgeschützter Ausführung Explosionsgefahr in explosionsgefährdeten Bereichen • Reparaturarbeiten dürfen nur durch von Siemens autorisiertes Personal durchgeführt werden. WARNUNG Unzulässiges Zubehör und Ersatzteile Explosionsgefahr in explosionsgefährdeten Bereichen. • Verwenden Sie ausschließlich Originalzubehör und Originalersatzteile.

  • Seite 57: Dekontaminierung

    Wie Sie ein Produkt an Siemens zurücksenden, erfahren Sie unter Rücksendung an Siemens (www.siemens.de/ruecksendung-zu-siemens). Wenden Sie sich an Ihren Siemens-Vertreter, um zu klären, ob ein Produkt reparaturfähig ist und wie Sie es zurücksenden. Ihr Vertreter kann Ihnen auch bei der schnellen Bearbeitung der Reparatur, einem Kostenvoranschlag für die Reparatur oder einem Reparaturbericht/...
  • Seite 58 Instandhaltung und Wartung 6.4 Ersatzteilbestellung SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 59: Fehlerbehebung/Faqs

    Ein hoher Messwert weist auf eine Spule mit offenem Stromkreis hin. Hinweis Bei Abweichung von den Nennspulenwerten ist der Messaufnehmer beschädigt und muss ersetzt werden. Spulenisolationsprüfung WARNUNG Potentielle Gefahr Führen Sie die Spulenisolationsprüfung nur in einem nicht explosionsgefährdeten Bereich durch! SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 60: Elektrodenwiderstandsprüfung

    Isolationsmessgerät zwischen Anschluss 82 und der Druckplatte und zwischen Anschluss 83 und der Druckplatte, um ggf. Wassereintritt hinter den Elektroden oder im Gehäuse zu ermitteln. Schwankende Prozesswerte Frage Warum schwanken die angezeigten Prozesswerte, wenn das Elektrodenkabel bewegt wird? SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 61 – Schließen Sie das Elektrodenkabel (82, 83, 0 und Schirmung) gemäß den Anweisungen in Kapitel Anschließen (Seite 47) an. Hinweis Schwingende Umgebungen Es ist empfehlenswert, in schwingenden Umgebungen für Messaufnehmer mit den Nennweiten DN 2 und DN 3 rauscharme Spezialkabel einzusetzen. SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 62 Fehlerbehebung/FAQs 7.2 Schwankende Prozesswerte SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 63: Technische Daten

    O kont. (nicht bei Ex) bei Ex) bei Ex) Prüfdruck 1,5 x PN (soweit zutreffend) 1,5 x PN (soweit zutreffend) 1,5 x PN (soweit zutreffend) Druckabfall bei 3 m/s wie gerades Rohr Nach 2014/30/EU SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 64 • PN 35 (DN 50 bis 600, 35 bar (508 psi)) JIS B 2220:2004 • K10 (½" bis 24") • K20 (½" bis 24") Andere Flansche und Druck‐ auf Anfrage auf Anfrage stufen SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 65   0,01 bis 40 bar   ® (0,15 bis 580 psi) Ebonit   0,01 bis 100 bar   (0,15 bis 1450 psi) Der maximale Betriebsdruck nimmt mit steigender Betriebstemperatur und bei Edelstahlflanschen ab SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 66 -40 bis +70 °C   (-40 bis +158 °F) Bei Temperaturen unter -20 °C (-4 °F) müssen AISI 304- oder 316-Flansche ein‐ gesetzt werden Ebonit   0 bis 95 °C   (32 bis 203 °F) SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 67 Klemmkasten (nur Getrennt‐ • Standardausführung glas‐ • Standardausführung glas‐ • Edelstahl AISI 316 version) faserverstärktes Polyamid faserverstärktes Polyamid (1.4436) • Edelstahl AISI 316 • Edelstahl AISI 316 (1.4436) (1.4436) Kabeleingänge       SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 68 DGRL (Alle DIN EN1092-1-Flan‐ DGRL (Alle DIN EN1092-1-Flan‐ DGRL (Alle DIN EN1092-1-Flan‐ sche DGRL-konform) – 97/23/ sche DGRL-konform) – 97/23/ sche DGRL-konform) – 97/23/ Materialprüfzeugnis DIN auf Anfrage auf Anfrage auf Anfrage EN 10204 3.1 SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 69: Kabeldaten

    1) Bei Nennweiten über 600 mm (24") in PN 16 steht DGRL-Konformität als Aufpreisoption zur Verfügung. Das Grundgerät ist lediglich nach NSR (Niederspannungsrichtlinie) und EMV zugelassen. Kabeldaten Beschreibung Standardkabel für Elektrode oder Spule Elektrodenkabel, doppelt geschirmt Kabelsatz mit Standardspulenkabel und doppelt geschirmten Elektrodenkabel (auch verfügbar als rauscharmes Kabel für Mes‐ saufnehmer MAG 1100) SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 70 -5 bis +70 °C -5 bis +70 °C (23 bis 158 °F) (23 bis 158 °F) Festinstallation -30 bis +70 °C -30 bis +70 °C (-22 bis 158 °F) (-22 bis 158 °F) Kabelparameter Kapazität 161,50 pF/m Induktivität 0,583 μH/m 43,83 þH/Ω SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 71: Druck-/Temperaturbereich

    Tabelle 8-12 Maße nach Zollsystem (Drücke in psi) - Nennweiten 1", 1½" und >12" Flanschspezi‐ Flanschausle‐ Temperatur (°F) fikationen gung EN 1092-1 PN 10 PN 16 PN 40 ANSI B16.5 150 lb AWWA C-207 Klasse D 150l SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 72: Leitfähigkeit Der Prozessflüssigkeit

    8.3 Leitfähigkeit der Prozessflüssigkeit Leitfähigkeit der Prozessflüssigkeit Kompakteinbau Flüssigkeiten mit einer elektrischen Leitfähigkeit ≥ 5 μS/cm. Getrennteinbau Standardkabel [µS/cm] Leitfähigkeit des Messstoffs [ft] Leitungslänge Spezialkabel [µS/cm] Leitfähigkeit des Messstoffs 150 300 600 1200 1500 [ft] Leitungslänge SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 73: Leerrohrerkennung

    Nahrungsmittel und Getränke, Papier Säuren, organische Säuren, Alkalis, und Zellstoff verdünnte Salze Hastelloy C22 Trinkwasser, Abwasser, abrasive Flüs‐ Reduzierende Säuren, oxidierende sigkeiten, Chemikalien, Nahrungsmit‐ Säuren, organische Säuren, Alkalis, tel und Getränke, Papier und Zellstoff verdünnte Salze SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 74 Reduzierende Säuren, oxidierende Nahrungsmittel und Getränke, Papier Säuren, organische Säuren, Alkalis, und Zellstoff verdünnte Salze Platin Trinkwasser, Abwasser, Chemikalien, Reduzierende Säuren, oxidierende Nahrungsmittel und Getränke, Papier Säuren, organische Säuren, Alkalis, und Zellstoff verdünnte Salze SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 75: Maßzeichnungen

    13,1 486/483 19,1 15,5 14,1 511/508 20,0 17,5 14,3 516/513 20,2 10,7 17,8 15,2 541/538 21,2 10,7 19,8 16,5 572/569 22,4 12,2 22,2 17,4 597/594 23,4 13,8 24,2 19,4 648/645 25,4 12,6 28,2 SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 76 550/ - 21,7/ - 21,7 21,7 23,6 600/ - 23,6/ - 23,6 23,7 23,6 600/ - 23,6/ - 23,6 23,7 23,6 600/ - 23,6/ - 24,6 26,8 23,6 600/ - 23,6/ - 30,0 31,5 SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 77 AS 4087 C-207 PN 16, 21, 35 Klasse D Inch Inch Inch Inch Inch Inch Inch Inch 11,0 1¼ 11,8 1½ 12,6 13,0 2½ 10,8 14,6 10,7 10,8 10,8 13,8 10,7 12,2 18,1 12,2 SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 78 : PN 35 DN 500 = 680 mm : PN 35 DN 600 = 750 mm : Nicht AS 4087 PN 21 oder PN 35 Tabelle 9-4 Erdungsringe Nennweite Gew.  4) Inch Inch Inch Inch 1¼ SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 79 = Erdungsring Typ C = Erdungsring Typ E (beiliegend und werkseitig auf 180 °C-Hochtemperatur-Sensor PTFE montiert) = Flache Erdungsringe : Gewichte sind Näherungswerte (für PN 16) ohne Messumformer. : Gewicht (ca.) für AWWA ohne Messumformer SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 80 1760 1800 2045 1970 2000 2265 2180 PN10 1015 1115 1050 1000 1230 1160 1200 1455 1380 1400 1675 1590 1500 1785 1700 1600 1915 1820 1800 2115 2020 2000 2325 2230 PN16 SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 81 9.1 Maße und Gewicht Abmessungen (mm) Verschraubung Bohrungen Schrauben 1025 1125 1050 1000 1255 1170 1200 1485 1390 1400 1685 1590 1500 1820 1710 1600 1930 1820 1800 2130 2020 2000 2345 2230 PN40 150 lb SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 82 1100 1403 1315 1200 1511 1422 1400 1683 1594 1500 1854 1759 1600 2032 1930 1800 2197 2096 2000 2362 2261 AS 4087 PN16 1060 1175 1092 1000 1255 1175 1200 1490 1410 SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 83: Werkseinstellungen In Abhängigkeit Von Den Nennweiten

    2000 143,1 5725 3000 176,7 7068 4000 254,4 10178 5000 346,3 13854 6000 397,6 15904 7000 452,3 18095 9000 572,5 22902 1000 12000 706,8 28274 1050 12000 706,8 28274 1100 14000 855,2 34211 SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 84 US MG 1200 66043 4481 179262,9 US GPM US G US MG 1400 110072 6099,9 243993,7 US GPM 1000 US G US MG 1500 132086 7002.4 280098,3 US GPM 1000 US G US MG SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 85 +/− 10 +/− 10 +/− 10 1000 +/− 10 1100 +/− 10 1200 +/− 10 1400 +/− 10 1500 +/− 10 1600 +/− 10 1800 +/− 10 2000 146,8 +/− 10 2200 +/− 10 SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 86 Maßzeichnungen 9.1 Maße und Gewicht SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 87: Produktdokumentation Und Support

    Seriennummer verfügbar sind, wie z. B. technische Daten, Ersatzteile, Kalibrierungsdaten oder Werkszertifikate. Eingabe der Seriennummer 1. Öffnen Sie das PIA Life Cycle Portal (https://www.pia-portal.automation.siemens.com). 2. Wählen Sie die gewünschte Sprache. 3. Geben Sie die Seriennummer Ihres Geräts ein. Die für Ihr Gerät relevante Produktdokumentation wird angezeigt und kann heruntergeladen werden.

  • Seite 88: A.2 Technischer Support

    Zusätzlich zum technischen Support bietet Siemens umfassende Online-Services unter Service & Support (http://www.siemens.com/automation/serviceandsupport). Kontakt Wenn Sie weitere Fragen zum Gerät haben, wenden Sie sich bitte an Ihre Siemens-Vertretung vor Ort, die Sie unter Ansprechpartner (http://www.automation.siemens.com/partner) finden. Um den Ansprechpartner für Ihr Produkt zu finden, gehen Sie zu "Alle Produkte und Branchen"...

  • Seite 89: Glossar

    Technologie ist bedienungsfreundlich und sehr zuverlässig. Der IP-Code (engl. Ingress Protection, Eindringschutz) gibt an, bis zu welchem Grad ein Gehäuse dem von ihm umschlossenen elektronischen Betriebsmittel Schutz gegen Umweltbedingungen bietet. Diese so genannte Schutzart wird durch bestimmte Prüfungen SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 90 DIN 19 245 normiert wurde. PROFIBUS ist ein Standard für die Feldbus-Kommunikation in der Automatisierungstechnik und nicht zu verwechseln mit dem PROFINET-Standard für Industrial Ethernet. PROFIBUS-PA (Prozessautomatisierung) ist eine von drei untereinander kompatiblen PROFIBUS-Varianten. PROFIBUS-DP (Dezentrale Peripherie) SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 91 Anwender geänderten Werte oder Einstellungen und programmiert damit neue Messumformer automatisch ohne Verlust an Messgenauigkeit. USM II ist eine Kommunikationsplattform. Das USM II-Konzept von Siemens ermöglicht die Bestückung von Zusatz-Busmodulen ohne Funktionsverlust. 1. Alle Module sind in echtem "Plug & Play" bestückbar.
  • Seite 92 Glossar SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...

  • Seite 93: Index

    Kabelisolierung, 49 Einbaulage des Sensors, 29 Katalog Elektrischer Anschluss Technische Datenblätter, 87 Sicherheitsanweisungen, 47 Kathodischer Schutz, 43 Technische Daten Kabel, 49 Kenndaten zur Eigensicherheit, 14 Elektroanschluss Kommunikationsmodule, 19 Getrennteinbau, 49 Konformität, 9 In Ex-Bereichen, 47 Kundensupport, (Siehe Technischer Support) Elektrode Werkstoff, 20, 73 Elektrodenwiderstandsprüfung, 60 Erdungsringe, 44 SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
  • Seite 94 Größenabhängig, 83 Schwingungen, 26, 66 Werkstoffverträglichkeit, 9 Service, 55, 88 Service und Support Internet, 88 Sicherheit Zertifikate, 87 Einbau des Messaufnehmers, 25 Zertifikate und Zulassungen, 68 Gerätesicherheitsnormen, 9 Zusatzmodule, (Siehe Kommunikationsmodul) Sicherheitsanweisungen Elektrischer Anschluss, 47 Spulenisolationsprüfung, 59 Spulenwiderstandsprüfung, 59 Support, 88 Support-Anfrage, 88 Symbole, (Siehe Warnsymbole) Systemkomponenten, 19 SITRANS FM MAG 3100 Betriebsanleitung, 03/2023, A5E03086288-AF...
