ГАЗОВЫЕ ТРУБОПРОВОДЫ

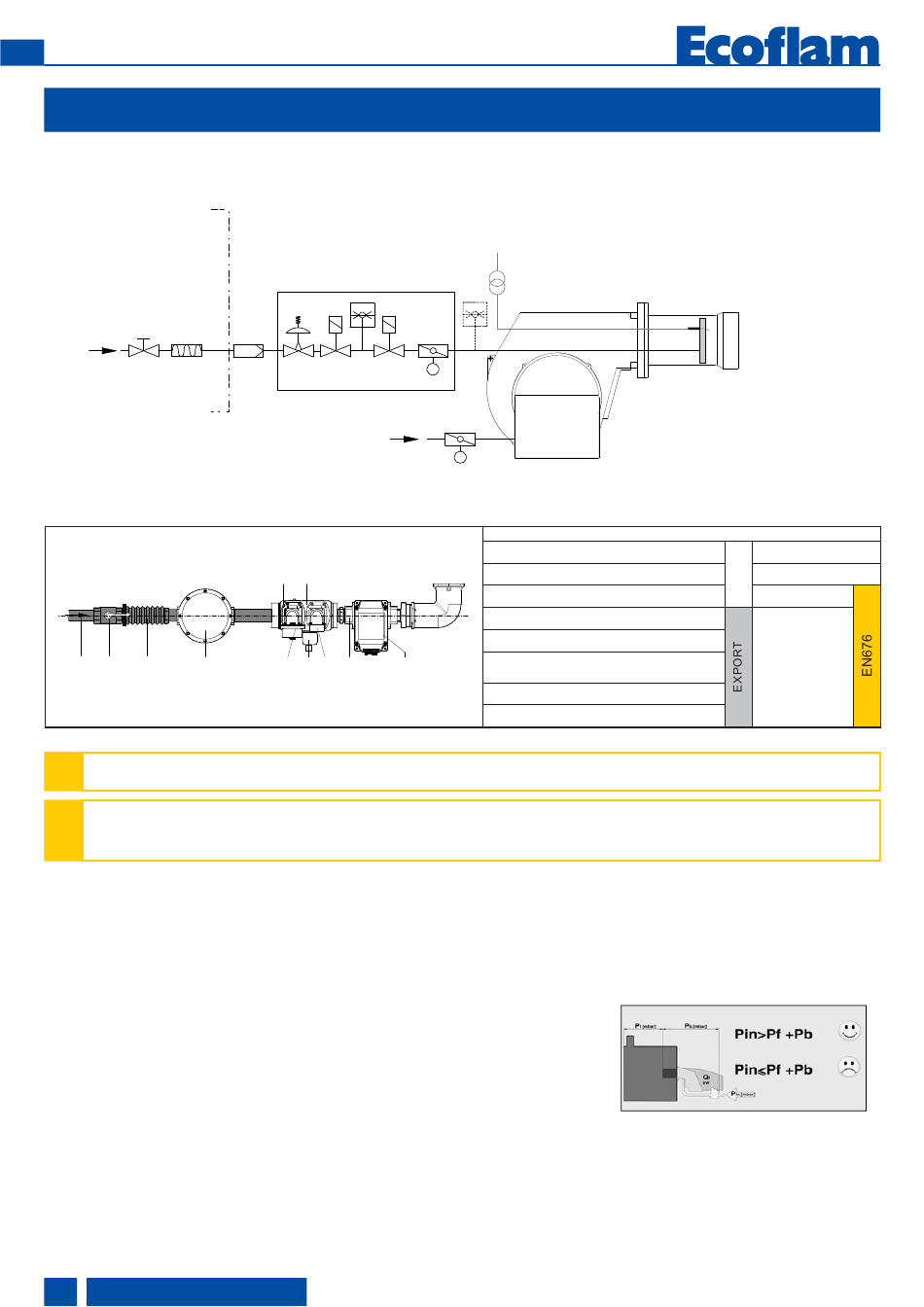

СХЕМА СОЕДИНЕНИЙ ДЛЯ ГОРЕЛОК (ГАЗОВАЯ РАМПА VGD SIEMENS)
Hе входит в стандартную ком-
To be supplied by the installer
плектацию
141
143
Газ
Gas
Hе входит в стандартную ком-
To be supplied by the installer
плектацию
Двойные газовые клапаны с соленоидами и стабилизатором VGD Siemens и реле мин давления + газовый фильтр (ACS).
VGD 20.503 Rp 2" / VGD 40.065
1 2 3
!
* ИСПОЛНЕНИЕ ПО EN676: к газовой рампе VCS добавьте регулятор давления газа и фильтр, а к VGD добавьте фильтр.
!
ПРИМЕЧАНИЕ: следует использовать только газовые рампы сделанные изготовителем горелок и испытанные в соответствии со
спецификацией горелки. Комплектующие и принадлежности необязательные по EN676 для соответствия требованиям безопасности.
Дополнительные принадлежности должны быть установлены монтажником в соответствии с местными регламентами безопасности и
практическими руководствами.
Группа газовых клапанов и инструментов
Газовые контуры должны рассчитываться
в соответствии с нужной подачей газа
и имеющимся сетевым давлением.
Газовая рампа выбирается специально в
зависимости от типа тепловой установки.
Должны учитываться следующие
параметры:
• мощность горелки,
• противодавление в топочной камере,
• потери давления газа в головке горелки
• потери давления в газовой рампе.
Значение суммарной потери давления
газа должно быть всегда ниже
имеющегося давления подачи газа.
Удаление воздуха
Внимание! Перед пуском горелки в работу
или после выполнения ремонтных работ,
удалите воздух из всего подводящего
газопровода, а также из газовой рампы
14 www.ecoflam-burners.com
313
144
142
151
Air
7 6
4 11 5 10
8
в атмосферу вне помещения (например
с помощью шланга), приняв меры
безопасности.
Ни в коем случае воздух из газопровода
не должен выводиться в помещение
котельной или в топочную камеру.
Используйте пробную горелку, чтобы
убедиться, что газопроводящие
элементы освобождены от
воспламеняющейся газовой смеси.
Опора
Газовая рампа и ее принадлежности
должны поддерживаться
телескопическим или сходным с ним
подъемным устройством во время и
после выполнения монтажа (например
на фильтре или клапане).
Уплотнение
Рекомендуется применять
100 Горелки
144 Gas governor
120 воздушный демпфер
150 Batterfly valve
141 Шаровой кран
151 Gas train Landis VGD....
142 Газовый Фильтр
313 Min.gas pressure switch
143 Антивибрационная вставка
314 Max.gas pressure switch
144 Cтабилизатор давления
349 Air/gas damper motor
150 поворотной заслонкой
314
100
150
M
349
120
M
349
1. газопровод
2. отсечной кран
3. антивибрационная муфта
4. газовый фильтр
5. реле мин. давления газа
6. газовый клапан + 10. привод клапана
7. рабочий газовый клапан +
9
11. привод клапана
8. двустворчатый клапан
9. сервопривод двустворчатый клапан
151 Газовая рампа VGD Siemens...
313 Реле мин. давления газа
314 Реле макс. Давления
349 сервопривод
ГАЗОВЫЕ
РАМПЫ
легкосъемную прокладку (с плоскими
уплотняющими поверхностями), чтобы
облегчить ремонтные работы на котле
и обеспечить, при необходимости,
возможность поворота дверцы котла
наружу.
ОБОЗНАЧЕНИЯ
Pf: Противодавление топки
Pb: Потеря давления горелки
(пламенная голова
+ комплектная газовая рампа)
Pin: минимальное входное давление
