Inhaltsverzeichnis

1 0 0 . 7 8 8
W e r k z e u g t r ä g e r
P r o f i
Hinweis
Bei den OPITEC Werkpackungen handelt es sich nach Fertig-
stellung nicht um Artikel mit Spielzeugcharakter allgemein
handelsüblicher Art, sondern um Lehr- und Lernmittel als
Unterstützung der pädagogischen Arbeit.
1
D100788#1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Opitec Hobbyfix 100.788

Inhaltszusammenfassung für Opitec Hobbyfix 100.788

  • Seite 1 W e r k z e u g t r ä g e r P r o f i Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertig- stellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit.
  • Seite 2 1. Sachinformation: Art: Gebrauchsgegenstand als Bausatz; Verwendung: Im Werkunterricht für die 7. - 9. Jahrgangsstufe; 2. Materialkunde: 2.1. Werkstoff: Kiefernholz (Nadelholz), Weichholz; Sperrholz, mehrfach verleimt; Bearbeitung: alle Hölzer können gesägt, gehobelt, geraspelt, gefeilt und geschliffen werden; Ausnahme: Hobeln von Sperrholz; Holzverbindung: Leim-, oder Schraubverbindungen;...
  • Seite 3 4. Stückliste Baugruppe Material Menge Abbildung / Teile-N° Größe Grundplatte Kiefernleiste 15 x 100 x 350 mm Seitenteile Kiefernleiste 15 x 100 x 350 mm Kiefernleiste 15 x 40 x 350 mm Stirnteile Kiefernleiste 15 x 40 x 350 mm Werkzeughalter Kiefernleiste 15 x 40 x 350 mm...

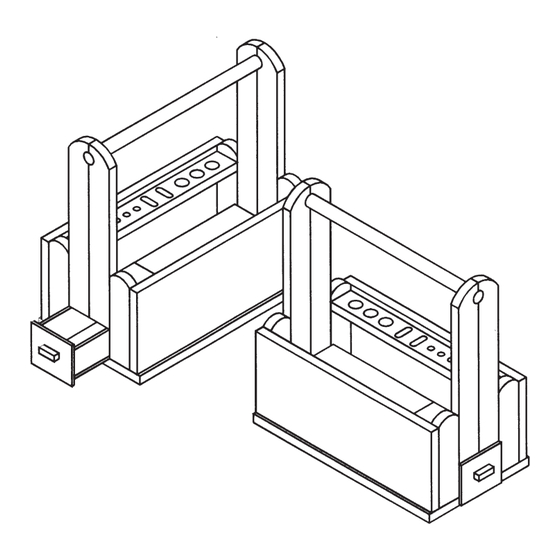

  • Seite 4: Explosionszeichnung

    5. Explosionszeichnung D100788#1...

  • Seite 5: Herstellung Und Zusammenbau (Verleimen) Von Grundplatte, Stirn- Und Seitenteile

    6. Bauanleitung Übersicht: 6.1. Herstellung und Zusammenbau (verleimen) von Grundplatte, Stirn- und Seitenteile 6.2. Herstellung und Montage (verleimen) des Schubladentunnels und Griff 6.3. Herstellung und Montage Werkzeughalter 6.4. Herstellung und Zusammenbau (verleimen) der Schubladen 6.5. Funktionsüberprüfung 6.1. Herstellung und Zusammenbau (verleimen) von Grundplatte, Stirn- und Seitenteile - Als Grundplatte zwei Leisten (1) 15 x 100 x 350 mm zu einer Platte 15 x 200 x 350 mm zusammenleimen - Für die Stirnteile je zwei Leisten (4) 15 x 40 x 350 mm zu einer Leiste 15 x 80 x 350 mm zusammenleimen.

  • Seite 6: Herstellung Und Montage (Verleimen) Des Schubladentunnels Und Griff

    6.2. Herstellung und Montage (verleimen) des Schubladentunnels und Griff - Leisten (7) 10 x 10 x 350 mm auf 320 mm ablängen (Abschnitte als Griffe für die Schubläden aufheben) - Eine Sperrholzplatte (9) 5 x 100 x 200 mm auf 5 x 90 x 120 mm und eine auf 5 x 90 x 200 mm ablängen. - Sperrholzstreifen (8) 5 x 40 x 330 mm auf 320 mm ablängen.

  • Seite 7: Herstellung Und Zusammenbau (Verleimen) Der Schubladen

    6.4. Herstellung und Zusammenbau (verleimen) der Schubladen Beachte: Die Schubladen dürfen nicht breiter als 80 mm sein. Besser wäre eine Breite unter 80 mm, damit eine einwandfreie Funktion (kein verhaken) der Schubladen gewährleistet ist. - Von den Sperrholzstreifen (10) 5 x 70 x 250 je zwei Teile mit 165 mm und 80 mm Länge absägen. - Von den Sperrholzstreifen (11) 5 x 50 x 250 zwei Teile mit 70 mm und 4 Teile mit 170 mm Länge absägen.
  • Seite 8 D100788#1...
  • Seite 9 7. Schablone für Werkzeughalter D100788#1...
