Bedienung

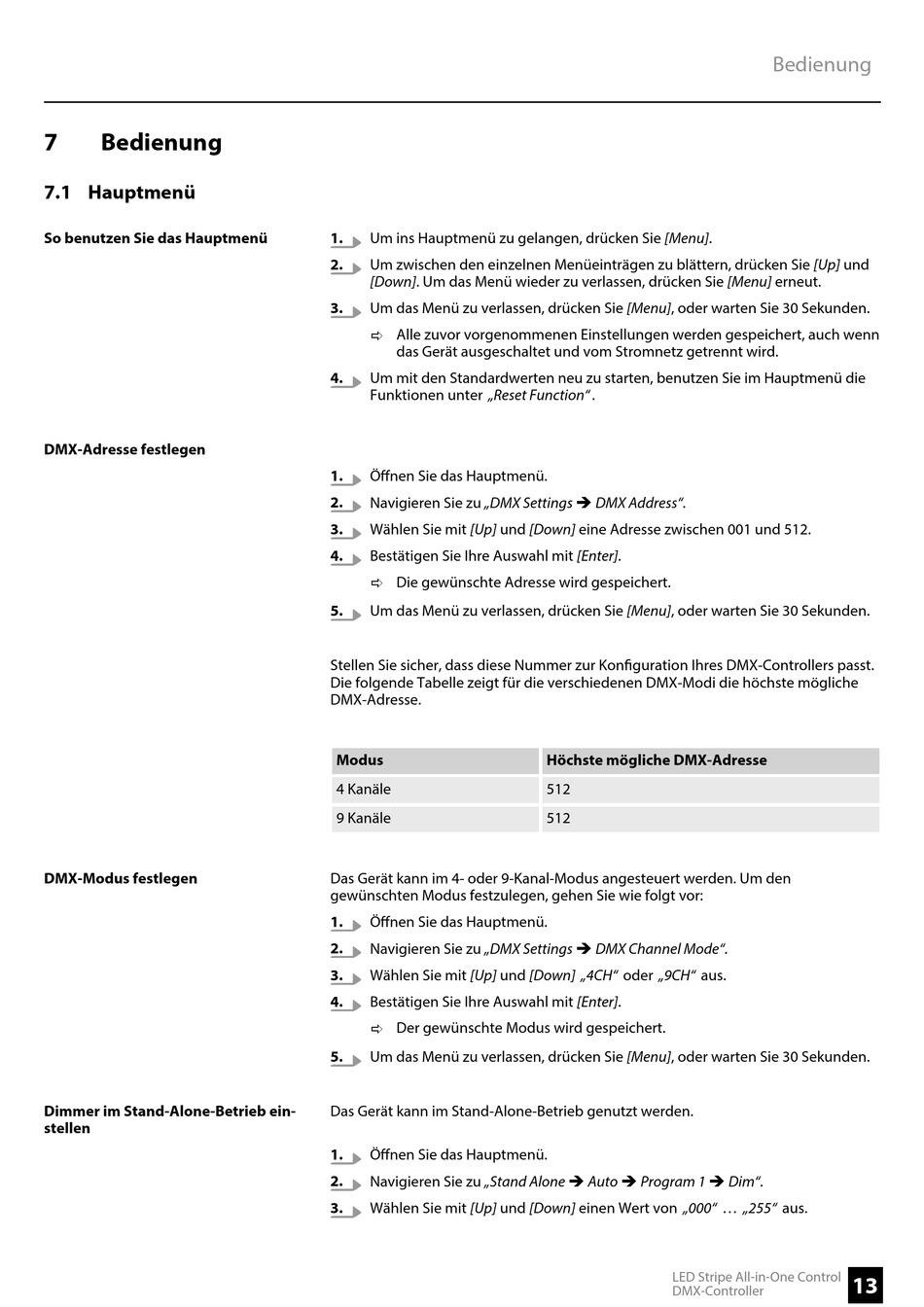

7.1 Hauptmenü
So benutzen Sie das Hauptmenü
DMX-Adresse festlegen
DMX-Modus festlegen
Dimmer im Stand-Alone-Betrieb ein‐
stellen
1. Um ins Hauptmenü zu gelangen, drücken Sie [Menu].
2.
Um zwischen den einzelnen Menüeinträgen zu blättern, drücken Sie [Up] und
[Down]. Um das Menü wieder zu verlassen, drücken Sie [Menu] erneut.
3. Um das Menü zu verlassen, drücken Sie [Menu], oder warten Sie 30 Sekunden.
ð Alle zuvor vorgenommenen Einstellungen werden gespeichert, auch wenn
das Gerät ausgeschaltet und vom Stromnetz getrennt wird.
4.
Um mit den Standardwerten neu zu starten, benutzen Sie im Hauptmenü die
Funktionen unter „Reset Function" .
1.
Öffnen Sie das Hauptmenü.
2.
Navigieren Sie zu „DMX Settings è DMX Address".
3. Wählen Sie mit [Up] und [Down] eine Adresse zwischen 001 und 512.
4.
Bestätigen Sie Ihre Auswahl mit [Enter].
ð Die gewünschte Adresse wird gespeichert.
5. Um das Menü zu verlassen, drücken Sie [Menu], oder warten Sie 30 Sekunden.
Stellen Sie sicher, dass diese Nummer zur Konfiguration Ihres DMX-Controllers passt.
Die folgende Tabelle zeigt für die verschiedenen DMX-Modi die höchste mögliche
DMX-Adresse.
Modus
4 Kanäle
9 Kanäle
Das Gerät kann im 4- oder 9-Kanal-Modus angesteuert werden. Um den
gewünschten Modus festzulegen, gehen Sie wie folgt vor:
1. Öffnen Sie das Hauptmenü.
2.
Navigieren Sie zu „DMX Settings è DMX Channel Mode".
3. Wählen Sie mit [Up] und [Down] „4CH" oder „9CH" aus.
4. Bestätigen Sie Ihre Auswahl mit [Enter].
ð Der gewünschte Modus wird gespeichert.
5. Um das Menü zu verlassen, drücken Sie [Menu], oder warten Sie 30 Sekunden.
Das Gerät kann im Stand-Alone-Betrieb genutzt werden.
1.
Öffnen Sie das Hauptmenü.
2.
Navigieren Sie zu „Stand Alone è Auto è Program 1 è Dim".
3.
Wählen Sie mit [Up] und [Down] einen Wert von „000" ... „255" aus.
Höchste mögliche DMX-Adresse
512
512
LED Stripe All-in-One Control
DMX-Controller
Bedienung
13
