- Seite 1 LED Stripe All-in-One Control DMX-Controller...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 26.06.2023, ID: 554122...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise......................5 1.1 Weitere Informationen....................5 1.2 Darstellungsmittel......................5 1.3 Symbole und Signalwörter..................6 Sicherheitshinweise....................... 7 Leistungsmerkmale....................... 8 Installation..........................9 Inbetriebnahme........................10 Anschlüsse und Bedienelemente................. 11 Bedienung..........................13 7.1 Hauptmenü........................13 7.2 Menüübersicht....................... 16 7.3 Funktionen im 4-Kanal-DMX-Modus..............16 7.4 Funktionen im 9-Kanal-DMX-Modus.............. - Seite 4 LED Stripe All-in-One Control DMX-Controller...
-
Seite 5: Allgemeine Hinweise
Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. -
Seite 6: Symbole Und Signalwörter
Allgemeine Hinweise Handlungsanweisungen Die einzelnen Schritte einer Handlungsanweisung sind fortlaufend nummeriert. Das Ergebnis eines Schritts ist eingerückt und durch einen Pfeil hervorgehoben. Beispiel: Schalten Sie das Gerät ein. Drücken Sie [Auto]. ð Der automatische Betrieb wird gestartet. Schalten Sie das Gerät aus. Querverweise Verweise auf andere Stellen der Bedienungsanleitung erkennen Sie am vorange‐... -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Gebrauch Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Per‐ sonen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch entstehen, wird keine Haftung übernommen. -
Seite 8: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Bei diesem Gerät handelt es sich um ein Vorschaltgerät und eine Steuerung für LED Stripes in Einem. Das Gerät ist geeignet für 12–24V LED Stripes. Das Gerät ist perfekt für die Festinstallation in Bars und Clubs geeignet. Das Gerät bietet flexible Einsatzmöglichkeiten durch verschiedene Steuermöglich‐ keiten. -
Seite 9: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es verwenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lage‐ rung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 10: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Con‐ „DMX“ trollers oder eines anderen DMX-Geräts. -

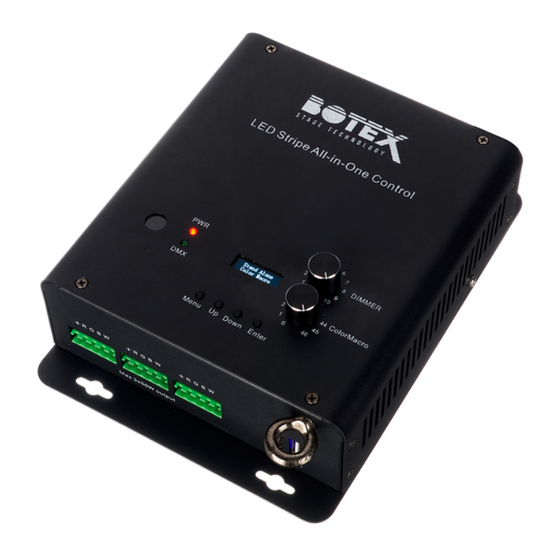

Seite 11: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente ö & 1 Verriegelbare Power-Twist TR1-Eingangsbuchse für die Stromversorgung 2 Sicherung 3 [DMX IN] | DMX-Eingang, 3-polig 4 [DMX OUT] | DMX-Ausgang, 3-polig 5 Display 6 Bedienelemente Ein-/Ausschaltknopf | unbeschriftet [Menu] | Aktiviert das Hauptmenü und wechselt zwischen den Menüpunkten. Schließt ein geöffnetes Untermenü. [Up] | Erhöht den angezeigten Wert um eins. - Seite 12 Anschlüsse und Bedienelemente [DIMMER] | Dimmer [ColorMacro] | Color Macro „PWR“ | LED leuchtet, wenn das Gerät eingeschaltet ist. „DMX“ | LED leuchtet, wenn DMX aktiv ist. 7 USB-Anschlüsse zum Laden von Geräten 8 5-polige Anschlussblöcke für LED Stripes 9 IR-Fernbedienung [Red] | Farbwert Rot, Einstellen über + und - [Green] | Farbwert Grün, Einstellen über + und - [Blue] | Farbwert Blau, Einstellen über + und -...
-
Seite 13: Bedienung
Bedienung Bedienung 7.1 Hauptmenü So benutzen Sie das Hauptmenü Um ins Hauptmenü zu gelangen, drücken Sie [Menu]. Um zwischen den einzelnen Menüeinträgen zu blättern, drücken Sie [Up] und [Down]. Um das Menü wieder zu verlassen, drücken Sie [Menu] erneut. Um das Menü zu verlassen, drücken Sie [Menu], oder warten Sie 30 Sekunden. ð... - Seite 14 Bedienung Bestätigen Sie Ihre Auswahl mit [Enter]. ð Die gewünschte Lichtintensität wird gespeichert. Navigieren Sie zu „Stand Alone è Auto è Program 1 è Speed“. Wählen Sie mit [Up] und [Down] einen Wert von „000“ … „255“ aus. Bestätigen Sie Ihre Auswahl mit [Enter]. ð...
- Seite 15 Bedienung IR-Fernbedienung einstellen Öffnen Sie das Hauptmenü. Navigieren Sie zu „Setting è IR Remote“. Wählen Sie mit [Up] und [Down] „On“ oder „Off“ aus. Bestätigen Sie Ihre Auswahl mit [Enter]. ð Die Fernbedienung ist aktiviert (On) oder deaktiviert (Off). Gerät auf Werkszustand zurücksetzen Öffnen Sie das Hauptmenü.
-
Seite 16: Menüübersicht
Bedienung 7.2 Menüübersicht DMX Address 001-512 DMX mode Program 1 000-255 Program 2 Speed 000-255 Auto Program 3 (no dimmer, dimmer Program 4 via knob) Program 5 Program 6 Sound Mic Sens 00~99 00 - 99 Stand Alone Color Off Color 1 MENU Color Macro... - Seite 17 Bedienung Kanal Wert Funktion 0…255 Grün 0…255 Blau 0…255 Weiß Stroboskop 000…005 Stroboskop offen 006…010 Stroboskop geschlossen 011…033 Zufälliger Puls, langsam…schnell 034…056 Zufälliger Ramp up, langsam…schnell 057…079 Zufälliger Ramp down, langsam…schnell 080…102 Zufälliger Stroboskopeffekt, langsam…schnell 103…127 Stroboskop Pauseneffekt, 5 s…1 s (Kurzer Burst mit Pause) 128…250 Stroboskop von langsam…schnell (<1 Hz…20 Hz) 251…255...
-
Seite 18: Technische Daten
Technische Daten Technische Daten 50 mm 160 mm Steuerprotokolle Anzahl der DMX-Kanäle 4 oder 9 Eingangsanschlüsse DMX-Ansteuerung XLR-Einbaubuchse, 3-polig Spannungsversorgung Power Twist Ausgangsanschlüsse DMX-Ansteuerung XLR-Einbaubuchse, 3-polig 3 × Anschluss für LED Stripes Anschlussblöcke 5-polig (je max. 50 W Output) 2 × USB USB 2.0, 5 V/2 A Leistungsaufnahme 150 W... -
Seite 19: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wertvolles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer fal‐... -
Seite 20: Fehlerbehebung
Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnitt‐ stellenschaltkreis verursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. LED Stripe All-in-One Control DMX-Controller... -
Seite 21: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wiederverwertung zugeführt werden. - Seite 22 Notizen LED Stripe All-in-One Control DMX-Controller...
- Seite 24 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
