BEDIENUNGSANLEITUNG SIGNALPOINT PRO
6.2 Klemmenanschlüsse
4
3
2
1
6.3 Berechnung der maximalen Kabellänge
Bei der Verwendung von Barrieren oder Isolatoren sind die begrenzenden Faktoren für
die maximale Kabellänge die Gesamtkapazität und -induktivität. An die Ausgänge einer
Barriere oder eines Isolators kann nur eine bestimmte Kapazität und Induktivität
angeschlossen werden. Das Kabel zwischen dem Feldgerät und der Barriere oder dem
Isolator besitzt eine Kapazität und eine Induktivität pro Meter oder Kilometer, deren
Werte vom Hersteller oder Lieferanten erhältlich sind.
Zur Berechnung der maximalen Kabellänge ist die gesamte Kapazität und Induktivität
der Kabelstrecke zu ermitteln und dazu die Kapazität und Induktivität des Feldgeräts zu
addieren (im Falle des Signalpoint sind Kapazität und Induktivität = 0). Die
Gesamtwerte dürfen nicht größer sein als die Kapazität oder Induktivität der Barriere
oder des Isolators.
Beispiel für zweikanalige Zenerbarriere MTL7787+:
Zulässige Kapazität der Barriere
Zulässige Induktivität der Barriere
Interne Kapazität des Feldgeräts
Interne Induktivität des Feldgeräts
Kabelkapazität pro Meter
Kabelinduktivität pro Meter
Zulässige Gesamtkapazität des Kabels
Zulässige Gesamtinduktivität des Kabels
Anschluss
Klemme 1
+VE
Klemme 2
Signal
Klemme 3
Nicht benutzt
Klemme 4
Abschirmung
Hinweis: Die maximale Kabellänge wird bestimmt
durch die Kapazität und Induktivität des Kabels;
diese Werte dürfen aber höchstens so groß sein wie
die Kapazität (Ca) und Induktivität (La) der Barriere.
Ist die Kapazität und Induktivität des Kabels nicht
bekannt, sollte für die Berechnung von ca. 200 pF
und 0,66 µH pro Meter ausgegangen werden.

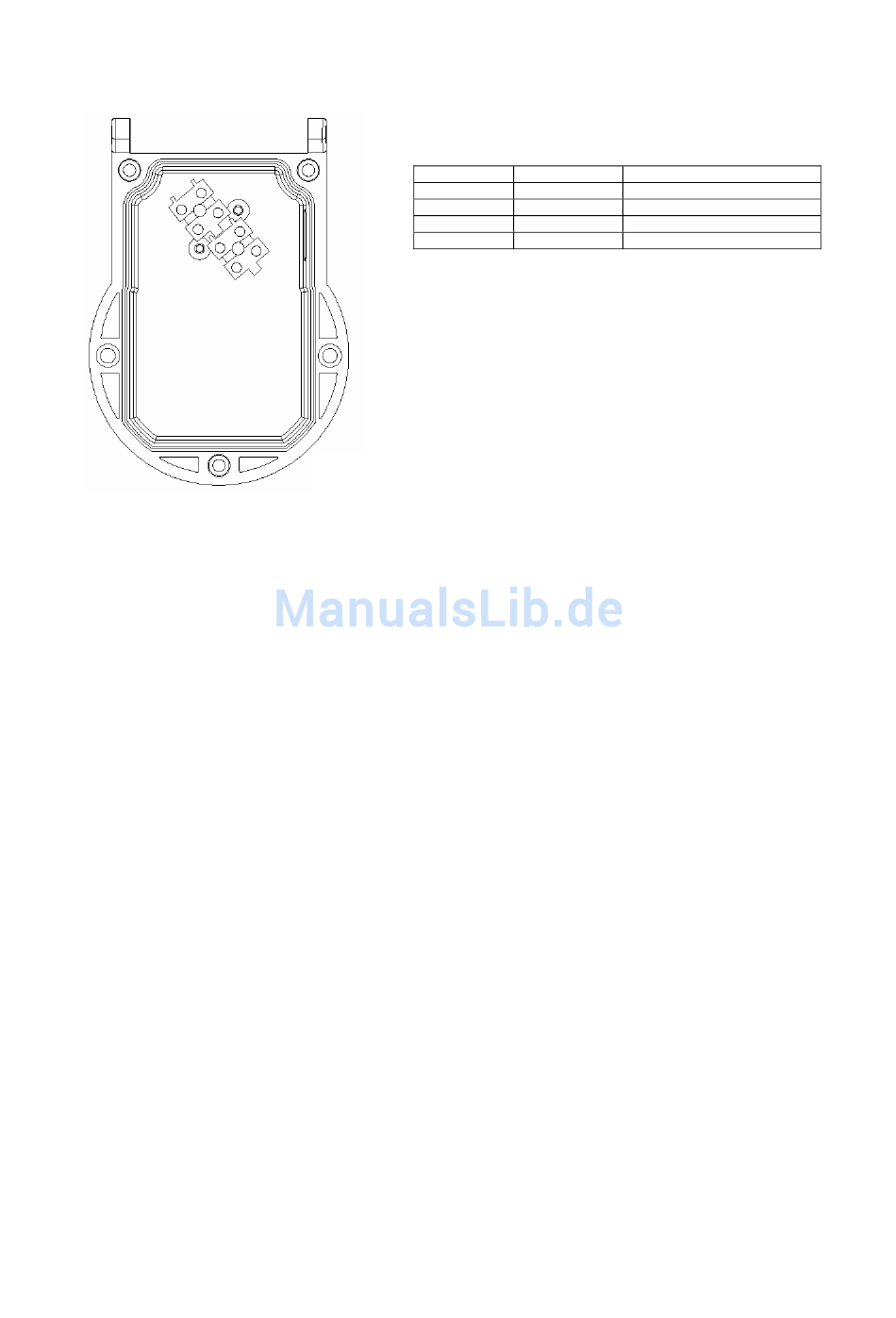

Abb. 5: Klemmenanschlüsse
= Cb
= lb
= Cf
= lf
= Cc
= lc
= Ca
= la
11
MAN0853 Ausg. 3 10/08
Farbe des Sensorleiters
Rot
Weiß
Schwarz
Geflecht
