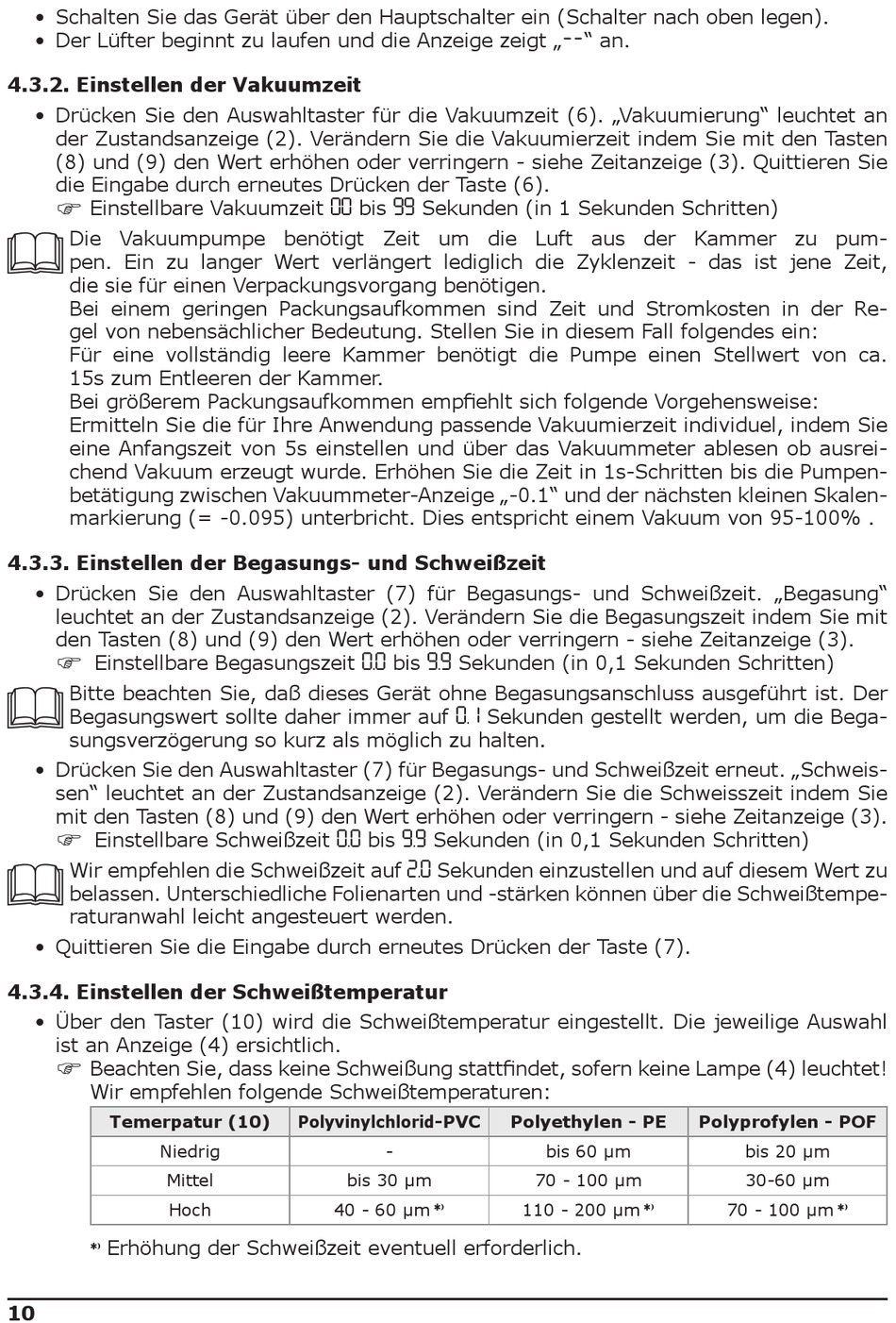

Rotek PM-VC-400 Benutzer- Und Wartungshandbuch Seite 10

• Schalten Sie das Gerät über den Hauptschalter ein (Schalter nach oben legen).
• Der Lüfter beginnt zu laufen und die Anzeige zeigt „--" an.
4.3.2. Einstellen der Vakuumzeit
• Drücken Sie den Auswahltaster für die Vakuumzeit (6). „Vakuumierung" leuchtet an
der Zustandsanzeige (2). Verändern Sie die Vakuumierzeit indem Sie mit den Tasten
(8) und (9) den Wert erhöhen oder verringern - siehe Zeitanzeige (3). Quittieren Sie
die Eingabe durch erneutes Drücken der Taste (6).

Einstellbare Vakuumzeit 00 bis 99 Sekunden (in 1 Sekunden Schritten)
Die Vakuumpumpe benötigt Zeit um die Luft aus der Kammer zu pum-
pen. Ein zu langer Wert verlängert lediglich die Zyklenzeit - das ist jene Zeit,
die sie für einen Verpackungsvorgang benötigen.
Bei einem geringen Packungsaufkommen sind Zeit und Stromkosten in der Re-
gel von nebensächlicher Bedeutung. Stellen Sie in diesem Fall folgendes ein:
Für eine vollständig leere Kammer benötigt die Pumpe einen Stellwert von ca.
15s zum Entleeren der Kammer.
Bei größerem Packungsaufkommen empfiehlt sich folgende Vorgehensweise:
Ermitteln Sie die für Ihre Anwendung passende Vakuumierzeit individuel, indem Sie
eine Anfangszeit von 5s einstellen und über das Vakuummeter ablesen ob ausrei-
chend Vakuum erzeugt wurde. Erhöhen Sie die Zeit in 1s-Schritten bis die Pumpen-
betätigung zwischen Vakuummeter-Anzeige „-0.1" und der nächsten kleinen Skalen-
markierung (= -0.095) unterbricht. Dies entspricht einem Vakuum von 95-100% .
4.3.3. Einstellen der Begasungs- und Schweißzeit
• Drücken Sie den Auswahltaster (7) für Begasungs- und Schweißzeit. „Begasung"
leuchtet an der Zustandsanzeige (2). Verändern Sie die Begasungszeit indem Sie mit
den Tasten (8) und (9) den Wert erhöhen oder verringern - siehe Zeitanzeige (3).

Einstellbare Begasungszeit 0.0 bis 9.9 Sekunden (in 0,1 Sekunden Schritten)
Bitte beachten Sie, daß dieses Gerät ohne Begasungsanschluss ausgeführt ist. Der
Begasungswert sollte daher immer auf 0.1 Sekunden gestellt werden, um die Bega-
sungsverzögerung so kurz als möglich zu halten.
• Drücken Sie den Auswahltaster (7) für Begasungs- und Schweißzeit erneut. „Schweis-
sen" leuchtet an der Zustandsanzeige (2). Verändern Sie die Schweisszeit indem Sie
mit den Tasten (8) und (9) den Wert erhöhen oder verringern - siehe Zeitanzeige (3).

Einstellbare Schweißzeit 0.0 bis 9.9 Sekunden (in 0,1 Sekunden Schritten)
Wir empfehlen die Schweißzeit auf 2.0 Sekunden einzustellen und auf diesem Wert zu
belassen. Unterschiedliche Folienarten und -stärken können über die Schweißtempe-
raturanwahl leicht angesteuert werden.
• Quittieren Sie die Eingabe durch erneutes Drücken der Taste (7).
4.3.4. Einstellen der Schweißtemperatur
• Über den Taster (10) wird die Schweißtemperatur eingestellt. Die jeweilige Auswahl
ist an Anzeige (4) ersichtlich.

Beachten Sie, dass keine Schweißung stattfindet, sofern keine Lampe (4) leuchtet!
Wir empfehlen folgende Schweißtemperaturen:
Temerpatur (10)
Niedrig
Mittel
Hoch
Erhöhung der Schweißzeit eventuell erforderlich.
✱)
10
Polyvinylchlorid-PVC
-
bis 30 µm
40 - 60 µm
✱)
Polyethylen - PE
bis 60 µm
70 - 100 µm
110 - 200 µm
✱)
Polyprofylen - POF
bis 20 µm
30-60 µm
70 - 100 µm
✱)
