M1401 Parallel Ein-/Ausgabe
Mit den Jumpern 1 bis 3 sind folgende Modulkonfigurationen möglich :
Seite 8 von 16

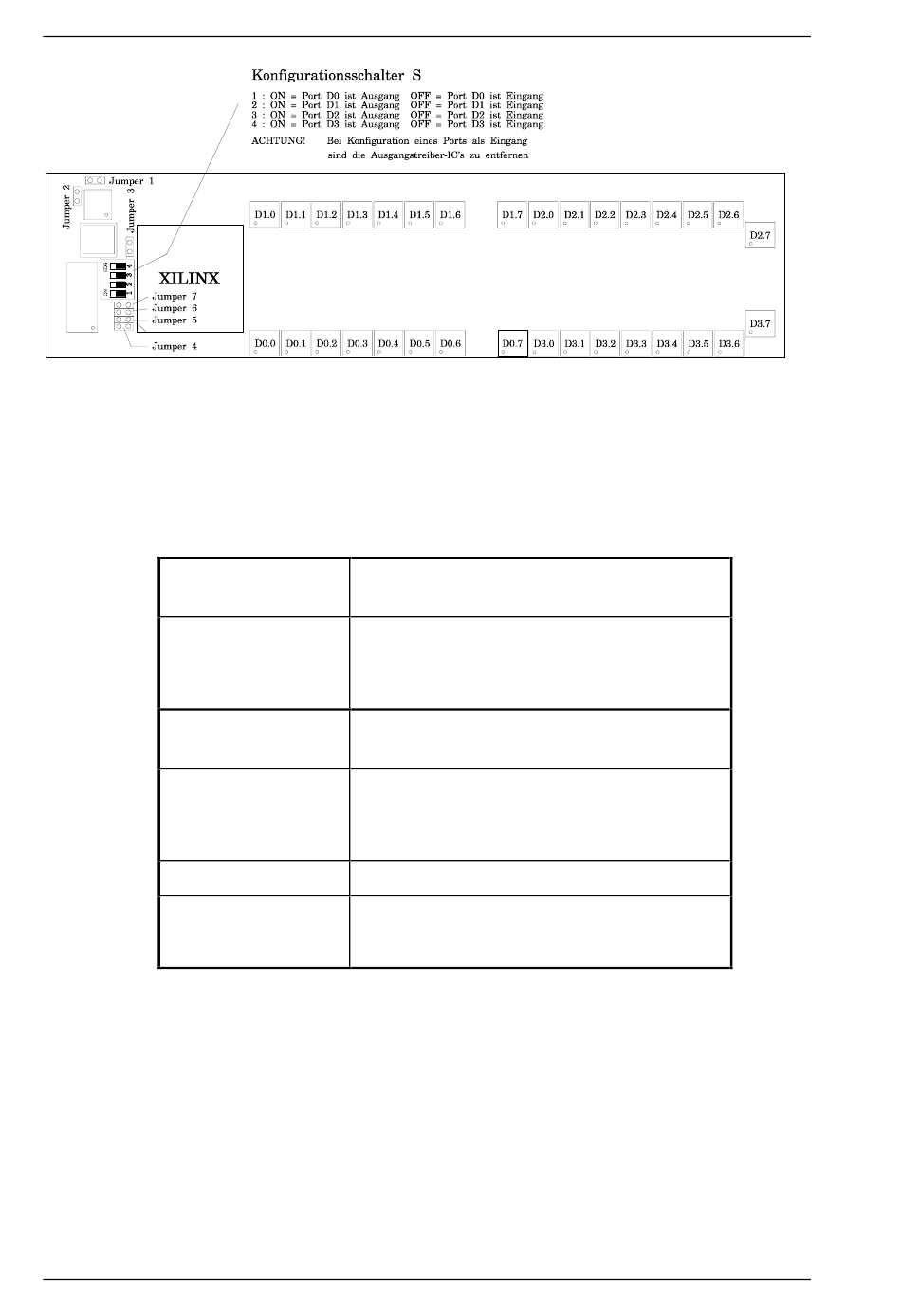

Ansicht Unterseite der M1401-XILINX-Platine
Jumper 1
Ist der Jumper gesteckt, ist die Sicherheitsfunktion
'Watchdog' ausgeschaltet. Das bedeutet, im Fehlerfall
werden gesetzte Ausgänge von Port D0 und D1 nicht
ausgeschaltet.
Jumper 2
Ist der Jumper gesteckt, ist die Sicherheitsfunktion
'Watchdog' ausgeschaltet. Das bedeutet, im Fehlerfall
werden gesetzte Ausgänge von Port D2 und D3 nicht
ausgeschaltet.
Jumper 3
In der Standardeinstellung ist der Jumper gesteckt. Das
bedeutet,die Eingangssignale werden nur alle
6,8 msec eingelesen, sonst permanent.
Watchdog Ein / Aus
für Port D0 und D1
Watchdog Ein / Aus
für Port D2 und D3
Latch Ein / Aus
Version : 1.0
Beckhoff II/O-System
Datum : 15.07.93
