Für Anlagen mit sehr langen DMX-Kabelwegen oder hohen elektrischen Störeinflüssen, wie zum Beispiel in einer

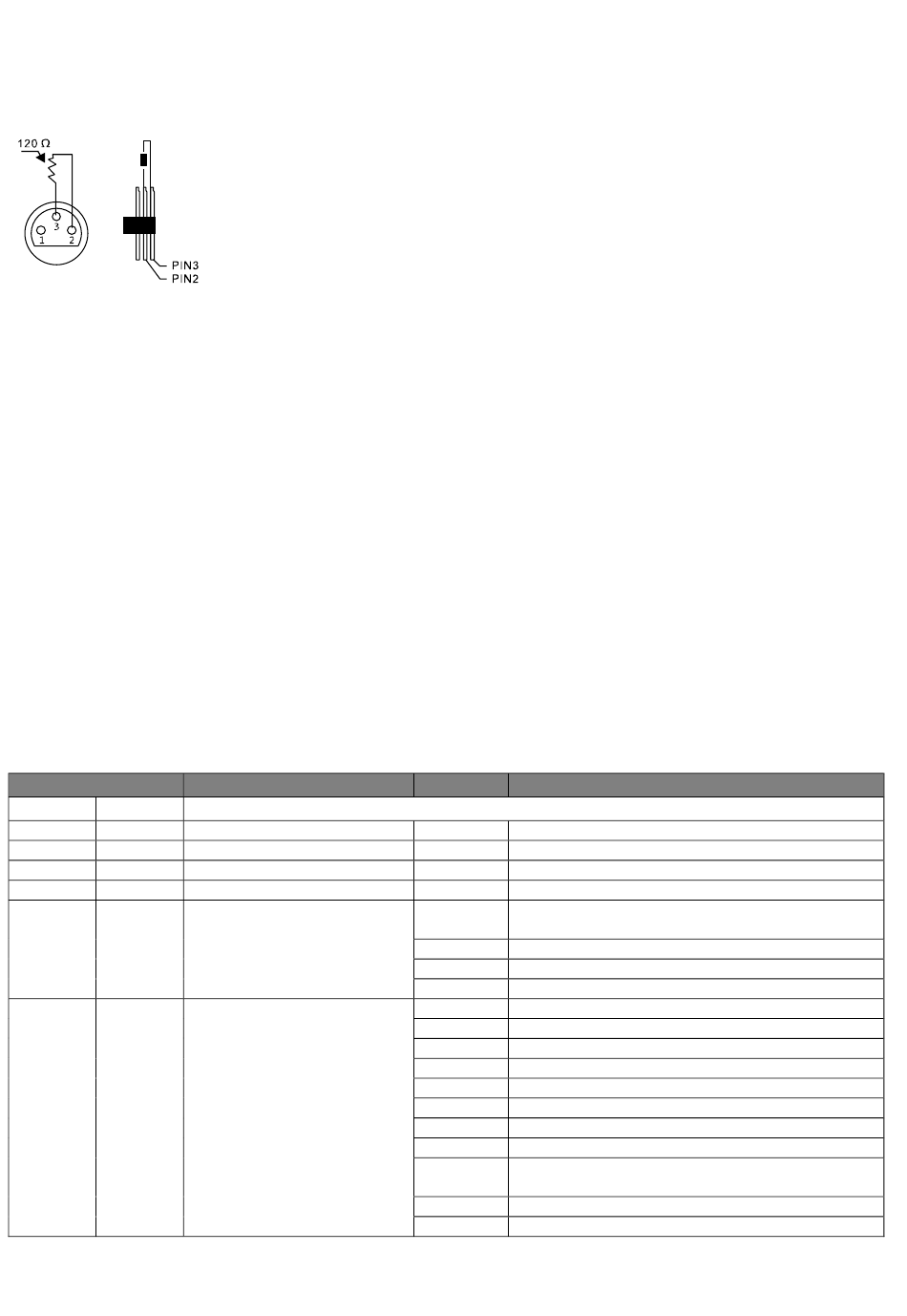

Diskothek, ist es empfehlenswert, einen DMX-Terminator zu verwenden. Der DMX-Abschlusswiderstand wird in
einem XLR-Stecker als 120 Ω Widerstand zwischen Pin 2 und 3 ausgeführt der in die letzte Ausgangsbuchse der
DMX-Linie gesteckt wird.
3.5 Verbindungen in der Betriebsart „Master/Slave".
Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave" konfigurieren, steuert das erste Gerät die
anderen und ermöglicht eine automatische oder von der Musik gesteuerte und synchronisierte Show. Diese Funktion
ist besonders nützlich, um eine Show ohne großen Programmieraufwand zu starten. Verbinden Sie den DMX-
Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts. Verbinden Sie anschließend den DMX-
Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter.

3.6 Stand Alone-Betrieb.

Der „PROSpot150" lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den
„PROSpot150" vom Controller und rufen Sie das vorprogrammierte Programm auf.

Teil 4: Die DMX-Belegung.

Der „PROSpot150" belegt 12 oder 14 DMX-Kanäle und lässt sich damit sehr flexibel steuern und programmieren.
HINWEIS:
Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit
einem DMX-Controller korrekt bedient und programmiert werden kann.
Kanalbelegung:
Modus/Kanal
16-Bit 8-Bit
1 1
2
3 2
4
5 3
6 4

Funktion

PAN Bewegung
PAN Fein-Bewegung
TILT Bewegung
TILT Fein-Bewegung
PAN/TILT Geschwindigkeit
Farbrad
Werte
0 - 255 Drehbewegung einstellen
0 - 255 Feinjustierung der Drehbewegung
0 - 255 Kippbewegung einstellen
0 - 255 Feinjustierung der Kippbewegung
Geschwindigkeit der Dreh-/Kippbewegung
0 - 225
einstellen (von langsam nach schnell)
226 - 235 Blackout bei allen Bewegungen
236 - 245 Blackout bei Farb-/Goborad Bewegungen
246 - 255 Keine Funktion
0 - 15 Offen / Weiß
16 - 31 Farbe 1
32 - 47 Farbe 2
48 - 63 Farbe 3
64 - 79 Farbe 4
80 - 95 Farbe 5
96 - 111 Farbe 6
112 - 127 Farbe 7
Regenbogeneffekt vorwärts (Farbwechsel) von
128 - 189
langsam nach schnell
190 - 193 Rotation Stopp
194 - 255 Regenbogeneffekt rückwärts (Farbwechsel) von
8
