Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die nachfolgenden Abbildungen zeigen die Position der Netzschalter- und E/A-Platine und bieten eine visuelle Darstellung des Verfahrens
zum Einbauen.

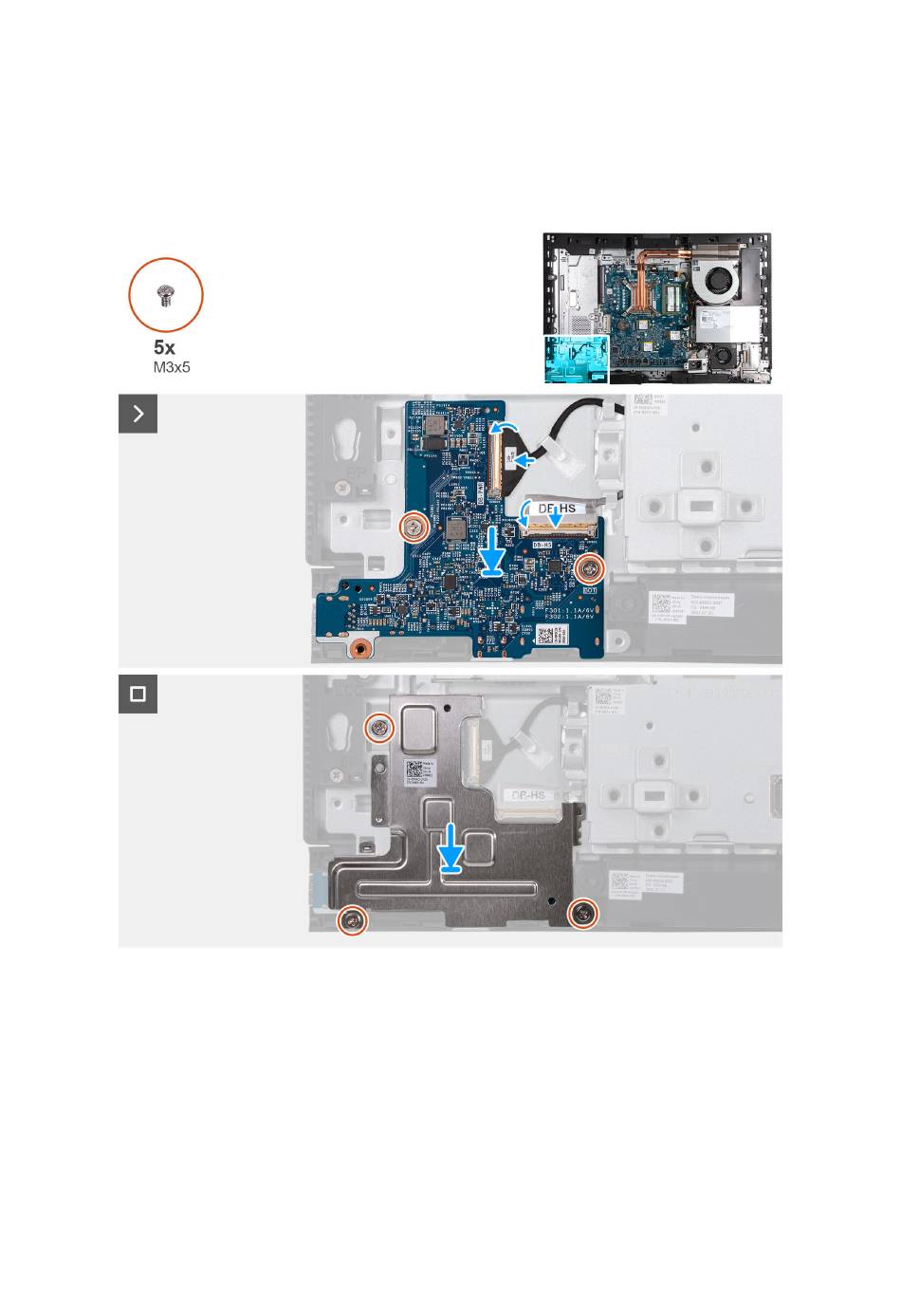

Abbildung 72. Einbauen der Netzschalter- und E/A-Platine
Schritte
1. Setzen Sie die Netzschalter- und E/A-Platine auf die Grundplatte der Bildschirmbaugruppe.
2. Richten Sie die Schraubenbohrungen in der Netzschalter- und E/A-Platine mit den Schraubenbohrungen in der Grundplatte der
Bildschirmbaugruppe aus.
3. Setzen Sie die zwei Schrauben (M3x5) wieder ein, mit denen die Netzschalter- und E/A-Platine an der Grundplatte der
Bildschirmbaugruppe befestigt wird.
4. Verbinden Sie das Netzkabel mit dem Anschluss (DB-PWR) mit der Netzschalter- und E/A-Platine und schließen Sie die Verriegelung.
5. Verbinden Sie das Hochgeschwindigkeitskabel mit dem Anschluss (DB-PWR) mit der Netzschalter- und E/A-Platine und schließen Sie
die Verriegelung.
6. Platzieren Sie die Abdeckung der Netzschalter- und E/A-Platine auf der Grundplatte der Bildschirmbaugruppe.
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
