2. Entfernen Sie das Prozessornetzkabel aus der Kabelführung auf der Grundplatte der Bildschirmbaugruppe.
3. Heben Sie das Prozessorstromkabel von der Systemplatine, um auf das Lüfterkabel zuzugreifen.
4. Entfernen Sie die drei Schrauben (M3x5), mit denen der Lüfter an der Grundplatte der Bildschirmbaugruppe befestigt ist.
5. Trennen Sie das Lüfterkabel von seinem Anschluss (CPU FAN) auf der Hauptplatine.
6. Heben Sie den Lüfter von der Grundplatte der Bildschirmbaugruppe ab.
Einbauen des Lüfters
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die folgende Abbildung zeigt die Position des Lüfters und stellt das Installationsverfahren bildlich dar.

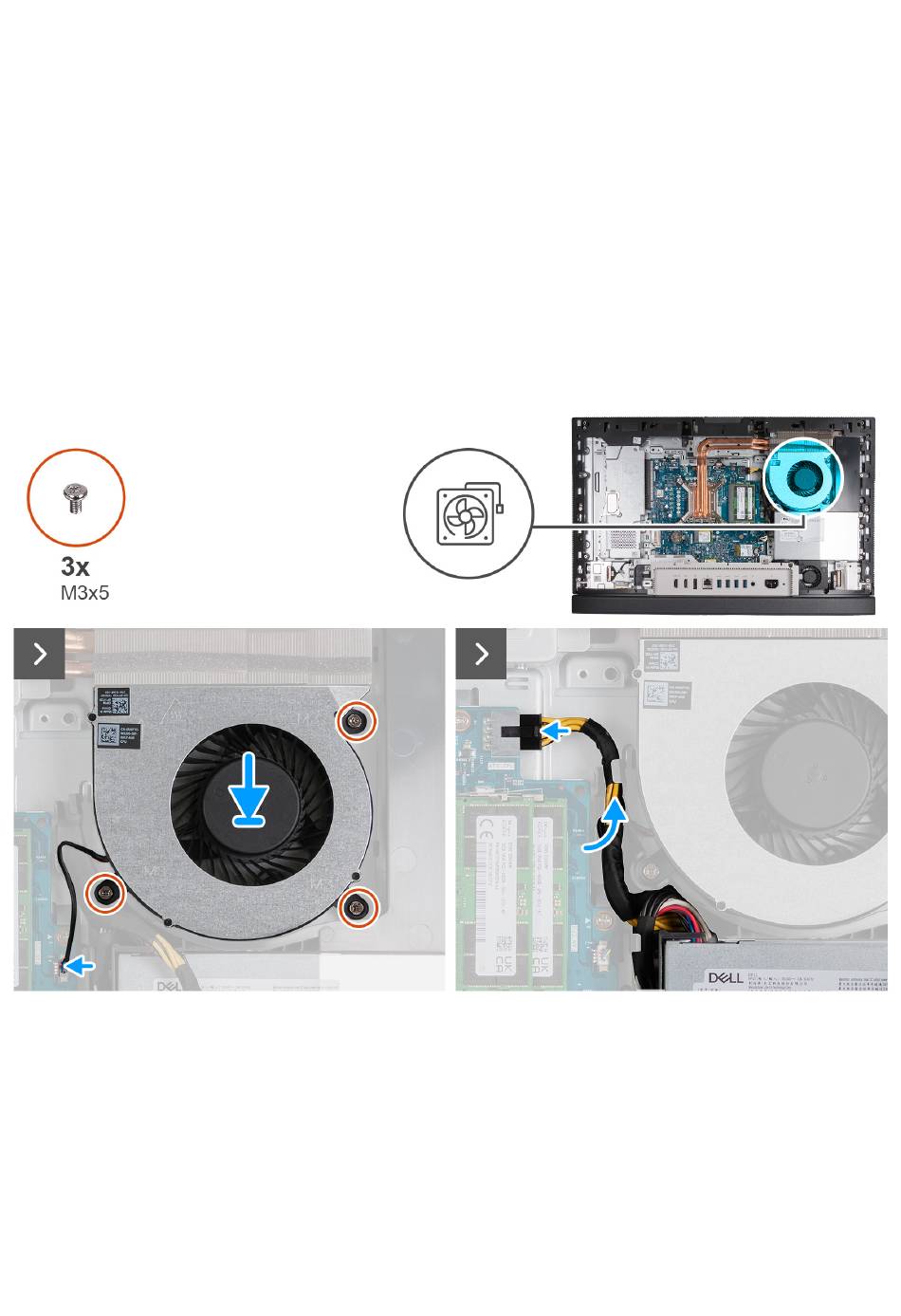

Abbildung 48. Einbauen des Lüfters
Schritte
1. Setzen Sie den Lüfter auf die Grundplatte der Bildschirmbaugruppe.
2. Richten Sie die Schraubenbohrungen im Lüfter mit den Schraubenbohrungen in der Grundplatte der Bildschirmbaugruppe aus.
3. Bringen Sie die drei Schrauben (M3x5) zur Befestigung des Lüfters an der Grundplatte der Bildschirmbaugruppe wieder an.
4. Schließen Sie das Lüfterkabel an den Anschluss (CPU FAN) auf der Hauptplatine an.
5. Führen Sie das Prozessornetzkabel durch die Kabelführung auf der Grundplatte der Bildschirmbaugruppe.
6. Schließen Sie das Netzkabel des Prozessors (ATX CPU) an der Systemplatine an.
76
Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
