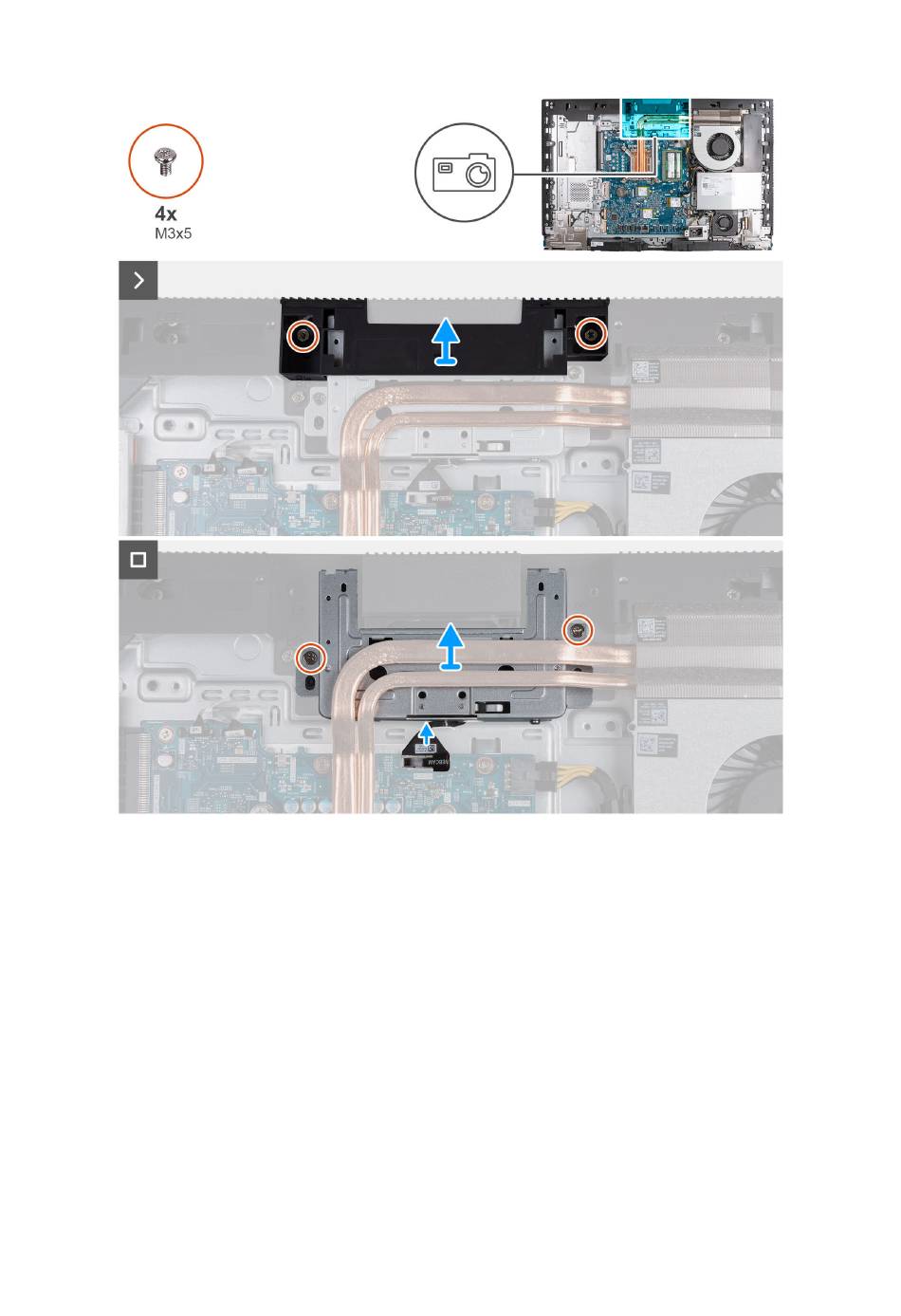

Die folgende Abbildung zeigt die Position der einziehbaren Kamerabaugruppe und stellt das Verfahren zum Entfernen bildlich dar.
Abbildung 45. Entfernen der einziehbaren Kamerabaugruppe
Schritte
1. Entfernen Sie die zwei Schrauben (M3x5), mit denen die Halterung der Kamerabaugruppe an der Grundplatte der
Bildschirmbaugruppe befestigt ist.
2. Heben Sie die Halterung der Kamerabaugruppe von der Grundplatte der Bildschirmbaugruppe.
3. Ziehen Sie das Kamerakabel mithilfe der Zuglasche vom Anschluss (WEBCAM) auf der Hauptplatine ab.
4. Entfernen Sie die zwei Schrauben (M3x5), mit denen die versenkbare Kamerabaugruppe an der Grundplatte der Bildschirmbaugruppe
befestigt ist.
5. Heben und schieben Sie die einziehbare Kamerabaugruppe aus dem Steckplatz und unter dem Kühlkörper hervor und entfernen Sie die
einziehbare Kamerabaugruppe von der Grundplatte der Bildschirmbaugruppe.
Installieren der einziehbaren Kamerabaugruppe
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
73
